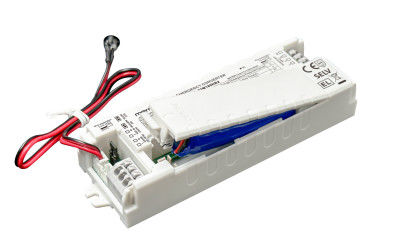

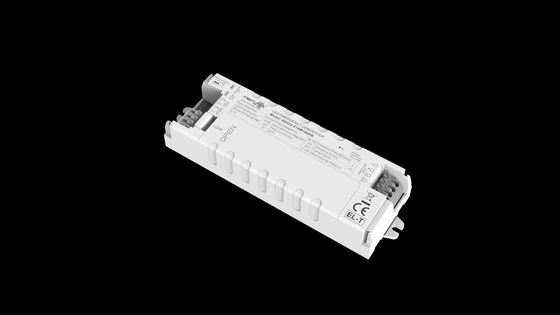

3W 1 uur LiFePO4 batterij LED Noodpakket Autotest en zelftest Optioneel met 5 jaar garantie

  • 3W 1-hour LiFePO4 battery LED Emergency Pack Auto Testing And Self-testing Optional With 5 Years Warranty
  • 3W 1-hour LiFePO4 battery LED Emergency Pack Auto Testing And Self-testing Optional With 5 Years Warranty
Plaats van herkomst China
Merknaam Merrytek
Certificering CE, UKCA, UN38.3, MSDS
Modelnummer Voor de toepassing van deze verordening geldt:
Document KE022-03AM060HB spec 2025.0...06.pdf
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details Eerst in een bubbelzak verpakt en vervolgens versterkt met karton voor de buitenverpakking
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3
Betalingscondities T/T of Western Union
Levering vermogen 10,000pcs per maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nominale ingangsspanning 220-240Vac 50Hz /60Hz Noodstroom 1W (kan aangepast worden)
Noodsituatietijd 180 min (kan aangepast worden) Garantie 5 jaar (batterij niet inbegrepen)
Uitgangsspanning van de belasting 10-60Vdc Werktemperatuur 0°C tot 50°C
IP-classificatie IP20 Type batterij LifePO4 3.2V 1800mAh
Laat een bericht achter
Productomschrijving

3W 1 uur LiFePO4 batterij LED Noodpakket Auto-test en zelftest Optioneel met 5 jaar garantie



1Beschrijving.


1) Constante uitgangsspanning LED noodstroom met een breed uitgangsspanningsbereik.
2) Input relais schakelen.
3) Hoge veiligheid, hoge prestaties, lange levensduur LifePO4-batterij.
4) Met batterijbeheer.

5) Handmatige test en automatische testselectie.



2.Parameters

Laadgedeelte

Nominale ingangsspanning

220-240Vac 50Hz /60Hz

Nominale invoerstroom

0.06Een Max.@230Vac

Inlaatstroming

30A ((tbreedte=100uS 50% Ipeak )@230Vac(Koud starten bij volle lading)

Vermogensfactor

≥ 0.5@230Vac

Inlaatvermogen

<3W

Batterijoplaadstroom(Ma.x)

240mA

Laadtijd van de batterij

24 uurMa.x.

Noodgedeelte

Werkwijze

Noodmodus

Type lading

LED's

Noodstroom

2.5W

Noodsituatie

1uur

Vermogen van de belastingstroom

125-41 mA

Uitgangsspanning van de belasting

20-60Vdc

Batterij

LifePO4 (De batterijcapaciteit voldoet aan de noodtijd op 25°C)

3.2V1800 mAh

Batterijgarantie

Garantie5Jaar.

Uitzonderingsvereisten voor bestuurders

Overspanningsstroom

8A

Inlaatstroom

3Een Max.

Uitgangsstroom

2A

LED-aanwijzing

Opladen

Groen licht

Fout

Groen licht uit

Noodfunctietest

Handmatige test

Kort scharnieren

Autotest

Open de pin.

Autotesten

Fout/test/status

De reden

Status van de ladingsindicator

De batterij is volledig opgeladen en operationeel

Standaard dagelijks gebruik




steviggroen

Opladen van de batterij

Aanvankelijke lading/opladen van de batterij





Groen knipperend 1 seconde op 1 seconde uit

Autotest 3 uur (elke 12 maanden)

Periodiek zelfonderzoek





Blazend groen 3 seconden op 1 second off

Autotest 5 min (elke 30 dagen)

Periodiek zelfonderzoek





Blazend groen 3 seconden op 3 seconden uit

Duratietestfout

Ik heb de jaarlijkse test van drie uur niet gehaald.





Rood flitsen 0,5 sec op 0,5 sec uit

LED-fout

Niet aangesloten of beschadigd/defect








Blinkend rood 2 seconden op 2 seconden uit

De batterij is losgekoppeld/defect

Niet aangesloten of beschadigd/defect




solide rood

Noodbescherming

Batterij overladen/diep ontladenbescherming

- Ja, dat klopt.

Output bescherming tegen overspanning

- Ja, dat klopt.

Bescherming tegen uitgangsoverdracht

- Ja, dat klopt.

Bescherming tegen kortsluiting bij uitgangen

- Ja, dat klopt.

Werken

Milieu

Werktemperatuur/vochtigheid

0°C...+50°C,luchtvochtigheid:20%-75%(zonder condensatie)

Bergingstemperatuur/vochtigheid

-5°C- 35°C

Geval Max. Temperatuur(Tc)

75°C

Veiligheid

& EMC

Voltage weerstaan

3000Vac 5mA 60s (Input L N output SEC + SEC)

Veiligheidsnormen

EN61347-1, 60598-2-22,61347-2-7,62034

EMC-norm

Voor de toepassing van deze verordening geldt de volgende bepalingen:

Batterijstandaard

UN38.3

Milieual beschermingsvereisten

Voldoen aan RoHS

Certificering

CE

Andere

Input/outputterminal/bedrading)

De persterminal, draad diameter:00,5-0,75 mm2

IP-classificatie

IP20

Soort bescherming

Klasse 2

Typ van installatie

Ingebouwde installatie

Afmetingen van de installatie

134*42*22mm

Verpakkingsplicht

Witte doos+Gebruiksaanwijzing+Klapboard+buitenkarton(K=A)

Gewicht:Noodvoeding

150g

Levensduur

5 jaar@Ta (Batterijniet opgenomen)

Notities:

Alle parameters worden getest op de ingangsspanning230 VAC,omgevingstemperatuur 25°C, tenzij anders is bepaald.

3. Afmetingen (eenheid: mm)


3W 1 uur LiFePO4 batterij LED Noodpakket Autotest en zelftest Optioneel met 5 jaar garantie 0


4Draadverbinding


3W 1 uur LiFePO4 batterij LED Noodpakket Autotest en zelftest Optioneel met 5 jaar garantie 1

OF

3W 1 uur LiFePO4 batterij LED Noodpakket Autotest en zelftest Optioneel met 5 jaar garantie 2

5.Schakelaar voor handmatige test en automatische test

3W 1 uur LiFePO4 batterij LED Noodpakket Autotest en zelftest Optioneel met 5 jaar garantie 3

6.Voorbereiding van draad

3W 1 uur LiFePO4 batterij LED Noodpakket Autotest en zelftest Optioneel met 5 jaar garantie 4

  • Vaste of gestreepte draad: 0,5 -0,75 mm2
  • Om toegang te krijgen tot of verwijderen van de draden van de terminals, gebruik een schroevendraaier om de knoppen naar beneden te drukken


7.Handmatige test- en bedieningsinstructies

1) Voordat de pin wordt geïnstalleerd, moet de pin kort worden ingesteld: handmatige test.

2) Verbind de draad volgens het bedradingsschema.

3) L, N stroom aan, Schakelaar op S1. Vervolgens gaat het laadlampje aan, het noodlicht voor de bestuurder wordt groen, de noodstroomvoorziening wordt normaal opgeladen.en de laadlamp uitgaat.

4) Noodsimulatie: Aanbrengen, de laadlamp aanbrengen, de knop drukken ((TEST SCHALTER), vervolgens overschakelen naar de noodsituatie, het indicatorlampje van de noodbestuurder wordt gedoofd.Laat de schakelaar los., dan wordt de lamp aangedreven door de LED-driver, zal het indicatorlicht aan gaan.


8.Automatische test& Bedieningsinstructies

1) Zet de pen voor de automatische test voor de installatie open.

2) Verbind de draad volgens het bedradingsschema.

3) L, N stroom aan, start de klok, en periodieke zelf-test.


9.Kennisgeving betreffende de toepassing van de batterij

1) De batterij moet in normale gebruiksomstandigheden halfjaarlijks worden opgeladen en ontladen.

2) Verbind de batterij niet aan het circuit wanneer deze niet wordt gebruikt om te voorkomen dat de batterij overmatig ontladen raakt als gevolg van zelfverbruik van het circuitbord.

3) Houd de batterij bij installatie en gebruik bij de warmtebron weg en laat hem alleen in een bepaald werktemperatuurbereik gebruiken.

4) De batterij dient in een koele en droge omgeving te worden bewaard.

5) Na een lange opslagtijd wordt de batterij elke 12 maanden, naargelang van de noodzaak, gecycleerd.

6) wisselstroom is uitgeschakeld en de klok duurt 7 dagen.
