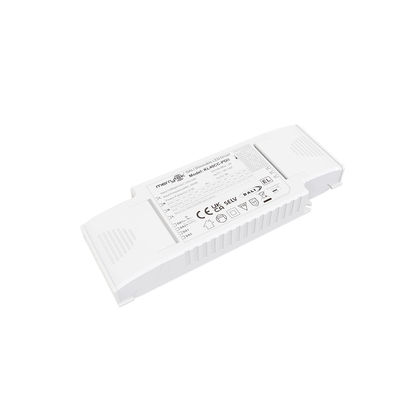

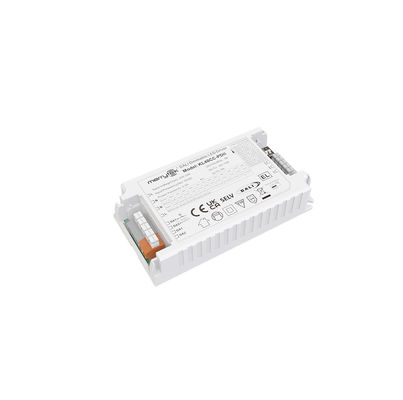

40W DALI2 DT8 dimbaar LED-driver constnat stroom 500mA tot 1050mA terwijl DIP-schakelaars

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer KL40CC-PDii
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details witte doos+ Instructies Clapboard Buitenkarton(K=A)
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 4
Betalingscondities T/T
Levering vermogen 20,000pcs per maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Werkspanning 220-240Vac 50Hz /60Hz Vermogensfactor ≥ 0,95 @ 230VAC (volledige belasting)
Stand-by-vermogen ≤ 0,5 W ((@ 230 Vac) Efficiëntie 86% max. @230VAC (volledige belasting)
Operatiemodus DALI DT8, Noodoperatie DT19 Installatie afmeting 180*67*24 mm
Huismateriaal Plastic Levensduur 50000h @Ta volle lading
Laat een bericht achter
Productomschrijving

40W DALI2 DT8 dimbaar LED-driver constnat stroom 500mA tot 1050mA terwijl DIP-schakelaars





[Voorwaarde van het product]

  • Flikkervrij voor het gehele dimmenbereik
  • Stand-by vermogen lager dan 0,5 W
  • Primaire dimming met een drukknop
  • Ingebouwde DALI-interface DT8
  • Centrale DC-noodoperatie DT19
  • Bescherming: kortsluiting / over temperatuur / overspanning
  • Vermindering van de stroom bij een hoge omgevingstemperatuur
  • Druk op dim met geheugenfunctie
  • 5 jaar garantie



  • Parameters
Invoer Werkspanning 198-264VAC 50Hz /60Hz
Nominale ingangsspanning 220-240VAC 50Hz /60Hz
DC-invoerspanning 200-240VDC
Invoerstroom 0.21A max.
Input Inrush-stroom < 15A (halve stroompulsbreedte 100US) @230VAC
Vermogensfactor ≥ 0,95 @ 230VAC (volledige belasting)
Totale harmonische vervorming Typisch: 13% (@230Vac, 100% belasting)
Stand-by-vermogen ≤ 0,5 W ((@230Vac)
Efficiëntie 86% max. @230VAC (volledige belasting)
Bedradingsmethode Drukpunt, dwarsdoorsnede van de draad: 0,75- 1,5 mm2
In- en uitloophoeveelheid 22PCS ((@230Vac)

Automatische schakelaar

(Bereken de stroom in de draad)

 type B10 B13 B16 B20 B25 /
Aantal 20 25 30 45 50 /
type C10 C13 C16 C20 C25 C32
Aantal 35 48 55 70 90 110
Output Werkwijze Constante stroom
Type lading LED's
Ripple-vereiste (flikkerend of flikkervrij) Flikkerwaarde: minder dan 2% voor het hele dimmenbereik
Starttijd < 0,7s (@230Vac) De waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde
Uitgangsspanning bij leegstand 68VDC max.
Bevolkingsuitgangsspanningsgebied 12-50VDC
Uitgangsvermogen bij volle belasting 40W max.
Uitgangsstroom van de belasting 500~1050 mA: Voor details
Output Constante stroom/spanning Precisie Constante stroomprecisie ± 5%
Bedradingsmethode Drukpunt, dwarsdoorsnede van de draad: 0,75- 1,5 mm2
Controlemethode Primary PUSH dimming Primary PUSH dimming (Max..lead length: 20 M)
1-10V dimming - Nee.
Dimmingbereik Primary PUSH & DALI dimming: 0%-100%
Potentiometer - Nee.
DALI-afduistering DALI dimming (max..lead length: 300 M)
UitzonderingProtatieRverplaatsingen Uitvoer boven temperatuur
bescherming		 Ja, zonder zelfherstelfunctie (kan worden gevraagd)
Bescherming tegen kortsluiting bij uitgangen Ja, zonder zelfherstelfunctie (kan worden gevraagd)

Werken

Milieu

 Werktemperatuur/vochtigheid -25°C~50°C Vochtigheid:85% (niet-condenserend)
Bergingstemperatuur/vochtigheid -40°C~80°C, luchtvochtigheid:10%~95%
Max. gevalstemperatuur ((Tc) 85°C

Veiligheid

& EMC

 EMC-norm Voor de toepassing van deze richtlijn geldt de volgende voorschriften:
DALI-protocolnorm IEC 62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
Veiligheidsnormen Voor de toepassing van deze verordening geldt de volgende bepalingen:
Certificering CE
Voltage weerstaan 3750Vac, 5mA, 60s (Input L N-Output SEC)
Andere Graden van bescherming IP20
Soort bescherming Klasse II
Ingebouwde installatie 120*64,8*24 mm
Onafhankelijke installatie 179.6*66.9*24 mm
Blackout geheugen functie Ja, PUSH geheugenblackout
PUSH dimming synchronisatie 15 eenheden max.
Verpakkingsplicht witte doos+ Instructies Clapboard Buitenkarton(K=A)
Gewicht 150 g
Leven 5 jaar @Ta volle lading
Opmerking: Alle parameters worden getest bij de ingangsspanning van 230 VAC en een omgeving van 25 °C, tenzij anders aangegeven.
  • Afmeting (eenheid: mm)

40W DALI2 DT8 dimbaar LED-driver constnat stroom 500mA tot 1050mA terwijl DIP-schakelaars 040W DALI2 DT8 dimbaar LED-driver constnat stroom 500mA tot 1050mA terwijl DIP-schakelaars 1





  • Bedradingsdiagram

 40W DALI2 DT8 dimbaar LED-driver constnat stroom 500mA tot 1050mA terwijl DIP-schakelaars 240W DALI2 DT8 dimbaar LED-driver constnat stroom 500mA tot 1050mA terwijl DIP-schakelaars 3



Figuur A.DALIZwak- Ik weet het.                                                                                     Fig.B.Druk op Dim.- Ik weet het.



  • Vermindering

40W DALI2 DT8 dimbaar LED-driver constnat stroom 500mA tot 1050mA terwijl DIP-schakelaars 4



  • Dimming curve & range

 40W DALI2 DT8 dimbaar LED-driver constnat stroom 500mA tot 1050mA terwijl DIP-schakelaars 540W DALI2 DT8 dimbaar LED-driver constnat stroom 500mA tot 1050mA terwijl DIP-schakelaars 6



  • Stroomversnellingsinstelling:
Stroom (mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
500 - - - - 25.0 12 ¢ 50
550 Aan - - - 27.5 12 ¢ 50
600 - Aan - - 30.0 12 ¢ 50
650 Aan Aan - - 32.5 12 ¢ 50
700 - - Aan - 35.0 12 ¢ 50
750 Aan - Aan - 37.5 12 ¢ 50
800 - Aan Aan - 40.0 12 ¢ 50
850 - Aan Aan - 40.0 12 ¢ 47
900 - - Aan Aan 39.6 12 ¢ 44
950 Aan - Aan Aan 39.9 12 ¢ 42
1000 - Aan Aan Aan 40.0 12 ¢ 40
1050 Aan Aan Aan Aan 39.9 12 ¢ 38
  • ON/OFF & Beschrijving van de dimming-operatie

A. Druk kort op de PUSH-knop (korte druktijd 0.1S-1S), dan gaat de LED-driver aan of uit.

B. Dimming: Druk op en houd de PUSH-schakelaar ingedrukt (1S-8S), de LED-driver kan dimmen, helderder worden of dimmen, het dimmenbereik is 2-100%.

C. Geheugen: PUSH dimming heeft een dimming geheugenfunctie.

D. Dimming synchronisatie: het aan dezelfde PUSH-schakelaar aangesloten vermogen kan worden gesynchroniseerd door de PUSH-schakelaar langer dan 15 seconden ingedrukt en ingedrukt te houden

E. DALI dimmingsmodus: verbind de stroomtoevoer met het DALI-systeem en deze kan door de DALI-host worden gedimmerd.



  • EenTententies

1) De bestuurder moet vóór het inschakelen van het ingangsvermogen aan de armaturen zijn aangesloten, anders kunnen de armaturen beschadigd raken.
