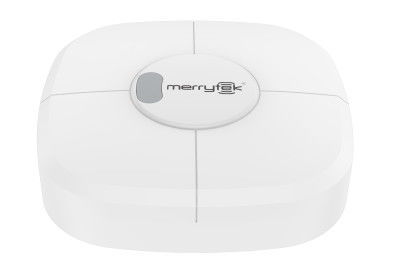

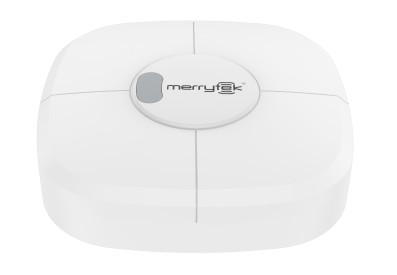

24GHz FMCW-microgolf-aanwezigheidsmelders met oppervlakte-montage en 5 jaar garantie

  • 24GHz FMCW microwave presence detectors with surface mounting and 5 years warranty
Place of Origin China
Merknaam Merrytek
Certificering CE
Model Number MSA065S 99
Minimum Order Quantity 100pcs
Prijs Onderhandelbaar
Packaging Details White box+ White box tags+ Clapboard+ Carton(K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10,000pcs per month

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Input Voltage 220-240Vac, 50/60Hz Working current 50mA mAX.
Power Consumption ≤1W Function reliable and accurate microwave presence detectors
Breath Detecting Area (radius) 3.5m±0.5m Mounting Height 2.5-4m
Installation Surface mounted IP rating IP20
Laat een bericht achter
Productomschrijving

24GHz FMCW-microgolf-aanwezigheidsmelders met oppervlakte-montage en 5 jaar garantie


1. Kenmerken
1) Exclusieve Merrytek Bewustzijn Aanwezigheidsdetectie
2) FMCW-modulatietechnologie die wordt toegepast voor het detecteren van microbewegingen veroorzaakt door ademhaling
3) Duitsland RF-technologie voor een garantie van 5 jaar
4) ON/OFF-knop drukken of dimming bedienen
5) Maximale laadcapaciteit van de relais: 800w resistieve belasting en 400w inductieve belasting & LED
6) Sensorparameter instelbaar door middel van een DIP-switch of afstandsbediening

7) 5 jaar garantieperiode


2.Parameters

Invoer/Uitvoer Inlaatspanning 100-240 V wisselstroom 50-60 Hz
Nominale spanning 220 V wisselstroom
Werkstroom 50 mA max.
Verbruik ≤ 1W 230V gelijkstroom
Maximale spanning 1KV ((L/N,EN61000-4-5)
Uitgangssignaal 1 kanaal ON/OFF ((Max 800w resistieve belasting en 400w inductieve belasting) + 1 kanaal push control
Maximale stroomstroom

16A relais

30A (test met 50% Ipeak en tweedth 500us @230Vac bij volle belasting van koude boot

60A (test met 50% Ipeak en tweede 200us @230Vac bij volle belasting van koude boot
Sensorparameter Radarfrequentie 24 GHz-24,25 GHz ISM-band
Overdraagkracht Maximaal 5 mW
Detectiegebied Afstandsbediening: 0-4m
Houd tijd Verwijder/Dip-instelling: 10 s-30 min Opmerking: aanwezigheidsdetectie is alleen beschikbaar wanneer de wachttijd is ingesteld op >30 s
QS1+100% detectiebereik grote/kleine/micromovement ((installatie met een hoogte van 3 m): 3,5 ± 0,5 m ((gebaseerd op een open testoppervlakte van 41 m2 en kan veranderen vanwege de verschillende ruimtes)
Daglichtsensordrempel 5-150lux/afgezeten
Gevoeligheid Hoog/Middel/Lag
Afstandsbediening Beschikbaar
Montagehoogte 2.5-4.0m typische waarde:3m
3 dB straalhoek 100° ((XZ)
100° ((YZ)
Toepassingsomgeving Installatie Plafondmontage
Werktemperatuur 0°C...+50°C
Bergingstemperatuur -40°C~+80°C
Garantie 3 jaar ((beschikbaar als gevolg van kwaliteitsproblemen van het product bij binnentoepassing)
Certificaatnorm Certificaat Voldoen aan CE-norm
Milieueisen Conform aan RoHS
IP-classificatie IP20
“N/A” betekent niet beschikbaar

3. Dimensie



24GHz FMCW-microgolf-aanwezigheidsmelders met oppervlakte-montage en 5 jaar garantie 0

                                        24GHz FMCW-microgolf-aanwezigheidsmelders met oppervlakte-montage en 5 jaar garantie 1





4Draadverbinding

24GHz FMCW-microgolf-aanwezigheidsmelders met oppervlakte-montage en 5 jaar garantie 2
5. detectie straling

24GHz FMCW-microgolf-aanwezigheidsmelders met oppervlakte-montage en 5 jaar garantie 3








































6Detectiesignaal.



Het product detecteert menselijke beweging, kleine beweging en aanwezigheidssignalen, en realiseert de detectie van menselijk-bestaande/niet-menselijke in niet-slaaptoestand.kleine bewegings- en aanwezigheidssignalen:

Ik...Meen Beweging: detecteren van de significante menselijke beweging (wandelen) in het detectiegebied.

Ik...KleinschaligBeweging: detecteert de lichte bewegingen van de mens in het detectiegebied, zoals naar voren leunen, naar voren en achterover leunen, ledematen zwaaien, hoofd schudden, typen, met mobiele telefoons spelen, enzovoort.

Ik...Micro verplaatsing:het detecteren van menselijke buik- en borstvergroting door ademhaling, maar niet bewegende of kleine bewegende signalen.

24GHz FMCW-microgolf-aanwezigheidsmelders met oppervlakte-montage en 5 jaar garantie 4



7. DIP SCHUFFETING

Detectiegebied

  1 2 3
Ⅰ Aan Aan Aan 4 m
Ⅱ - Aan 3.5m
Ⅲ Aan - - 3 m
Ⅳ - - 2.5m
V Aan Aan - 2 m
VI. - Aan 1.5m
VII. Aan - Aan 1 m
VIII. - - 0.5m

Houd tijd

  4 5 6 7
Ⅰ Aan Aan Aan Aan 10S
Ⅱ Aan - Aan Aan 30S
Ⅲ Aan Aan - Aan 1 minuut.
Ⅳ Aan Aan Aan - Drie minuten.
Ⅴ Aan Aan - - Vijf minuten.
Ⅵ - - Aan Aan 10 minuten.
Ⅶ - - - - 30 minuten.



Daglichtsensor

8 9
Aan Aan 5Lux
- Aan 50Lux
Aan - 150Lux
- - Afzetten





8Handleiding MH18.

24GHz FMCW-microgolf-aanwezigheidsmelders met oppervlakte-montage en 5 jaar garantie 5

Voor meer informatie, neem contact op met onze verkoopvertegenwoordiger.
