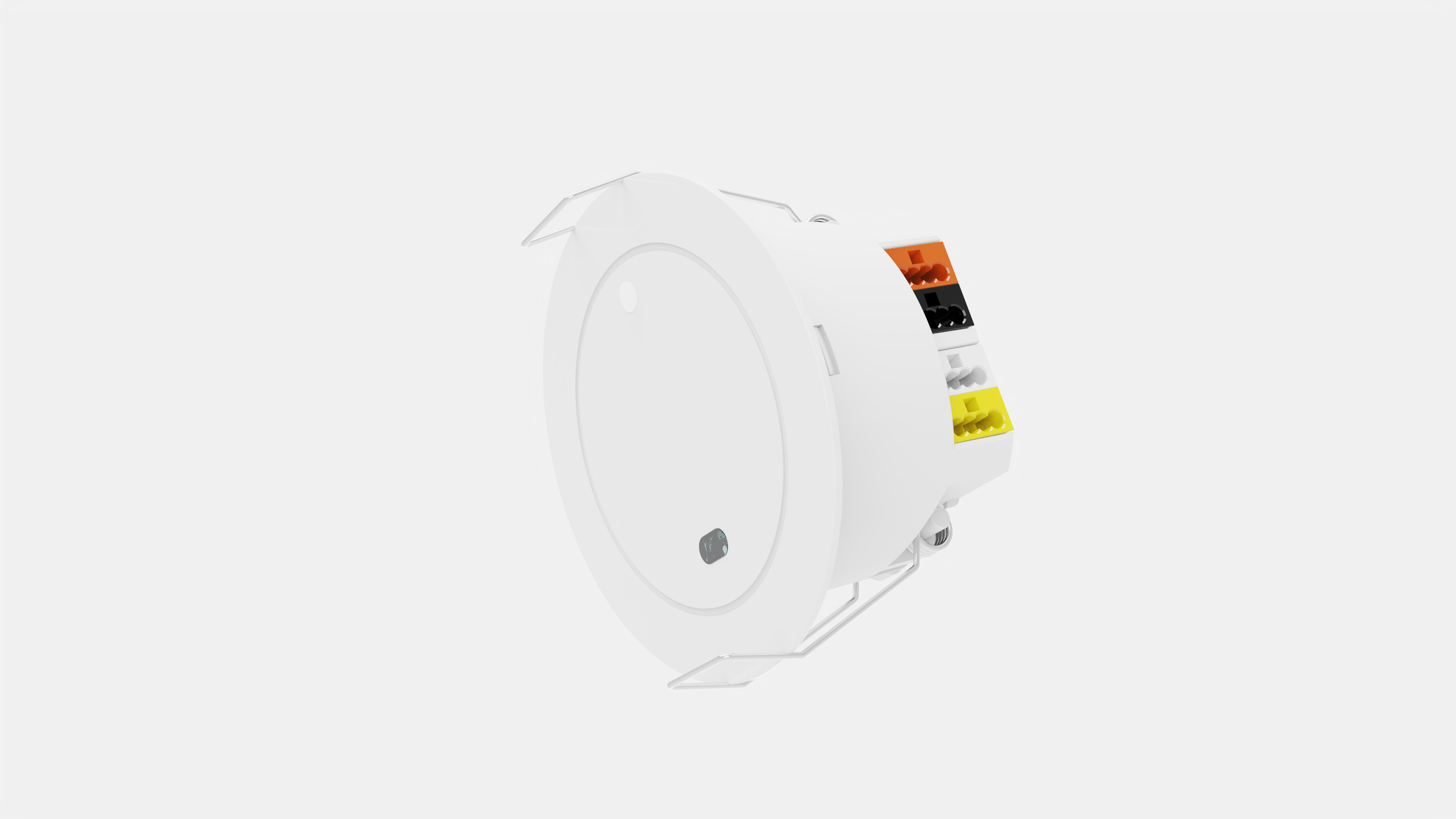

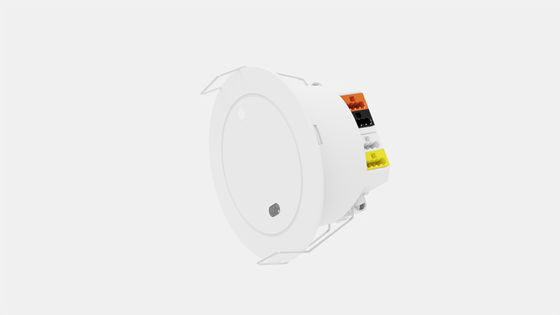

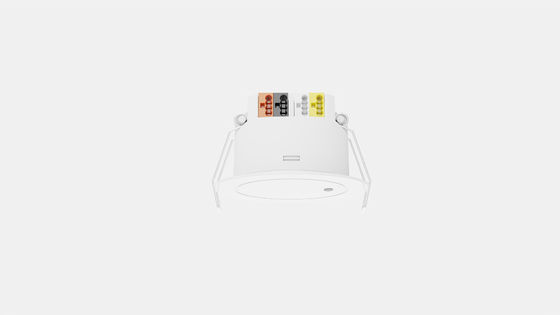

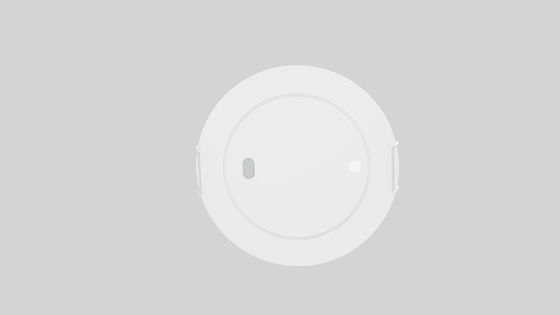

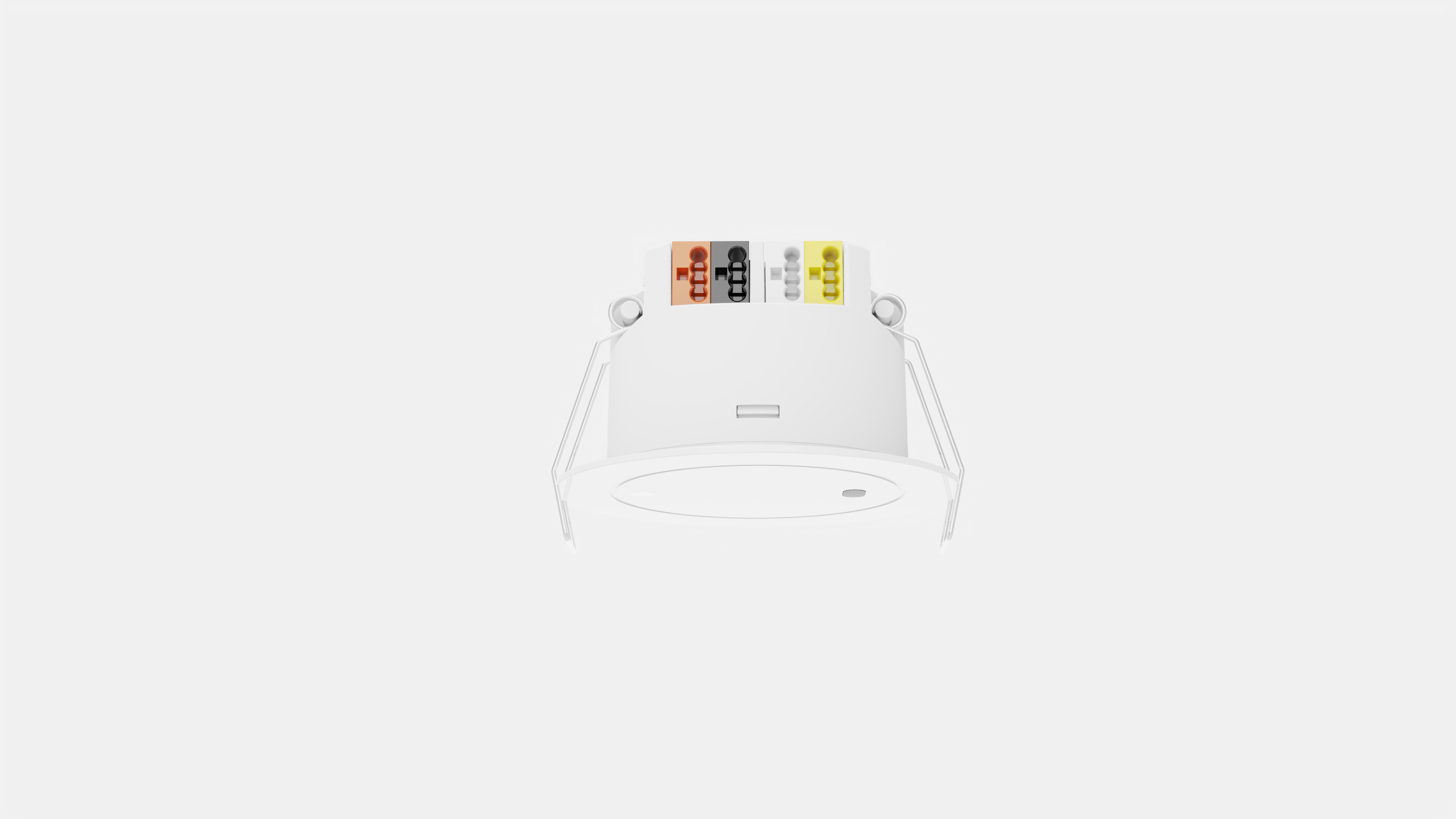

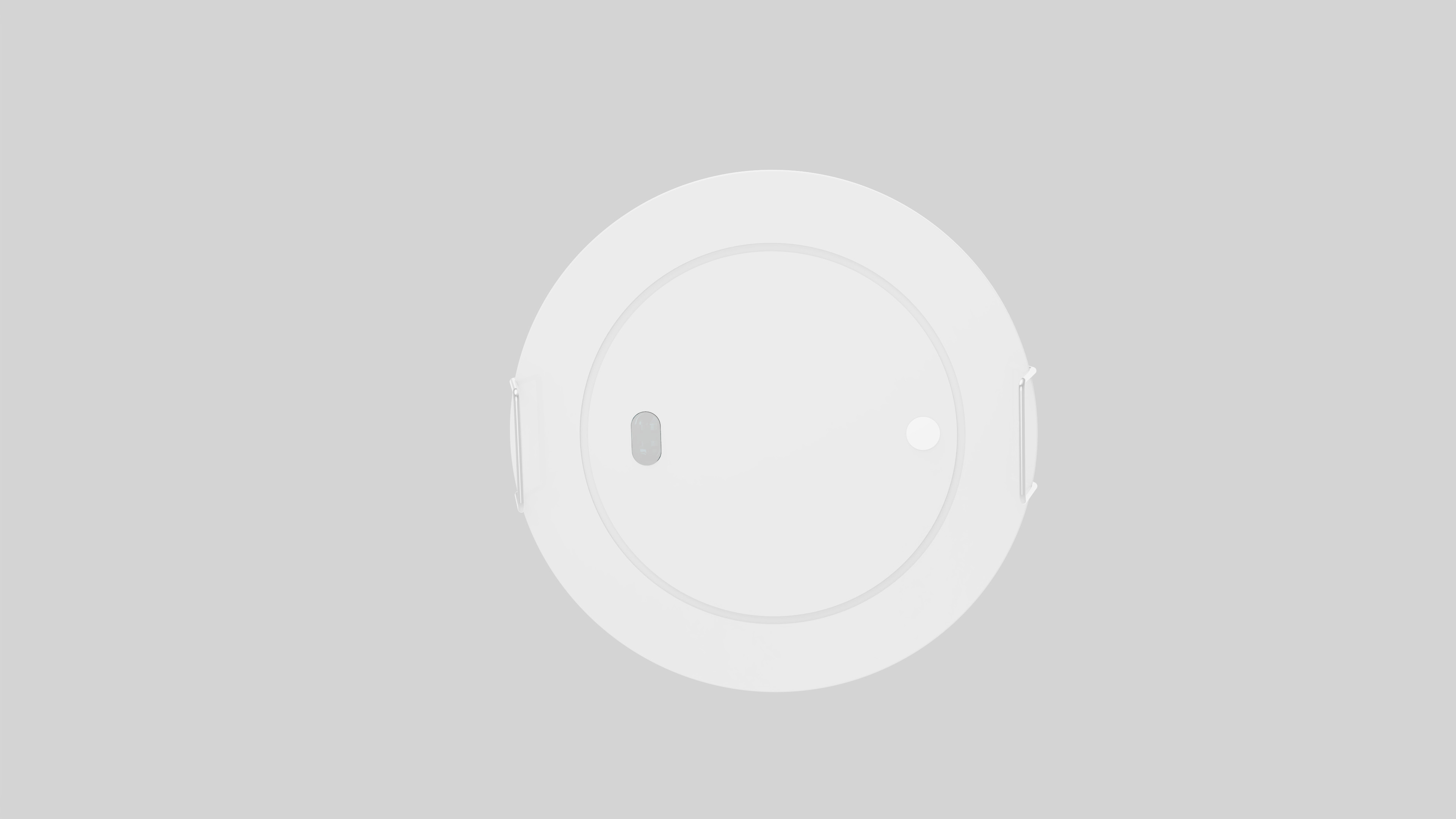

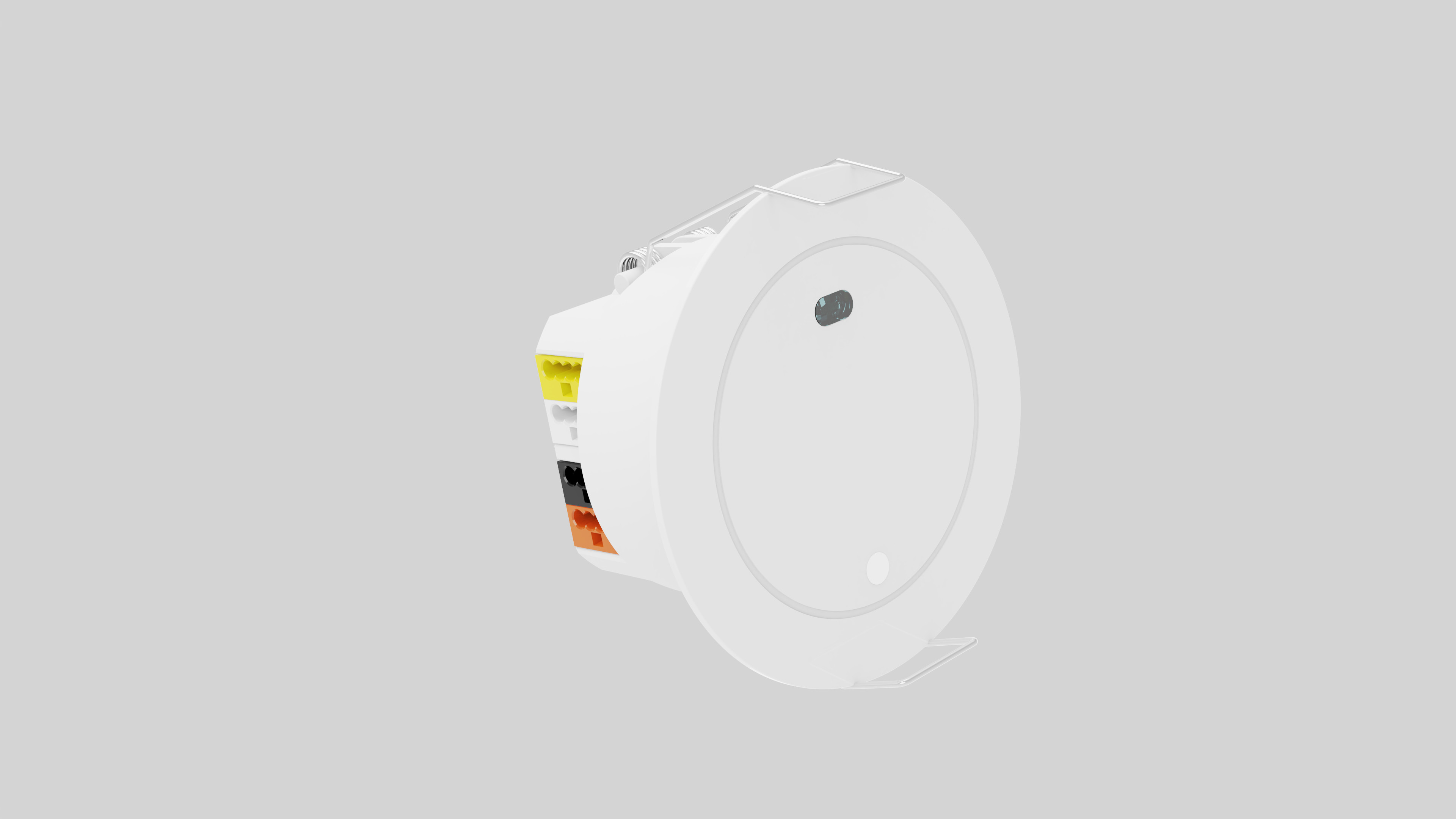

24G FMCW-modus KNX-bezettersysteem met geïntegreerde KNX-busconnector

24G FMCW-modus KNX-bezetingsmelder met geïntegreerde KNX-busconnector

1. Parameters

2. Productfunctie

3. Dimensie

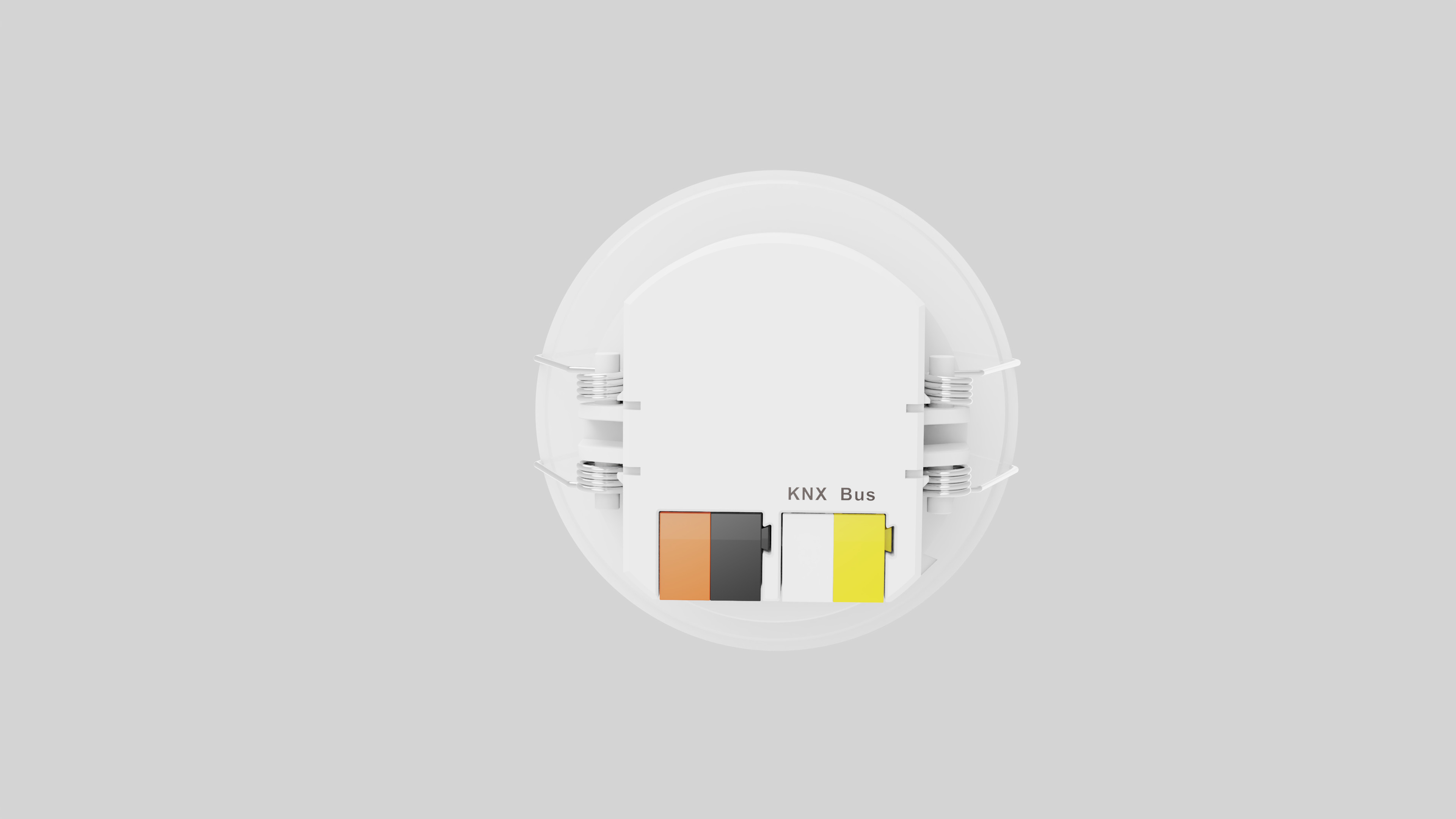

4Draadverbinding

Voorstel voor bedrading:

1. KNX bus bedrading suggestie hand in hand aan het einde, ster of boom bedrading wordt niet aanbevolen om de stabiliteit van de signaaloverdracht te waarborgen.

2. KNX buskabel aanbevolen KNX standaard EIB afgeschermde draad of categorie 6 netwerkkabel, de lengte van de buskabel wordt aanbevolen niet meer dan 400 meter,en het aantal sensoren dat aan een bus is aangesloten, wordt aanbevolen niet meer dan 12 te bedragen.

3Het aantal sensoren dat aan een bus is gekoppeld, moet volledig rekening houden met de huidige laadcapaciteit van de voedingsbron:dat wil zeggen de som van de stromen van alle KNX-apparaten (inclusief sensoren) mag niet groter zijn dan de belastingstroom van de KNX-stroomtoevoer..

5. detectie

6.Initialisatie

Na het routen van de fysieke adressen en het instellen van de kanaalparameters, volgt u de volgende stappen:

(1) Sluit de businterface aan;

(2) Zet de bus en de hulpstroom aan (opmerking: zorg ervoor dat het product een hulpstroomvoorziening heeft, anders kan het apparaat niet goed werken);

(3) Druk op de programmeerknop van het product, dan wordt het LED-licht rood;

(4) Gebruik de businterface om het fysieke adres via de ETS-software te downloaden.

(5) Download de applicatie na het instellen van de vereiste applicatieparameters.

(6) Na het downloaden van de applicatie gaat het product in initialisatie. Tijdens de initialisatie wordt de detectiefunctie uitgeschakeld. Na 20S is de initialisatie voltooid,en het product normaal werkt;

Opmerking: Gebruik de nieuwste versie van ETS 5 of 5.7.2Krijg het ETS-configuratiebestand van deze sensor van ons verkooppersoneel.

7Installatie-instructies

Ingebedde montageinstallatie

1. Trepantering van een gat van 50-55 mm
2. Beveiligd draadkabel in de terminal
3. Druk op de knop programma
4. Doe de veerclip in het gat en bevestig het goed
5. Zorg ervoor dat de sensor stevig is geïnstalleerd

8. Fabrieksinstelling

Detectiegebied: 4 m Houdtijd: 30 s Indicator Licht: open Gevoeligheid: middelgrote gevoeligheid

9De afstandsbediening MH18.

10. Aanvraag

Onze magnetische sensor is een elektromagnetisch product dat bewegende objecten detecteert en stevig bevestigd moet worden.Sterk reflecteren materiaal zoals metaal of metalen coating of bewegende huisdier of bewegende ventilator hebben valse trigger kans, dus we moeten het onderstaande aspect overwegen tijdens de installatie

• Omdat het menselijk lichaam bestaat uit elektrolyten en radargolven kan reflecteren,onze microwave bewegingssensor gebruikt voornamelijk het Doppler-principe om menselijke bewegingen te meten en de status van bezet/niet bezet te meten
• Omdat radargolven dun glas, dun hout en dun gipsplaten kunnen doordringen, maar niet betonnen muren of metaal om beweging te detecteren, moet je de juiste installatie locatie kiezen.de juiste detectiegevoeligheid instellen, en houd de tijd om uw ideale gevoel resultaat te voldoen
• Aangezien onze magnetron in continue werking is, moet onze sensor een minimaal stabiele stroom van 14mA garanderen.
• Vanwege onze microwave bewegingssensor wordt KNX bus-aangedreven, moet u een beperkte sensor hoeveelheid verbinden in een lus ((we raden niet meer dan 6 sensoren in een lus)
• 5.5G routers en andere draadloze apparatuur met een hoog vermogen kunnen interfereren met onze microwave bewegingssensor, dus een 2 meter installatie interval tussen onze sensor en dergelijke apparatuur is ten zeerste aanbevolen,en de detectiegevoeligheid wordt aangepast op basis van de bouwlocatie
• De luchtstroom kan onze microwave-bewegingssensor schudden, dus een installatieinterval van 2 meter tussen onze sensor en de luchtuitgang of metaalmateriaal is ten zeerste aanbevolen.en de detectiegevoeligheid wordt aangepast op basis van de bouwlocatie
• Er zal geen blokkerend materiaal zoals hangende verlichting of leidingen net onder onze magnetron beweging sensor zijn om zijn regelmatige werking te verzekeren
• Als u onze bewegingssensor in een lus gebruikt, kunt u één sensor gebruiken om meer KNX-apparatuur te bedienen of meer sensoren om één apparatuur te bedienen.een daglicht oogst functie is beschikbaar voor onze sensor
