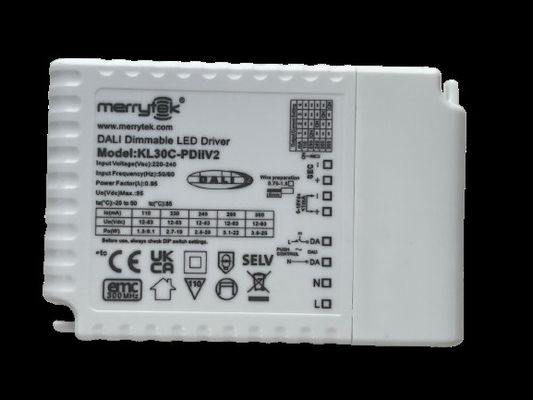

12-83Vdc hoogspanningsled-driver met constante stroomuitgang 30 watt DALI dimmable LED-driver voor LED-paneel
| Plaats van herkomst | Chinees |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | KL30C-PDiiV2 |
| Min. bestelaantal | 100 |
| Prijs | Onderhandelbaar |
| Verpakking Details | Witte doos + karton, 50 stuks/CTN |
| Levertijd | 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3 |
| Betalingscondities | T/T of Paypal |
| Levering vermogen | 10,000pcs per maand |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Nominale ingangsspanning | 220-240Vac 50Hz /60Hz | Gelijkstroom-de Waaier van het Inputvoltage | 200-240Vdc |
|---|---|---|---|
| Operatiemodus | Constant Current | Controlemethode | DALI DT6 en pushDIM en 1 10v dimbaar geleid stuur |
| Vermogensfactor | ≥0.95 | Efficiëntie | 86% |
| Stroom | 110/230/240/260/300mA | Dimensie | 103 x 67 x 22 mm |
| IP-classificatie | IP20 | Garantie | 5 jaar |
| Markeren | 30 watt LED-driver met constante stroom,LED-paneel DALI Dimmable LED-driver,12-83Vdc hoogspannings-LED-driver |
||
Productomschrijving
12-83Vdc hoogspanningsled-driver met constante stroomuitgang 30 watt DALI dimmable LED-driver voor LED-paneel
1Beschrijving.
- Flikkervrij voor het gehele dimmen
- Stand-by vermogen lager dan 0,5 W
- Primaire dimming met drukknop.
- secundaire dimming met 1-10V dimmer en potentiometer
- Ingebouwde DALI-interface DT6
- Ondersteunt 10V PWM dimming (3KHz-8KHz)
- Bescherming: kortsluiting / over temperatuur / overspanning
- Verlagingsstroom bij een hoge omgevingstemperatuur
-pushDIM met geheugenfunctie
- 5 jaar garantie
2.Parameters
| Invoer | Werkspanning | 198-264Vac 50Hz/60Hz | ||||||
| Nominale ingangsspanning | 220-240Vac 50Hz/60Hz | |||||||
| DC-invoerspanning | 200-240Vdc | |||||||
| Invoerstroom | 0.16A max. | |||||||
| Input Inrush-stroom | < 8A (halfstroompuls tweede 50μs) @230Vac | |||||||
| Vermogensfactor | ≥ 0,95 (@230Vac,100% belasting) | |||||||
| Totale harmonische vervorming | Typisch: 13% (@230Vac, 100% belasting) | |||||||
| Stand-by vermogen | ≤ 0,5 W (@230Vac wanneer PUSH of DALI uitgeschakeld is) | |||||||
| Efficiëntie | 86%Max (@230Vac,100%belasting) | |||||||
| Bedradingsmethode | Drukterminal, wIredoorsnede:0.75-1.5mm2 | |||||||
|
Automatische schakelaar (Bereken stroom in de draad) |
type | B10 | B13 | B16 | B20 | B25 | / | |
| Aantal | 25 | 30 | 40 | 50 | 60 | / | ||
| type | C10 | C13 | C16 | C20 | C25 | C32 | ||
| Aantal | 45 | 60 | 70 | 95 | 120 | 150 | ||
| Output | Werkwijze | Constante stroom | ||||||
| Type lading | LED's | |||||||
| Flikkerend / Flikkervrij | Flikkerwaarde: minder dan 2% voor het volledige dimmenbereik | |||||||
| Starttijd | < 1s (@230Vac,) | |||||||
| Uitgangsspanning bij leegstand | 95 V DC max. | |||||||
| Uitgangsspanningsbereik van de belasting | 12-83V gelijkstroom | |||||||
| Uitgangsvermogen bij volle belasting | Maximaal 30 W | |||||||
| Uitgangsstroom van de belasting | 110~300 mA: Voor details |
|||||||
| Constante stroom/spanning Precisie | Constante stroomprecisie ± 5% | |||||||
| Bedradingsmethode | Drukterminal, wIredwarsdoorsnede: 0,75-1,5 mm2 | |||||||
| Controlemethode | Primary PUSH dimming | Primaire PUSH dimming (Max.lead length:20M) | ||||||
| 1-10V ((0-10V) Dimming | 1-10V dimming ((poortstroom<1MA) geen uitschakelfunctie (Max.leadlengte: 20M) |
|||||||
| Dimmingbereik | Primary PUSH & DALI dimming: 0%-100% 1-10V dimming: 2%-100% |
|||||||
| Primaire PWM dimming | 1-10V-poort PWM dimming (3KHZ-8KHZ) | |||||||
| Potentiometer | Ja, 100kΩ | |||||||
| DALI-afduistering | DALI dimming (Max.lead length:300M) | |||||||
| UitzonderingProtatieRverplaatsingen | Uitvoer boven temperatuur bescherming |
Ja, zonder zelfherstelfunctie (kan gevraagd worden) | ||||||
| Uitgangskortsluitbescherming | Ja, zonder zelfherstelfunctie (kan gevraagd worden) | |||||||
|
Werken Milieu |
Werktemperatuur/vochtigheid | -25°C~50°C Vochtigheid: 85% (niet-condenserend) | ||||||
| Bergingstemperatuur/vochtigheid | -40°C~80°C, vochtigheid: 10%~95% | |||||||
| Max. gevalstemperatuur ((Tc) | 85°C | |||||||
|
Veiligheid & EMC |
EMC-norm | Voor de toepassing van deze richtlijn geldt de volgende voorschriften: | ||||||
| DALI-protocolnorm | IEC 62386-102, IEC 62386-207 DT6 | |||||||
| Veiligheidsnormen | Voor de toepassing van deze verordening geldt de volgende bepalingen: | |||||||
| Certificering | ENEC, SEMKO, CB, CE | |||||||
| Voltage weerstaan | 3750Vac, 5mA, 60s (Input L N-Output SEC) | |||||||
| Andere | Graden van bescherming | IP20 | ||||||
| Soort bescherming | Klasse II | |||||||
| Typ van installatie | Onafhankelijke installatie | |||||||
| Afmetingen van de installatie | 103*67*22 mm | |||||||
| Blackout geheugen functie | Ja, PUSH geheugenblackout | |||||||
| PUSH dimming synchronisatie | 15 eenheden max. | |||||||
| Verpakkingsplicht | Instructies+kleding+buitenkarton(K=A) | |||||||
| Gewicht | 139 g | |||||||
| Leven | 5 jaar @Ta volle lading | |||||||
| Opmerking: Alle parameters worden getest bij de ingangsspanning van 230 Vac en 25 graden, tenzij anders aangegeven. | ||||||||
3. Afmetingen (eenheid: mm)
4Draadverbinding
Figuur A.DALIZwak- Ik weet het.
Fig.B.Druk op Dim.- Ik weet het.
Fig.C1-10V Dim- Ik weet het.
5. Verlaten
6. Afdullende curve
7.Stroomversnellingsinstelling
| Stroom ((mA) | DIP | Pomax ((W) | Uout ((V) | ||||
| 1 | 2 | 3 | 4 | ||||
| 110 mA | - | - | - | - | 9.1 | 12 ¢ | 83 |
| 230 mA | Aan | - | - | - | 19.1 | 12 ¢ | 83 |
| 240 mA | - | Aan | - | - | 19.9 | 12 ¢ | 83 |
| 260 mA | - | - | Aan | - | 21.6 | 12 ¢ | 83 |
| 300 mA | - | - | - | Aan | 22.8 | 12 ¢ | 83 |
8. ON/OFF & Beschrijving van de dimmingsoperatie
A. Druk kort op de PUSH-knop (kort druktijd 0.1S-1S) en de LED-driver wordt ingeschakeld of uitgeschakeld.
B. Dimming: Druk op en houd de PUSH-knop ingedrukt (1S-8S), de LED-driver kan dimmen, helderder worden of dimmen, het dimmenbereik is 2-100%.
C. Geheugen: PUSH dimming heeft een dimming geheugenfunctie.
D. Dimming synchronisatie: het aan dezelfde PUSH-schakelaar aangesloten vermogen kan worden gesynchroniseerd door de PUSH-schakelaar langer dan 15 seconden ingedrukt en ingedrukt te houden
E. DALI dimmingsmodus: verbind de voedingsbron met het DALI-systeem en de DALI-host kan het dimmen.
9. aangelegenheden dieEenTententie
1) De LED-snoer moet vóór het inschakelen van de ingangsspanning aan de belasting zijn aangesloten, anders kan de LED-snoer beschadigd raken.
2) Nadat de LED-aandrijving is uitgeschakeld, is er een restspanning bij de uitgang, die ongeveer 3 minuten kan worden gehandhaafd.
