RS485-communicatie 24GHz sensor voor het detecteren van menselijke aanwezigheid met FMCW-detectiemodus

RS485-communicatie 24GHz sensor voor het detecteren van menselijke aanwezigheid met FMCW-detectiemodus

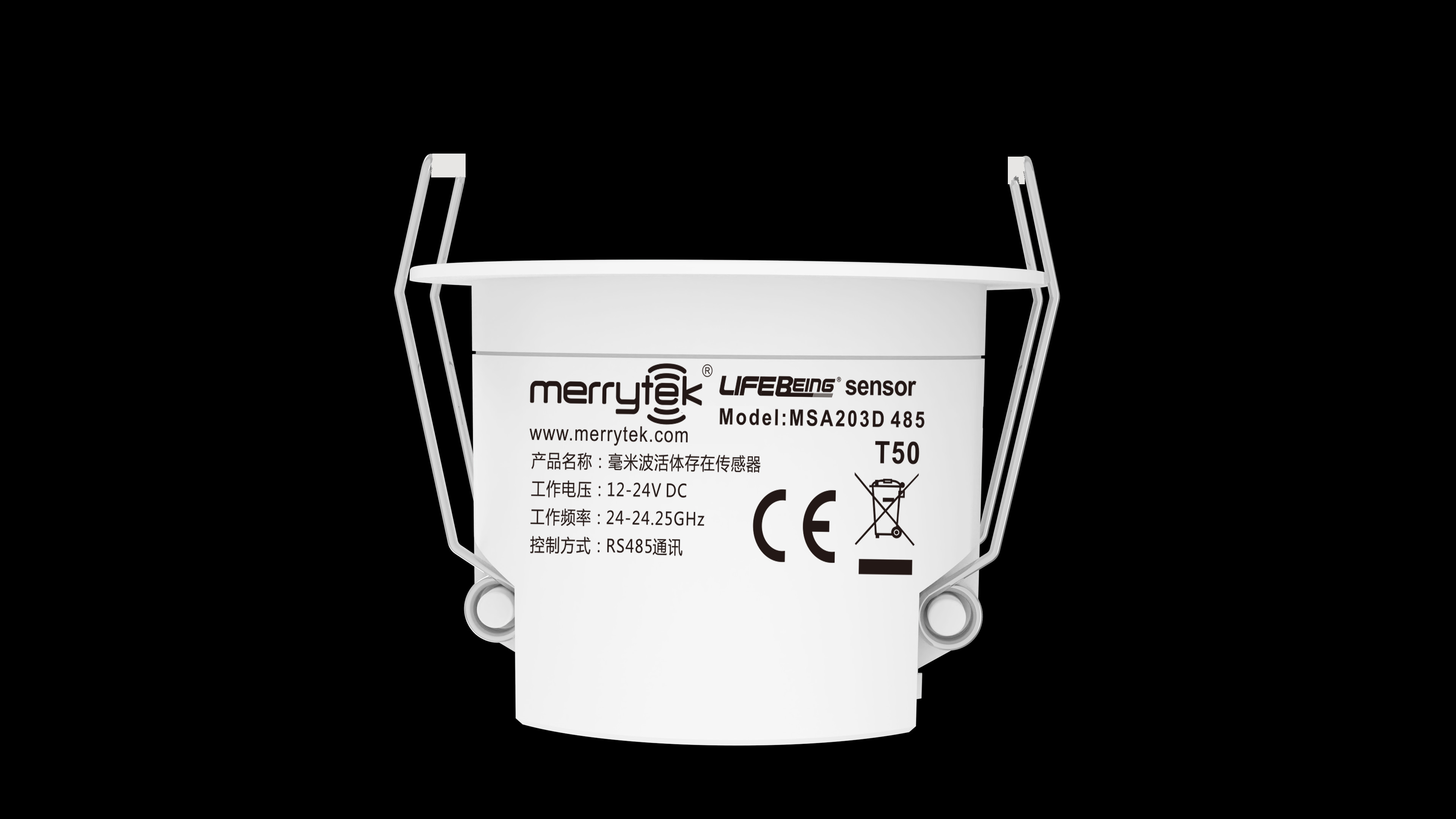

MSA203D 485 is een 24 GHz radar sensor gebaseerd op de gepatenteerde grote straal orthogonale antenne van Mairui Technology.Gecombineerd met het unieke software-algoritme van Mairui Technology en de FMCW-radarmodulatiemethode voor automobiel, kan het nauwkeurig subtiele bewegingen detecteren veroorzaakt door vitale functies van de mens in bijna alle binnenruimtes,Het systeem wordt gebruikt voor het opsporen van de aanwezigheid van het menselijk lichaam., zoals slimme huizen, slimme hotels en slimme kantoren.

1. Kenmerken

1) Gebruik de detectietechnologie voor levende wezens, die beweging, lichte beweging en ademhalingssignalen kan detecteren, en realiseer de ware aanwezigheidsdetectie.

2) FMCW gebruiken om de aanwezigheid van menselijke lichamen te detecteren

3) Superkleine installatiegrootte, kan worden toegepast op slimme gebouwen, slimme hotels, slimme kantoren, aanwezigheidsdetectoren en andere gerelateerde intelligente besturingsvelden.

4) 24-24.25 GHz (ISM-band) millimetergolf radar. Geen interferentie met 5G WIFI en geen penetratie van detectiesignalen door solide muren.

2. Parameters

3.Functies

Bewegingssignalen actief Lichte beweging & Ademhalingssignaal handhaven

De sensor detecteert menselijk lopen, lichte bewegingen (zoals lichaamsbeweging, het opdraaien van het hoofd en andere kleine bewegingen) en ademhaling om de detectie van menselijk bestaan in een niet-slaaptoestand te realiseren.

* BewegingssignaalEr is een grote beweging voor sensor triggering binnen het detectiegebied.

* Lichte bewegingssignalen: zeer kleine bewegingen kunnen worden verzameld binnen het detectiegebied, bijvoorbeeld: naar voren leunen, achterover leunen, lichaam schommelen, met het hoofd schudden, typen, met mobiele telefoons spelen,en een klein aantal andere gedragsacties.

* Ademhalingssignaal: Geïdentificeerd ademhalingssignaal (verwijding van buikholte en borstholte)

4. Dimensie(Eenheid:mm)

5.Bedrading

6.Structuur

7Installatie-instructie

1)Flush montage

2)Oppervlakmontage

8.Detectiepatroon

9. Initialisatie

Wanneer de stroom voor het eerst wordt ingeschakeld, knippert het indicatorlampje 10 seconden en dan wordt het uitgeschakeld.De niemand commando zal worden gestuurdAls het wordt beoordeeld dat er iemand is, zal het de normale sensortoestand ingaan (dat wil zeggen, begint met het uitvoeren van de vertragingstijd).geen externe bewegingsdetectie wordt gedetecteerdHet indicatorlicht kan worden uitgeschakeld en ingeschakeld via RS485 commando's of de Merrytek MH10 afstandsbediening.de vertragingstijd en het detectiebereik (detectieafstand) kunnen worden ingesteld via RS485-opdrachten of de afstandsbediening van Merrytek MH10

10. Fabrieksinstellingen

Detectiegebied: 4m Hold Time: 30s Signaallicht: open

11. Aanmelding

1) De sensor moet door een professionele elektricien worden geïnstalleerd.

2) Plaats de sensor zo ver mogelijk van grote delen metalen platen, glas en andere materialen met een hoge middelgrote dichtheid om te voorkomen dat deze per ongeluk wordt ingeschakeld.

3) Vermijd het gebruik van voorwerpen die lang rond de sensor hebben gevibreerd, zoals trillende ventilatoren, enz. Het trillingssignaal wordt beschouwd als het bewegingssignaal dat de sensor activeert.

4) Installeer de sensor niet dicht bij de draadloze router, ten minste niet meer dan 0,5 meter.

5) De afstandsbediening MH10 kan worden gebruikt om de gevoeligheid in te stellen en de schakelaarinstellingen aan te geven (de HS-knop van de afstandsbediening geeft "aan" en de LS-knop "uit".

6) De microgolfsensor kan door glas- of houten muren dringen, en de microgolf die buiten de muur dringt, kan een valse activering veroorzaken wanneer hij bewegende voorwerpen buiten detecteert.Om een valse ontsteking te voorkomenInstalleer de sensor niet in de buurt van de glazen deur/venster, gipswand of houten muur.

A. Wanneer het product wordt gebruikt in een ruimte van 2 m * 2 m of kleiner, moet de detectieoppervlakte op 25% worden ingesteld (toepassing: toilet of ontvangstruimte).

B. Bij gebruik in een ruimte van ongeveer 3 m * 3 m moet het detectiegebied op 50% worden ingesteld (toepassing: toilet, ingang of ontvangstruimte)

C. Bij gebruik in een ruimte van ongeveer 4 m * 4 m moet het detectiegebied worden ingesteld op 75% (toepassingsscenario: kleine vergaderruimte of bibliotheek)

D. Bij gebruik in een ruimte van ongeveer 5 m * 5 m of groter moet het detectiegebied op 100% worden ingesteld (toepassing: groot kantoor, conferentieruimte of bibliotheek)

Opmerking: het geschikte detectiebereik voor de werkelijke toepassing moet gebaseerd zijn op de werkelijke omgeving.

7) Houdtijd Instellingen: enkelvoudige ruimte: 1 min -3 min, multiplayer ruimte: 30 s -1 min.

Het is niet aan te raden een vertraging van meer dan 5 minuten in te stellen om storing door kleine bewegingssignalen in de ruimte te voorkomen.
