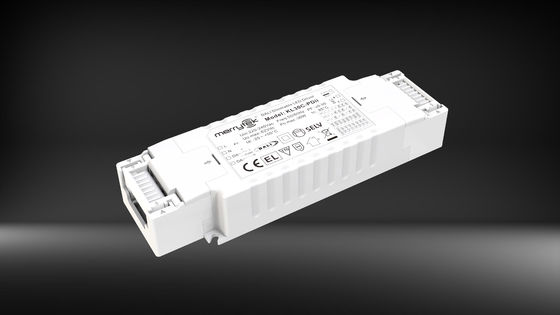

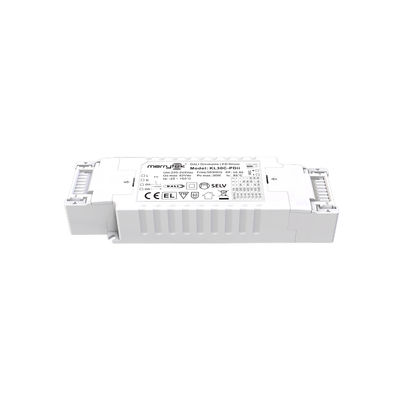

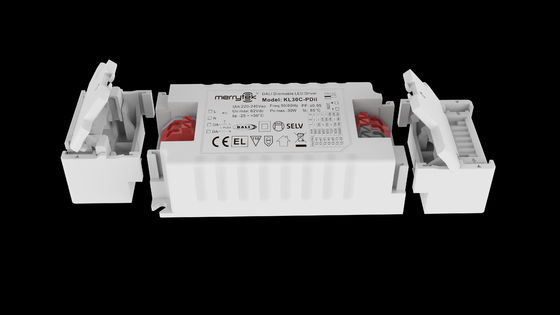

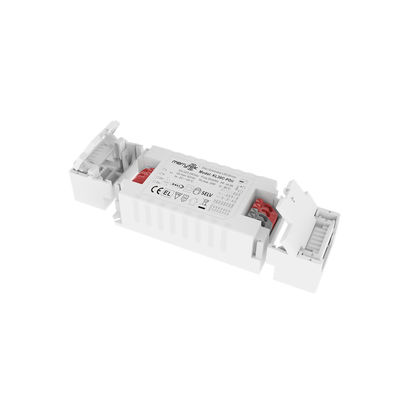

30W DALI DT6 en PushDIM 500ma tot 1000mA Dimmable LED Driver voor LED-downlight
| Plaats van herkomst | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | KL30C-PDii |
| Min. bestelaantal | 100 |
| Prijs | Onderhandelbaar |
| Verpakking Details | Witte doos + karton, 100 stuks/CTN |
| Levertijd | 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3 |
| Betalingscondities | T/T of Paypal |
| Levering vermogen | 10,000pcs per maand |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Nominale ingangsspanning | 220-240Vac 50Hz /60Hz | Gelijkstroom-de Waaier van het Inputvoltage | 200-240Vdc |
|---|---|---|---|
| Werkwijze | Constant Current | Controlemethode | DALI DT6 en pushDIM |
| Vermogensfactor | ≥0.95 | Efficiëntie | 88% |
| Stroom | 500/550/600/650/700/900/1000mA | Dimensie | L136mm*W42.5mm*H24mm |
| IP-classificatie | IP20 | Garantie | 5 jaar |
| Markeren | DALI DT6 Dimmable Led Driver,pushDIM dimbaar LED-driver,de Geleide Bestuurder van 30W Dimmable |
||
Productomschrijving
30W DALI DT6 en PushDIM 500ma tot 1000mA Dimmable Led Driver voor LED-downlight
1Beschrijving.
-Centrale DC-noodoperatie DT19
- Flikkervrij voor het gehele dimmen
- Stand-by vermogen lager dan 0,5 W
- Primaire dimming met drukknop.
- Ingebouwde DALI-interface DT6
- Bescherming: kortsluiting / over temperatuur / overspanning
- Verlagingsstroom bij een hoge omgevingstemperatuur
-pushDIM met geheugenfunctie
- 5 jaar garantie
2.Parameters
| Micro-serie |
KL30C-PDii |
||||||
| Invoer | Werkspanning | 198-264Vac 50Hz/60Hz | |||||
| Nominale ingangsspanning | 220-240Vac 50Hz/60Hz | ||||||
| DC-invoerspanning | 200-240Vdc | ||||||
| Invoerstroom |
0.16A max. |
||||||
| Input Inrush-stroom | < 15A (halfstroompulsbreedte100μs) @230Vac | ||||||
| Vermogenfactor ((@230V100% belasting) |
≥ 0.95 |
||||||
|
Totale harmonische vervorming @230Vac, 100% belasting |
Typisch:20% | ||||||
| Stand-by vermogen | ≤ 0,5 W (@230Vac wanneer PUSH of DALI uitgeschakeld is) | ||||||
| Efficiëntie ((@230Vac, 100% belasting) |
88% |
||||||
| Bedradingsmethode | 0.75-1.5mm2 | ||||||
|
Automatische schakelaar
|
KL30C-PDii (reken stroom in de draad) | ||||||
| type | C10 | C13 | C16 | C20 | C25 | ||
| Aantal | 40 | 55 | 65 | 85 | 100 | ||
| type | B10 | B13 | B16 | B20 | B25 | ||
| Aantal | 25 | 30 | 40 | 50 | 60 | ||
| Output | Werkwijze | Constante stroom |
| Type lading | LED's | |
| Ripple-vereiste (flikkerend of flikkervrij) | Flikkerwaarde: minder dan 5% voor het gehele dimmingbereik | |
| Starttijd | < 1s (@230Vac) | |
| Uitgangsspanning bij leegstand | 59V DC max. | |
| Uitgangsspanningsbereik van de belasting | 12-40V gelijkstroom | |
| Uitgangsvermogen bij volle belasting | 20W | |
| Uitgangsstroom van de belasting: Voor details |
500-1000 mA | |
| Constante stroom/spanning Precisie | Constante stroomprecisie ± 5% | |
| Bedradingsmethode | Drukterminal, wIredoorsnede:0.75-1.5mm2 | |
| Controlemethode | Primary PUSH dimming | Primaire PUSH dimming (Max.lead length:20M) |
| DALI-afduistering | DALI dimming (Max.lead length:300M) | |
| UitzonderingProtatieRverplaatsingen | Uitvoer boven temperatuur bescherming |
Ja, zonder zelfherstelfunctie (kan gevraagd worden) |
| Uitgangskortsluitbescherming | Ja, zonder zelfherstelfunctie (kan gevraagd worden) | |
|
Werken Milieu |
Werktemperatuur/vochtigheid | -25°C~50°C Vochtigheid:85% (niet-condenserend) |
| Bergingstemperatuur/vochtigheid | -40°C~80°C, luchtvochtigheid:10%~95% | |
| Max. gevalstemperatuur ((Tc) | 85°C | |
|
Veiligheid & EMC |
EMC-norm | Voor de toepassing van deze richtlijn geldt de volgende voorschriften: |
| DALI-protocolnorm | IEC 62386-102, IEC 62386-207 DT6 251 252 253 DT19 | |
| Veiligheidsnormen | Voor de toepassing van deze verordening geldt de volgende bepalingen: | |
| Certificering | CE | |
| Voltage weerstaan | 3750Vac, 5mA, 60s (Input L N-Output SEC) | |
| Andere | Graden van bescherming | IP20 |
| Soort bescherming | Klasse II | |
| Typ van installatie | Onafhankelijke installatie | |
| met krimp | 136*42,5*24 mm | |
| zonder krimp | 196*42,5*24 mm | |
| Blackout geheugen functie | Ja, PUSH geheugenblackout | |
| PUSH dimming synchronisatie | 15 eenheden max. | |
| Verpakkingsplicht | PE-tas+Instructie+kleding+buitenkarton(K=A) | |
| Gewicht | 103.9 | |
| Leven | 5 jaar @Ta volle lading | |
| Opmerking: Alle parameters worden getest bij de ingangsspanning van 230 Vac en een omgeving van 25 graden, tenzij aangegeven. | ||
3. Afmetingen (eenheid: mm)
4Draadverbinding
Figuur A.DALIZwak- Ik weet het.
Fig.B.Druk op Dim.- Ik weet het.
5. Verlaten
6. Afdullende curve
7.Stroomversnellingsinstelling
●:ON ○:OFF (SEC1 SEC2)
|
KL30C-PDii Stroomversnellingsinstelling |
1 | 2 | 3 |
| 500mA ((12-40V) | - | - | - |
| 550mA ((12-40V) | Aan | - | - |
| 600mA ((12-40V) | - | Aan | - |
| 650mA ((12-40V) | Aan | Aan | - |
| 700mA ((12-40V) | - | Aan | Aan |
| 900mA ((12-33V) | Aan | - | Aan |
| 1000mA ((12-30V) | Aan | Aan | Aan |
8. ON/OFF & Beschrijving van de dimmingsoperatie
A. Druk kort op de PUSH-knop (korte druktijd 0.1S-1S), dan wordt de LED-driver ingeschakeld of uitgeschakeld
B. Dimming: Druk op en houd de PUSH-knop ingedrukt (1S-8S), de LED-driver kan dimmen, helderder worden of dimmen, het dimmenbereik is 2-100%.
C. Geheugen: PUSH dimming heeft een dimming geheugenfunctie.
D. Dimming synchronisatie: het vermogen dat is aangesloten op dezelfde PUSH-schakelaar kan worden gesynchroniseerd door de PUSH-schakelaar langer dan 15 s ingedrukt en ingedrukt te houden
E. DALI dimmingsmodus: verbind de stroomtoevoer met het DALI-systeem en deze kan door de DALI-host worden gedimmerd.
9. aangelegenheden dieEenTententie
1) De LED-snoer moet vóór het inschakelen van de ingangsspanning aan de belasting zijn aangesloten, anders kan de LED-snoer beschadigd raken.
2) Nadat de LED-aandrijving is uitgeschakeld, is er een restspanning bij de uitgang, die ongeveer 3 minuten kan worden gehandhaafd.
