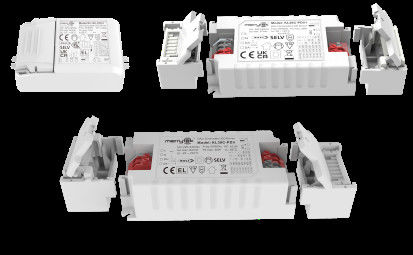

12W DALI DT6 en pushDIM dimming led driver constante stroom voor LED-aflicht

  • 12W DALI DT6 and pushDIM dimming led driver constant current for LED downlight
Plaats van herkomst China
Merknaam Merrytek
Certificering CE
Modelnummer KL12C-PDii1
Min. bestelaantal 100
Prijs negotiable
Verpakking Details Karton, 100 stuks/t
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3
Betalingscondities T/T of Paypal
Levering vermogen 10,000pcs per maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nominale ingangsspanning 220-240Vac 50Hz /60Hz Gelijkstroom-de Waaier van het Inputvoltage 200-240Vdc
Operatiemodus Constant Current Controlemethode DALI DT6 en pushDIM
Vermogensfactor ≥0.9 Efficiëntie 83%
Stroom 150/200/250/300/350/400/450/500 Afmeting L88mm*W52mm*H25mm
IP-classificatie IP20 Garantie 5 jaar
Laat een bericht achter
Productomschrijving

12W DALI DT6 en pushDIM dimming led driver constante stroom voor LED-aflicht



1Beschrijving.

-Centrale DC-noodoperatie DT19

- Flikkervrij voor het gehele dimmen

- Stand-by vermogen lager dan 0,5 W

- Primaire dimming met drukknop.

- Ingebouwde DALI-interface DT6

- Bescherming: kortsluiting / over temperatuur / overspanning

- Verlagingsstroom bij een hoge omgevingstemperatuur

-pushDIM met geheugenfunctie

- 5 jaar garantie

12W DALI DT6 en pushDIM dimming led driver constante stroom voor LED-aflicht 0



2.Parameters

  Micro-serie

KL12C-PDii1
Invoer Werkspanning 198-264Vac 50Hz/60Hz
Nominale ingangsspanning 220-240Vac 50Hz/60Hz
DC-invoerspanning 200-240Vdc
Invoerstroom

0.07A max.

0.11A max.

0.16A max.
Input Inrush-stroom < 15A (halfstroompulsbreedte100μs) @230Vac
Vermogenfactor ((@230V100% belasting)

≥ 0.90

≥ 0.95

≥ 0.95

Totale harmonische vervorming

@230Vac, 100% belasting

 Typisch: 15%
Stand-by vermogen ≤ 0,5 W (@230Vac wanneer PUSH of DALI uitgeschakeld is)
Efficiëntie ((@230Vac, 100% belasting)

83%

88%

88%
Bedradingsmethode 0.75-1.5mm2

Automatische schakelaar



 KL12C-PDii1 (reken stroom in de draad uit)
type C10 C13 C16 C20 C25
Aantal 70 80 105 130 160
type B10 B13 B16 B20 B25
Aantal 40 50 65 85 100
Aantal 25 30 40 50 60
Output Werkwijze Constante stroom
Type lading LED's
Ripple-vereiste (flikkerend of flikkervrij) Flikkerwaarde: minder dan 5% voor het volledige dimmenbereik
Starttijd < 1s (@230Vac)
Uitgangsspanning bij leegstand 55V DC max.
Uitgangsspanningsbereik van de belasting 3-40V gelijkstroom
Uitgangsvermogen bij volle belasting 12W
Uitgangsstroom van de belasting: Voor details 150-500 mA
Constante stroom/spanning Precisie Constante stroomprecisie ± 5%
Bedradingsmethode Drukterminal, wIredoorsnede:0.75-1.5mm2
Controlemethode Primary PUSH dimming Primaire PUSH dimming (Max.lead length:20M)
DALI-afduistering DALI dimming (Max.lead length:300M)
UitzonderingProtatieRverplaatsingen Uitvoer boven temperatuur
bescherming		 Ja, zonder zelfherstelfunctie (kan gevraagd worden)
Uitgangskortsluitbescherming Ja, zonder zelfherstelfunctie (kan gevraagd worden)

Werken

Milieu

 Werktemperatuur/vochtigheid -25°C~50°C Vochtigheid:85% (niet-condenserend)
Bergingstemperatuur/vochtigheid -40°C~80°C, luchtvochtigheid:10%~95%
Max. gevalstemperatuur ((Tc) 85°C

Veiligheid

& EMC

 EMC-norm Voor de toepassing van deze richtlijn geldt de volgende voorschriften:
DALI-protocolnorm IEC 62386-102, IEC 62386-207 DT6 251 252 253 DT19
Veiligheidsnormen Voor de toepassing van deze verordening geldt de volgende bepalingen:
Certificering CE
Voltage weerstaan 3750Vac, 5mA, 60s (Input L N-Output SEC)
Andere Graden van bescherming IP20
Soort bescherming Klasse II
Typ van installatie Onafhankelijke installatie
met krimp 88*52*25,5 mm
Blackout geheugen functie Ja, PUSH geheugenblackout
PUSH dimming synchronisatie 15 eenheden max.
Verpakkingsplicht PE-tas+Instructie+kleding+buitenkarton(K=A)
Gewicht 69.8 g
Leven 5 jaar @Ta volle lading
Opmerking: Alle parameters worden getest bij de ingangsspanning van 230 Vac en 25 graden, tenzij anders aangegeven.

3. Afmetingen (eenheid: mm)

12W DALI DT6 en pushDIM dimming led driver constante stroom voor LED-aflicht 1

4Draadverbinding



Figuur A.DALIZwak- Ik weet het.

12W DALI DT6 en pushDIM dimming led driver constante stroom voor LED-aflicht 2

Fig.B.Druk op Dim.- Ik weet het.

12W DALI DT6 en pushDIM dimming led driver constante stroom voor LED-aflicht 3

5. Verlaten

12W DALI DT6 en pushDIM dimming led driver constante stroom voor LED-aflicht 4

6. Afdullende curve

12W DALI DT6 en pushDIM dimming led driver constante stroom voor LED-aflicht 5

7.Stroomversnellingsinstelling

●:ON ○:OFF (SEC1 SEC2)

KL12C-PDii1

Stroomversnellingsinstelling

 1 2 3
150mA ((3-40V) - - -
200mA ((3-40V) Aan - -
250mA ((3-40V) - Aan -
300mA ((3-40V) - - Aan
350mA ((3-36V) Aan Aan -
400mA ((3-30V) Aan - Aan
450 mA ((3-27V) - Aan Aan
500mA ((3-24V) Aan Aan Aan



8. ON/OFF & Beschrijving van de dimmingsoperatie

A. Druk kort op de PUSH-knop (korte druktijd 0.1S-1S), dan wordt de LED-driver ingeschakeld of uitgeschakeld

B. Dimming: Druk op en houd de PUSH-knop ingedrukt (1S-8S), de LED-driver kan dimmen, helderder worden of dimmen, het dimmenbereik is 2-100%.

C. Geheugen: PUSH dimming heeft een dimming geheugenfunctie.

D. Dimming synchronisatie: het vermogen dat is aangesloten op dezelfde PUSH-schakelaar kan worden gesynchroniseerd door de PUSH-schakelaar langer dan 15 s ingedrukt en ingedrukt te houden

E. DALI dimmingsmodus: verbind de voedingsbron met het DALI-systeem en deze kan door de DALI-host worden gedimmerd.



9. aangelegenheden dieEenTententie

1) De LED-snoer moet vóór het inschakelen van de ingangsspanning aan de belasting zijn aangesloten, anders kan de LED-snoer beschadigd raken.

2) Nadat de LED-aandrijving is uitgeschakeld, is er een restspanning bij de uitgang, die ongeveer 3 minuten kan worden gehandhaafd.
