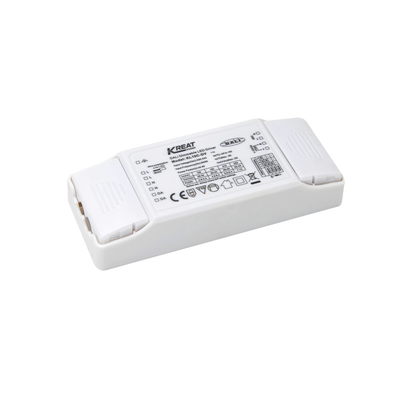

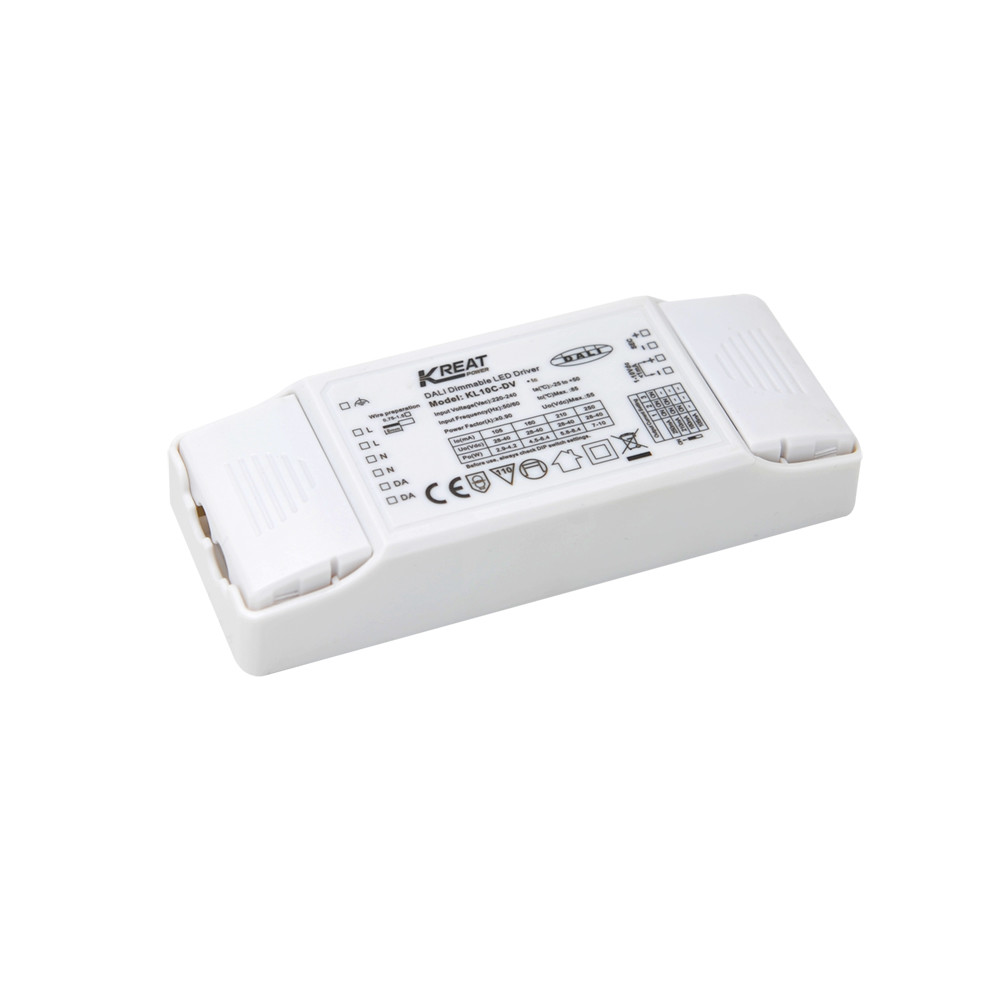

10W Mini 0-10V LED-drivers voor LED-downlight IP20-bescherming

  • 10W Mini 0-10V LED Drivers For LED Downlight IP20 Protection
Plaats van herkomst Shenzhen, China
Merknaam KREATPOWER
Certificering CE
Modelnummer KL10C-DV
Min. bestelaantal 100 stuks
Prijs Negotiation
Verpakking Details PE-zak + witte doos + gebruiksaanwijzing + afscherming + buitendoos
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3
Betalingscondities T/T
Levering vermogen 10000 stuks/maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Spanningsbereik 198-264V AC 50Hz /60Hz geschat leveringsvoltage 220-240V wisselstroom 50Hz /60Hz
DC-invoerstroombereik 200-240V gelijkstroom Inlaatstroom 0.065A Max.
DALI-dimmen DALI dimming: 0%-100% Graden van bescherming IP20
Hoog licht

10W mini-LED-drivers

,

downlight mini-LED-drivers

,

0-10V mini-LED-drivers
Laat een bericht achter
Productomschrijving

KL-10V DC Dimmable LED Driver



[Productkenmerken]

  • Ingebouwde DALI-interface
  • Flikkervrij voor het gehele dimmen
  • Stand-by vermogen lager dan 0,5 W
  • Bescherming: kortsluiting/over temperatuur/overspanning
  • Nominale stroom bij hoge omgevingstemperatuur
  • 5 jaar garantie



[Parameter]

Invoer Spanningsbereik 198-264V AC 50Hz /60Hz
Nominale voedingsspanning 220-240V wisselstroom 50Hz /60Hz
DC-invoerstroombereik 200-240V gelijkstroom
Inlaatstroom 0.065A Max.
Overspanningsstroom 8A (testwijdte 50us@230vac onder 50% Ipeak)
Stand-by-vermogen ≤ 0,5 W (@230Vac wanneer PUSH of DALI uitgeschakeld is)
Vermogenverbruik bij leegstand ≤ 1 W
Efficiëntie 80% (@230Vac)
Output Werkwijze CC
Type lading LED's
Starttijd ≤ 1S (@230Vac 100% belasting)
Huidige Ripple ± 5% (LED-belasting)
Ripple
vereiste ((flimmerend of flimmervrij)		 Flikkervrij, minder dan 5%
Uitgangsspanning bij lege belasting Maximaal 55 V
Uitgangsspanning van de belasting 3-38V gelijkstroom
Uitgangsvermogen bij volle belasting Maximaal 10 W
Uitgangsstroom van de belasting 105mA ((28-40V)/160mA ((28-40V)/210mA ((28-40V)/250mA ((28-40V)
Controlemethode Primary PUSH dimming N/A
1-10V ((0-10V) Dimming 2% tot 100%
DALI-afduistering DALI dimming: 0%-100%

Bescherming van uitzonderingen

Verplichtingen

 Input overspanningsbescherming N/A
Uitgang boven spanningsbescherming Hebben
Bescherming bij leegstand Ja, zelfherstel, met zoekfunctie.
Uitvoer boven temperatuurbescherming Ja, met zoekfunctie.
Bescherming tegen kortsluiting bij uitgangen Ja, met zoekfunctie.
Operatieomgeving Werktemperatuur/vochtigheid -25°C~50°C; luchtvochtigheid: 20%~85% (niet-condenserend)
Bergingstemperatuur/vochtigheid -40°C~80°C; luchtvochtigheid:10%~95%
Max. gevalstemperatuur ((Tc) 85°C
Veiligheid en EMC Voltage weerstaan 3750Vac 5mA 60S (Input L N?? output SEC+ SEC-??) 1500Vac 5mA 60S (Input L N?? PE)
500Vac 5mA 60S (Input ¥PE ¥ output ¥SEC+ SEC- ¥)
EMC-norm Voor de toepassing van deze verordening geldt de volgende bepalingen:
DALI-overeenkomstnorm IEC 62386-102, IEC 62386-207
Veiligheidsnormen Voor de toepassing van deze verordening geldt dat de in bijlage I vermelde voorwaarden worden nageleefd.
Certificering CE
Andere Graden van bescherming IP20
Soort bescherming Klasse I
Invoer-/uitvoerterminalspecificatie Draden van het type persterminal: 0,75-1,5 mm2
Typ van installatie Stand-alone installatie
Afmetingen van de installatie 120*46*23,8 mm
Geheugenfunctie PUSH-geheugenfunctie
verpakkingsplicht PE-zak + witte doos + gebruiksaanwijzing + afscherming + buitendoos (K=A)
Gewicht 78 g





[Afmeting (eenheid: mm)]



10W Mini 0-10V LED-drivers voor LED-downlight IP20-bescherming 0



[Bedradingsdiagram]



10W Mini 0-10V LED-drivers voor LED-downlight IP20-bescherming 1

Fig. Een PUSH Dimming

10W Mini 0-10V LED-drivers voor LED-downlight IP20-bescherming 2

Figuur B DALI Dimming



[Reductiecurve]



10W Mini 0-10V LED-drivers voor LED-downlight IP20-bescherming 3



[Dimmingcurve]



10W Mini 0-10V LED-drivers voor LED-downlight IP20-bescherming 4



10W Mini 0-10V LED-drivers voor LED-downlight IP20-bescherming 5

[Huidige versnellingsinstelling ●:ON ○:OFF]



Instelling van de stroom/spanning 1 2 3
250 MA ● ● ●
210 MA ● ● ○
160 MA ● ○ ○
105 MA ○ ○ ○



[ON/OFF & Beschrijving van de dimming-operatie]

A. DALI dimmingsmodus.
De stroom is aangesloten op het DALI-systeem, dat door de DALI-host kan worden gedimmeld.
B. 1-10v dimmingsmodus. 1-10v spanningsdimmer of 100K weerstandsdimmer.


[Aankondiging van de aanvraag]

1) De LED-string voor het laden moet worden aangesloten voordat de ingangsvermogen wordt ingeschakeld, anders kan de LED-string beschadigd raken.
2) Na het afsluiten van de ingangsspanning van de LED-aandrijving is er een restspanning aan het eind van de uitgang, die ongeveer 3 minuten kan duren.
