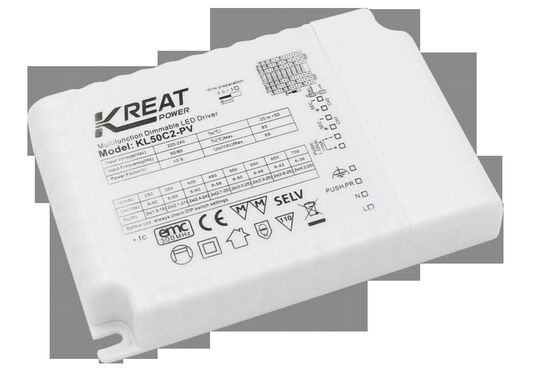

50W Dual Channel PUSH en 1-10V dimmende LED-driver voor de LED-downlight

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
Merknaam KREATPOWER
Certificering CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
Prijs Onderhandelbaar
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
Certificering CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
Markeren

LED-downlight LED-driver

,

50W dimmende LED-driver

,

1-10V dimmende LED-driver
Laat een bericht achter
Productomschrijving

50W Dual Channel PUSH en 1-10V dimmende LED-driver voor de LED-downlight



[Productkenmerken]

  • Flikkervrij voor het gehele dimmenbereik
  • Stand-by vermogen lager dan 0,5 W
  • Primaire dimming met drukknop
  • Secundaire dimming met 0-10V dimmer
  • Ondersteunt 10V PWM dimming (3KHz-8KHz)
  • 0-10V-poort PUSH dimming
  • Bescherming: kortsluiting / over temperatuur / overspanning
  • Verlaagstroom bij een hoge omgevingstemperatuur
  • Druk op dim met de geheugenfunctie
  • Druk dimpoort met corridor functie
  • 5 jaar garantie



[Parameter]



Invoer Werkspanning 198-264VAC 50Hz /60Hz
Nominale ingangsspanning 220-240VAC 50Hz /60Hz
DC-invoerspanning 200-240VDC
Invoerstroom 0.28A max.
Input Inrush-stroom < 15A (halve stroompulsbreedte 100US) @230VAC
Vermogensfactor ≥ 0,9 (@230VAC Volle lading)
Totale harmonische vervorming Typisch: 13% (@230Vac Volle lading)
Stand-by-vermogen ≤ 0,5 W
Efficiëntie 89% max. @230VAC (volledige belasting)
Bedradingsmethode Drukterminal, dwarsdoorsnede van de draad:0.75-1.5mm2
Output Werkwijze Constante stroom
Type lading LED's
Ripple-vereiste (flimmerend of flimmervrij) Flikkerwaarde: minder dan 2% voor het volledige dimmenbereik
Starttijd < 0,5 s (@230Vac; Hulpbron heeft geen uitgang)
Uitgangsspanning bij leegstand 58VDC max.
Bevolkingsuitgangsspanningsgebied 9-52VDC
Uitgangsvermogen bij volle belasting OUT1+OUT2: maximaal 50 W.
Uitgangsstroom van de belasting 2*CC: 350mA; 500mA; 550mA; 700mA; 750mA; 900mA;
Constante stroom/spanning Precisie Constante stroomprecisie ± 5%
Bedradingsmethode Drukterminal, dwarsdoorsnede van de draad:00,5-1,5 mm2
Controlemethode Primary PUSH dimming Primary PUSH dimming (Max.lead length:100M)
1-10V dimming 0-10V dimming ((poortstroom<1MA) (max.leadlengte:20M)
Dimmingbereik 3% tot 100%
PWM dimming 0-10V PWM dimming (3KHZ-8KHZ)
Potentiometer Ja, 100kΩ
Secundaire PUSH dimming Ja, verander de fabrieksinstellingen.
UitzonderingProtatieRverplaatsingen Uitvoer boven temperatuur
bescherming		 Ja, zonder zelfherstelfunctie (kan worden gevraagd)
Bescherming tegen overspanning Ja, zonder zelfherstelfunctie
Bescherming tegen kortsluiting bij uitgangen Ja, zelfherstelfunctie (kan worden gevraagd)

Werken

Milieu

 Werktemperatuur/vochtigheid -25°C~50°C Vochtigheid:85% (niet-condenserend)
Bergingstemperatuur/vochtigheid -40°C~80°C, luchtvochtigheid:10%~95%
Max. gevalstemperatuur ((Tc) 85°C

Veiligheid

& EMC

 EMC-norm Voor de toepassing van deze richtlijn geldt de volgende voorschriften:
Veiligheidsnormen Voor de toepassing van deze verordening geldt de volgende bepalingen:
Certificering CE
Voltage weerstaan 3750Vac, 5mA, 60s (Input L N-Output SEC)
Andere Graden van bescherming IP20
Soort bescherming Klasse II
Typ van installatie Onafhankelijke installatie
Afmetingen van de installatie 123*79*24 mm
Blackout geheugen functie Ja, PUSH geheugenblackout
PUSH dimming synchronisatie 30 eenheden.
Verpakkingsplicht witte doos+ Instructies Clapboard Buitenkarton(K=A)
Gewicht 220 g
Leven 50000 uur @Ta volle lading
Opmerking: Alle parameters worden getest bij de ingangsspanning van 230 Vac en een omgeving van 25 graden, tenzij anders aangegeven.



[Afmeting (eenheid: mm)]



50W Dual Channel PUSH en 1-10V dimmende LED-driver voor de LED-downlight 050W Dual Channel PUSH en 1-10V dimmende LED-driver voor de LED-downlight 1



[Bedradingsdiagram]



50W Dual Channel PUSH en 1-10V dimmende LED-driver voor de LED-downlight 2

Fig. Een Push Dim- Ik weet het.of Cfunctie van de gang

50W Dual Channel PUSH en 1-10V dimmende LED-driver voor de LED-downlight 3

Fig.B 0-10Vof secundaire PUSH



[Huidige versnellingsinstelling]

Stroom OUT 1 OUT 2
Spanning Po ((W) 1 2 3 Spanning Po ((W) 1 2 3
350 mA 9 ̊50V 17.5 - - - 9 ̊50V 17.5 - -
500 mA 9 ̊50V 25 Aan - - 9 ‰ 52 V 26 Aan - -
550 mA 9 ̊45V 25 - Aan - 9 ‰ 52 V 29 - Aan -
700 mA 9V36V 25 Aan Aan - 9 ̊50V 35 Aan Aan -
750 mA 9 ̊33V 25 - Aan Aan 9 ̊ 48 V 36 - Aan Aan
900 mA 9 ̊28V 25 Aan Aan Aan 9 ̊40V 36 Aan Aan Aan
Opmerking:Het totale vermogen van de twee uitgangen mag niet meer bedragen dan 50 W;Po1+Po2≤50 W



[Vermindering]



50W Dual Channel PUSH en 1-10V dimmende LED-driver voor de LED-downlight 4

[Dimmingcurve]



50W Dual Channel PUSH en 1-10V dimmende LED-driver voor de LED-downlight 5

[ON/OFF & Beschrijving van de dimming-operatie]

A. Kortdurende drukknoppen (< 1 s), LED-driver ON of OFF. De helderheid keert terug naar de laatste dimmingwaarde.

B. Druk op en houd de PUSH-schakelaar ingedrukt (1S~8S) en de LED-driver kan dimmen; na opnieuw te hebben ingedrukt, verandert het licht in de tegenovergestelde dimmingrichtingen.

C. Push dimming heeft een geheugen met uitstroom en een helderheidsgeheugen.

D. Dimming synchronisatie:

De LED-driver kan worden gesynchroniseerd tot een dimmingsniveau van 50% met een 15 seconden durende druk.

E. Stel vervaagtijden in: druk op de drukknop om de lichten uit te zetten, druk dan lang op de knop, en de lichten zullen aan gaan en dimmen.Zet de functie fade times uit: Druk snel 5 keer op de PUSH-knop binnen 3 seconden; schakel de functie van de fade-times in: druk lang op PUSH 15S.

F. Corridorfunctie: PUSH heeft een L-signaal groter dan 60S, voert de corridorfunctie in, 100% helderheid, 20% helderheid, wacht op 60S en zet vervolgens de lichten uit.Kort drukknoppen 5 keer om de gang functie te verlaten.

G. Drukknoppen met indicatorlichten zijn niet toegestaan.

H. SECONDARY PUSH: De DIP-schakelaar ¥4 ¥ is gesloten; 0-10V: De rode DIP-schakelaar ¥4 ¥ is open;



[Zaken die nodig zijnEen[vermelding]

De LED-snoer moet vóór het inschakelen van het invoervermogen aan de belasting zijn aangesloten, anders kan de LED-snoer beschadigd raken.
