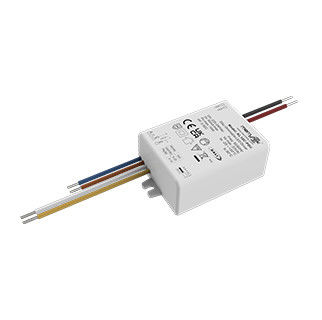

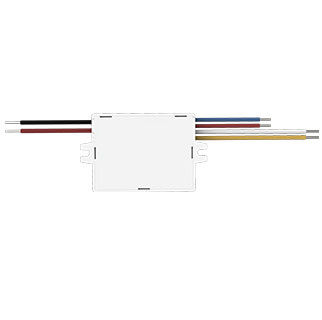

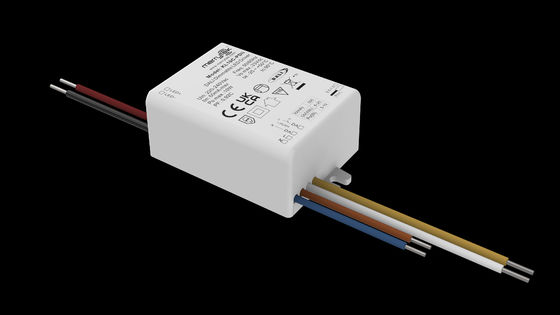

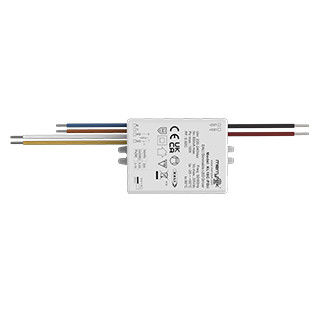

10W constante stroom LED-driver Single Output Current 200mA of 300mA of 500mA

  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer KL10C-PDii1
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details witte doos+ Instructies Clapboard Buitenkarton(K=A)
Levertijd 1. Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3
Betalingscondities T/T
Levering vermogen 20,000pcs per maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nominale ingangsspanning 220-240Vac 50Hz /60Hz Input Inrush stroom < 10A (halfstroompulssbreedte 100US) @230VAC
Stand-by-vermogen ≤ 0,5 W ((@ 230 Vac) DALI-dimmen DALI dimming (Max.lead length:300M)
Werktemperatuur -25°C~50°C Vochtigheid:85% (niet-condenserend) Installatie afmeting 64.5*40*23 mm
Efficiëntie 83% max. @230VAC (volledige belasting) Leven 50000h @Ta volle lading
Markeren

10W LED-driver met constante stroom

,

300mA LED-driver met constante stroom

,

500 mA LED-driver met constante stroom
Laat een bericht achter
Productomschrijving

Eenmalige uitgangsstroom 200mA of 300mA of 500mA 10W LED-driver met constante stroom



[Productkenmerken]

  • Flikkervrij voor het gehele dimmen
  • Stand-by vermogen lager dan 0,5 W
  • Primaire dimming met drukknop
  • Ingebouwde DALI-interface DT6
  • Bescherming: kortsluiting / over temperatuur / overspanning
  • Verlaagstroom bij een hoge omgevingstemperatuur
  • Druk op dim met geheugenfunctie
  • 5 jaar garantie



[Parameter]

Invoer Modellen
Werkspanning 198-264VAC 50Hz /60Hz
Nominale ingangsspanning 220-240VAC 50Hz /60Hz
DC-invoerspanning 200-240VDC
Input Cuttent 0.06A max.
Input Inrush-stroom < 10A (halfstroompulssbreedte 100US) @230VAC
Vermogensfactor ≥ 0,95 @ 230VAC (volledige belasting)
Totale harmonische vervorming Typisch: 20% (@230Vac, 100% belasting)
Stand-by-vermogen ≤ 0,5 W ((@230Vac)
Efficiëntie 83% max. @230VAC (volledige belasting)
Bedradingsmethode Input: AC:0.5 mm2DALI:0.5 mm2;
Automatische schakelaar type B10 B13 B16 B20 B25
Aantal 70 80 105 130 160
Diameter 1.5 mm2 1.5 mm2 2.5 mm2 2.5 mm2 2.5 mm2
type C10 C13 C16 C20 C25
Aantal 40 50 65 85 100
Diameter 1.5 mm2 1.5 mm2 1.5 mm2 1.5 mm2 2.5 mm2
Output Type lading LED's
Ripple-vereiste (flimmerend of flimmervrij) Flikkerwaarde: minder dan 2% voor het volledige dimmenbereik
Starttijd < 1s (@230Vac)
Uitgangsspanning bij leegstand 48VDC max.
Werkwijze 200 mA 300 mA 500 mA
Bevolkingsuitgangsspanningsgebied 3-28V 3-28V 3-21V
Uitgangsvermogen bij volle belasting 0.6-5.6W 0.9-8.4W 1.5-10W
Uitgangsstroom van de belasting Eenmalige stroom
Uitgangsstroom/spanningstoestand ± 5%
Output Bedradingsmethode De doorsnede van de draad:0.5 mm2
Controlemethode Primary PUSH dimming Primaire PUSH dimming (Max.lead length:20M)
1-10V dimming - Nee.
Dimmingbereik Primary PUSH & DALI dimming: 0%-100%
Potentiometer - Nee.
DALI-afduistering DALI dimming (Max.lead length:300M)
UitzonderingProtatieRverplaatsingen Uitvoer boven temperatuur
bescherming		 Ja, zonder zelfherstelfunctie (kan gevraagd worden)
Bescherming tegen kortsluiting bij uitgangen Ja, zonder zelfherstelfunctie (kan gevraagd worden)

Werken

Milieu

 Werktemperatuur/vochtigheid -25°C~50°C Vochtigheid:85% (niet-condenserend)
Bergingstemperatuur/vochtigheid -40°C~80°C, luchtvochtigheid:10%~95%
Max. gevalstemperatuur ((Tc) 85°C

Veiligheid en EMC

 EMC-norm Voor de toepassing van deze richtlijn geldt de volgende voorschriften:
DALI-protocolnorm IEC 62386-102 IEC 62386-207 DT6 251 253
Veiligheidsnormen Voor de toepassing van deze verordening geldt de volgende bepalingen:
Certificering CE
Voltage weerstaan 3750Vac, 5mA, 60s (Input L N-Output SEC)
Andere Graden van bescherming IP20
Soort bescherming Klasse II
Typ van installatie Onafhankelijke installatie
Afmetingen van de installatie 64.5*40*23 mm
Blackout geheugen functie Ja, PUSH geheugenblackout
PUSH dimming synchronisatie 20 eenheden max.
Verpakkingsplicht witte doos+ Instructies Clapboard Buitenkarton(K=A)
Gewicht 80 g
Leven 50000 uur @Ta volle lading
Opmerking: Alle parameters worden getest bij de ingangsspanning van 230 Vac en 25 graden, tenzij anders aangegeven.


[Afmeting (eenheid: mm)]

10W constante stroom LED-driver Single Output Current 200mA of 300mA of 500mA 010W constante stroom LED-driver Single Output Current 200mA of 300mA of 500mA 1



[Bedradingsdiagram]

 10W constante stroom LED-driver Single Output Current 200mA of 300mA of 500mA 210W constante stroom LED-driver Single Output Current 200mA of 300mA of 500mA 3

Figuur A.DALIZwak- Ik weet het.                                                                                                Fig.B.Druk op Dim.- Ik weet het.



[Vermindering]

10W constante stroom LED-driver Single Output Current 200mA of 300mA of 500mA 4



[Dimmingcurve]

10W constante stroom LED-driver Single Output Current 200mA of 300mA of 500mA 5



[ON/OFF & Beschrijving van de dimming-operatie]

A. Druk kort op de PUSH-knop (korte druktijd 0.1S-1S), dan wordt de LED-driver ingeschakeld of uitgeschakeld

B. Dimming: Druk op en houd de PUSH-knop ingedrukt (1S-8S), de LED-driver kan dimmen, helderder worden of dimmen, het dimmenbereik is 2-100%.

C. Geheugen: PUSH dimming heeft een dimming geheugenfunctie.

D. Dimming synchronisatie: het vermogen verbonden aan dezelfde PUSH-schakelaar kan worden gesynchroniseerd door de PUSH-schakelaar langer dan 15 seconden ingedrukt te houden

E. DALI dimmingsmodus: verbind de stroomtoevoer met het DALI-systeem en deze kan door de DALI-host worden gedimmerd.



[Aandacht]

1) De LED-snoer moet vóór het inschakelen van de ingangsspanning aan de belasting zijn aangesloten, anders kan de LED-snoer beschadigd raken.
