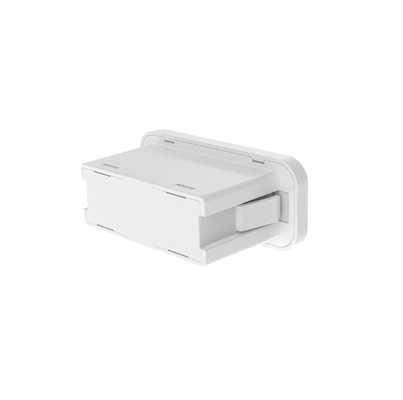

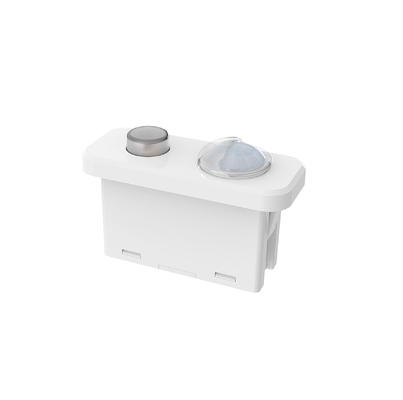

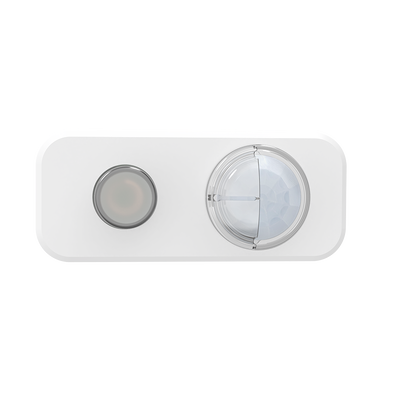

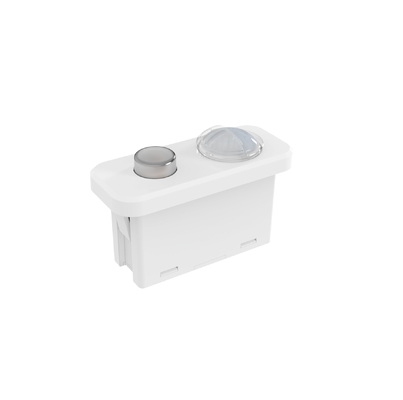

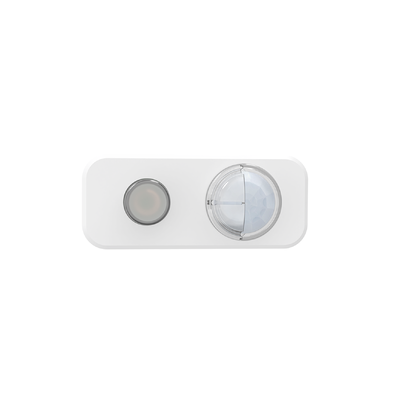

Dali2 & D4i Gecertificeerd, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR

  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer MDA182D IR
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details Klapboard + karton(K=A)
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling ((als op voorraad
Betalingscondities T/T
Levering vermogen 10000/per maand
Productdetails
Nominale spanning 12-24V DC Bedrijfsstroom 12 ± 5 mA bij 16 VDC
Rimpelspanning <100MVP-P Uitgangssignaal DALI-dimmen
Detectiemodus PIR-detectie Installatie Hoogte Typisch 3 m (max. 4 m)
IP-classificatie IP20 Levensduur 5 jaar garantie @ta (indoor)
Markeren

DALI-bewegingssensor dimbaar PIR

,

Zhaga Book20 socket bewegingsdetector

,

D4i-gecertificeerde plug play sensor
Laat een bericht achter
Productomschrijving
DALI-2 & D4i Gecertificeerde Dimbaar PIR Bewegingssensor
Zhaga Book20 socket compatibele plug-and-play bewegingssensor met DALI-2 en D4i certificering voor naadloze integratie met D4i drivers.
Productkenmerken
  • DALI-2 & D4i gecertificeerd voor compatibiliteit met D4i drivers
  • Bewegingssensor instantietype 3 (303) en lichtsensortype 4 (304)
  • Maximale montagehoogte binnenshuis van 4m met PIR-bewegingsdetectie
  • Alle sensorparameters configureerbaar via DALI centrale controller
  • Zhaga Book20 socket voor plug-and-play installatie
Technische Parameters
Ingang
Nominale spanning 12-24V DC
Bedrijfsstroom 12±5mA @16V DC
Rimpelspanning <100mVp-p
Uitgang
Uitgangssignaal DALI dimming
Sensorparameters
Detectiemodus PIR-detectie
Detectiegebied DALI master instelling
Houdtijd DALI master instelling
Daglichtsensor DALI master instelling
Daglichtprioriteit DALI master instelling
Dimniveau DALI master instelling
Detectiebereik (radius) Plafondmontage 3m hoog: r≥2.5m (100% gevoeligheid, 60㎡ binnen open ruimte)
Installatiehoogte Typisch 3m (4m Max)
DALI Parameters
Bewegingsinstantie 62386-303
Daglichtinstantie 62386-304
DALI-stroomverbruik 2mA
Omgeving
Werktemperatuur -20℃ tot +55℃
Opslagtemperatuur -40℃ tot +80℃, Vochtigheid ≤85% (niet-condenserend)
Certificeringsnormen
Gecertificeerd CE
Milieuvereisten RoHS 2.0, REACH-conform
IP-classificatie IP20
Overige specificaties
Bedrading 2-pins PH2.0 terminal
Installatievereisten Zhaga Book20 installatie
Verpakkingsvereisten Klapbord + Karton (K=A)
Nettogewicht 15.8±3g
Levensduur 5 jaar garantie @Ta (binnen)
Functiebeschrijving
Functie Configuratie
Aan/Uit functie DALI master instelling
2-staps dimfunctie DALI master instelling
3-staps dimfunctie DALI master instelling
Daglicht oogsten DALI master instelling
Daglichtprioriteit DALI master instelling
Netwerkfunctie DALI master instelling
Productinformatie
Afmetingen (eenheid: mm)
Product dimension diagram Product dimension detailed view
Uitsparing
Functie
Product function diagram
Bedrading
Wiring diagram
Installatie-instructies
Installation instruction diagram
Detectiebereik
Detection range diagram
Initialisatie
Na het inschakelen van de stroom zal de sensor 12 seconden opwarmen en daarna beginnen te werken.
Standaardinstellingen
Gevoeligheid: 100%, Houdtijd: 5s, Daglichtsensor: Uitgeschakeld, Stand-by periode: 0s, Stand-by DIM-niveau: 10%
Toepassingsmelding
  • Installatie moet worden uitgevoerd door een professionele elektricien met uitgeschakelde stroom
  • PIR-sensor kan geen materialen doordringen - zorg voor geen obstakels tussen sensor en bewegende objecten
  • Detectie kan moeilijk zijn wanneer mensen dikke kleding dragen bij koud weer
  • Warmtesignalen van airconditioners of verwarmingsbronnen kunnen valse triggers veroorzaken
  • Alleen voor binnengebruik - zonlicht buitenshuis beïnvloedt de detectieprestaties
  • Dimprestaties variëren met verschillende DALI-2 drivers
  • Daglichtdrempel gemeten in zonnige omgevingen zonder schaduwen
  • Detectieafstand beïnvloed door hoogte, montagepositie en omgevingstemperatuur
  • Vereist stabiele DC-voeding met stabiliteit van de ingangsspanning en lage rimpelfactor (<100mV)
  • Test met minimaal 5 eenheden vóór massale installatie in nieuwe omgevingen
Opmerking: Wanneer de omgevingstemperatuur het bereik van de lichaamstemperatuur van de mens nadert (36℃~37℃), verzwakt de PIR-bewegingsdetectie aanzienlijk. Wanneer de omgevingstemperatuur of de LED-traytemperatuur boven de 55℃ komt, kunnen valse triggers optreden - verminder de gevoeligheid of overweeg alternatieve sensorplaatsing.
