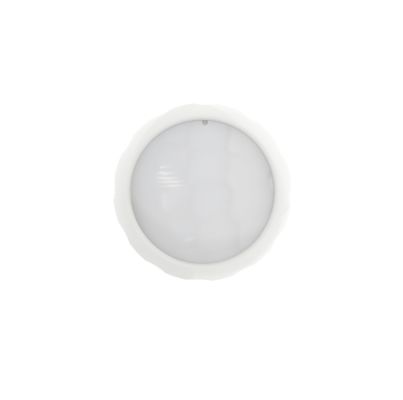

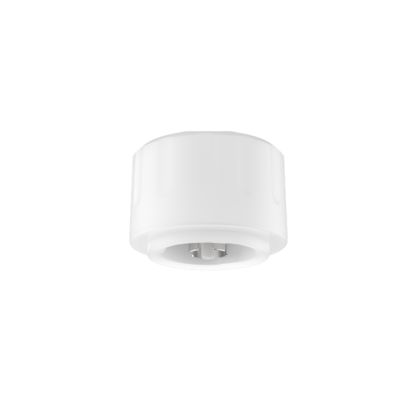

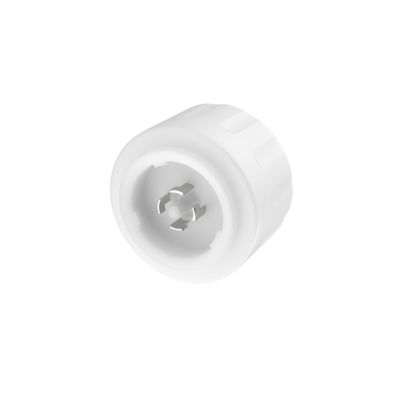

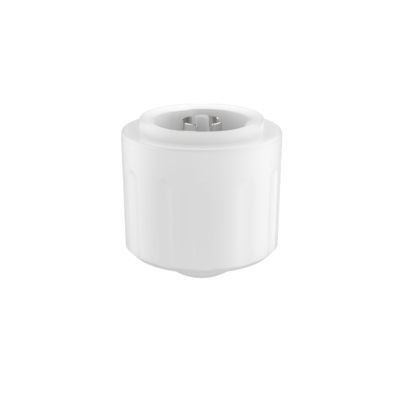

Casambi Dali Bewegingsmelder voor Hoge Ruimtes, Max. Montagehoogte 12m, Geschikt voor Magazijngebruik MDA079D IR ZB1

  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
Place of Origin Shenzhen, China
Merknaam Merrytek
Certificering CE
Model Number MDA079D IR ZB1
Minimum Order Quantity 100PCS
Prijs Onderhandelbaar
Packaging Details Clapboard+box (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month
Productdetails
Nominale spanning 12-24V DC Rimpelspanning <100MVP-P
Uitgangssignaal Dali dimsignaal Montagehoogte 10m (maximaal 12 m)
Werktemperatuur (TA) -25 ~ 55 ℃ Certificaat CE
Levensduur 5 jaar garantie@ta (indoor)
Markeren

Casambi DALI-bewegingssensor voor magazijnen

,

High bay bewegingssensor 12m bereik

,

DALI-bewegingssensor met Casambi-compatibiliteit
Laat een bericht achter
Productomschrijving
Casambi Dali Bewegingssensor Voor Hoge Bay, 12m Maximale Montagehoogte, Geschikt Voor Magazijngebruik
Productattributen
Attribuut Waarde
Nominale spanning 12-24V DC
Rimpelspanning <100mVp-p
Uitgangssignaal DALI dimsignaal
Montagehoogte 10m (12m Max)
Werktemperatuur(Ta) -25~55℃
Certificaat CE
Levensduur 5 jaar garantie@Ta(binnen)
Productkenmerken
  • DALI busvoeding DC12-24V
  • DALI dimterminal, 3-staps of 2-staps is optioneel, detectiegebied instelbaar
  • Mini PIR detectiesensor
  • Maximale montagehoogte binnenshuis is 12m
  • Alle sensorparameters kunnen worden ingesteld via de Casambi App
Technische parameters
Ingang
Nominale spanning 12-24V DC
Werkstroom 35±5mA
Rimpelspanning <100mVp-p
Uitgang
Uitgangssignaal DALI dimsignaal
Sensorparameters
Detectiewijze PIR
Sensorgevoeligheid Casambi App instelling
Daglichtprioriteit Casambi App instelling
Stand-by dimniveau Casambi App instelling
Detectiegebied (Radius) Plafondmontagehoogte 12m: r≥4m@0.3m/s, r≥3m@1m/s
Montagehoogte 10m (12m Max), zie opmerking 1 & 2
Draadloze parameters
BLE Module Casambi Bluetooth
Werkfrequentie 2.402-2.480GHz
Zendvermogen +7dBm(max)
Zendafstand Punt-naar-punt zenden 25m Max
Armatuur ID 32022
Omgeving
Werktemperatuur(Ta) -25~55℃
Opslagtemperatuur -40℃~80℃, vochtigheid≤85% (niet-condenserend)
Certificeringsnormen
Gecertificeerd CE
Milieuvereisten Voldoet aan RoHS 2.0, Reach vereiste
IP-classificatie IP65
Overig
Bedrading Standaard Zhaga Book 18 connector
Installatie Extern
Pakket Karton+doos (K=A)
Nettogewicht 38±3g
Levensduur 5 jaar garantie@Ta(binnen)
Opmerking 1:Wanneer de omgevingstemperatuur het bereik van de lichaamstemperatuur (36℃~37℃/96.8~98.6℉) nadert, zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren.
Opmerking 2:Wanneer de omgevingstemperatuur of de temperatuur van het LED-paneel hoger is dan 55℃/131℉, kunnen valse triggers optreden. Probeer de detectiegevoeligheid te verminderen om dit te verbeteren. Als valse triggers blijven optreden, is de PIR-sensor mogelijk niet geschikt voor gebruik in de ruimte.
Functiebeschrijving
Functie Instelling
Aan/uit functie Casambi App instelling
2-staps dimfunctie Casambi App instelling
3-staps dimfunctie Casambi App instelling
Daglichtoogst Casambi App instelling
Daglichtprioriteit Casambi App instelling
Netwerkfunctie Casambi App instelling
Productinformatie
Afmeting
Casambi Dali Motion Sensor dimensions diagram
Functie
Casambi Dali Motion Sensor function diagram
Installatie
Casambi Dali Motion Sensor installation diagram
Detectiebereik
Casambi Dali Motion Sensor detection range diagram
Initialisatie

Na het inschakelen van de stroom zal de sensor 45-60 seconden opwarmen en daarna beginnen te werken. Tijdens de initialisatie kan de sensor geen beweging detecteren.

Standaardinstelling

Gevoeligheid: 100%, Houdtijd: 10s, Daglichtsensor: Uitgeschakeld, Stand-by periode: 0s, Stand-by DIM-niveau: 10%

Toepassingsmelding
  • De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.
  • PIR-sensor kan geen materialen doordringen, zorg ervoor dat er geen obstakel is tussen de sensor en bewegende personen/objecten.
  • Sensor kan personen moeilijk detecteren als ze dikke kleding dragen in de koude winter.
  • Warmtesignalen worden beschouwd als bewegingssignalen om de sensor te activeren. Vermijd de sensor te richten op airconditioning of andere warmtebronnen.
  • Sensor is alleen voor binnenshuis gebruik. Buitenlicht kan de detectie van de sensor beïnvloeden.
  • Vanwege continue verbetering kunnen de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
  • De dimprestaties kunnen verschillen bij gebruik met verschillende 0-10V drivers.
  • De daglichtdrempel wordt gemeten in een zonnige omgeving zonder schaduw en diffuse reflectie van omgevingslicht. Het luxniveau van de omgeving kan verschillen in verschillende omgevingen, weersomstandigheden, klimaten, tijdstippen en seizoenen.
  • De detectieafstand is gerelateerd aan de lengte van personen, montagehoogte, montagehoek, werktemperatuur van de omgeving, enz.
Belangrijke opmerkingen:
Wanneer de omgevingstemperatuur het bereik van de lichaamstemperatuur (36℃~37℃/96.8~98.6℉) nadert, zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren. Wanneer de omgevingstemperatuur of de temperatuur van het LED-paneel hoger is dan 55℃/131℉, kunnen valse triggers optreden. Probeer de detectiegevoeligheid te verminderen om dit te verbeteren. Als valse triggers blijven optreden, is de PIR-sensor mogelijk niet geschikt voor gebruik in de ruimte.

Het gegeven detectiegebied is een typische waarde die is gemeten door testers van 165 cm hoog in een binnenomgeving.

Dit product moet worden gebruikt met een spanningsgestabiliseerde DC-voeding waarvan de ingangsspanning stabiel is en de rimpelfactor laag is (rimpelingsfactor lager dan 100mV; belastingsstroom groter dan 25mA).

Bij installatie in een nieuwe omgeving, installeer en test eerst minimaal 5 stuks product voordat u massaal installeert.

Opmerkingen over PIR-sensorgedrag

PIR is een pyro-elektrische infraroodsensor die veranderingen in infraroodstralen detecteert. Let tijdens het daadwerkelijke gebruik op de volgende zaken:

Mogelijke valse triggers:
  1. Wanneer kleine dieren het detectiebereik binnendringen
  2. Wanneer ver-infraroodstralen van zonlicht, autokoplampen, gloeilampen, enz. rechtstreeks op de sensor vallen
  3. Wanneer de temperatuur in het detectiebereik drastisch verandert door warme lucht, koude lucht van koude kasapparatuur, waterdamp van luchtbevochtigers, enz.
Mogelijke niet-triggers:
  1. Wanneer er stoffen zoals glas en acryl zijn die de doorgifte van ver-infraroodstralen tussen de sensor en het detectieobject blokkeren.
  2. De warmtebron binnen het detectiebereik beweegt nauwelijks of beweegt met hoge snelheid.
