Tri-proof licht dimmable sensor, Long Strip Shell, miniatuur antenne ontwerp, geen schaduw

  • Tri-proof Light Dimmable Sensor, Long Strip Shell, Miniature Antenna Design, No Shading
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer MC137DC en MC137DD
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details Bubbelzak + afscherming + buitenste doos (K=A)
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkbestelling:
Betalingscondities T/T
Levering vermogen 10000 stuks/maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nominale spanning 12 ± 1 V DC Rimpelspanning < 100mVp-p
Werkfrequentie 5.8GHz ±75MHz, ISM-band Installatie Hoogte 3m (maximaal 5m)
Werktemperatuur Ingebouwd: -25~60°C Levensduur 5 jaar garantie@ta
Markeren

een licht met dimbaar bewegingssensor

,

drievoudig

,

licht met een lange strook en een drievoudig scherm
Laat een bericht achter
Productomschrijving

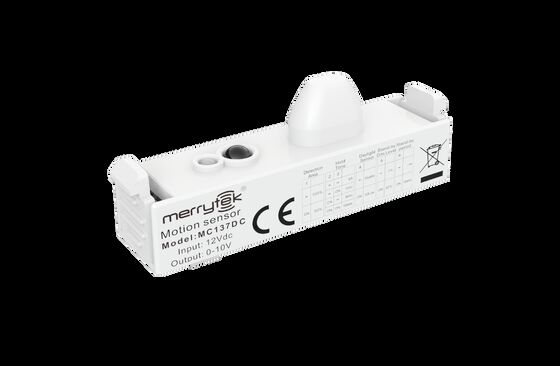

Tri-proof licht dimmable sensor met miniatuur antenne ontwerp
Productkenmerken
  • Gepatenteerde mini-koppelende dipolaire antenne
  • Lange strook schelp met miniatuur antenne ontwerp, het elimineren van schaduwproblemen
  • Ultralage RF-uitgang, veilig voor de menselijke gezondheid
  • Afstandsbediening en DIP-schakelaar voor het instellen van sensorparameters
  • Laag zijdelob met een hoge aanpasbaarheid aan metalen omgevingen
  • Niet beïnvloed door temperatuur, vochtigheid, lawaai, luchtstroom, stof en lichtomstandigheden
Technische parameters
Invoerspecificaties
Nominale spanning 12 ± 1VDC
Werkstroom MC137D C: 20±2mA
Ripple Spanning < 100mVp-p
Specificaties voor de uitvoer
Uitgangssignaal MC137D C: 0-10VDC dimming signaal.
Daglichtsensor
Daglichtsensor Daglichtprioriteit
Sensorparameters
Werkfrequentie 5.8 GHz ± 75 MHz, ISM-band
Verzendkracht 1mW max.
Detectiebereik (radius) Plafondinstallatie 3 m hoog: r≥4m@0,3m/s, r≥2,5m@1m/s
Horizontale installatie van 2 m hoogte: r≥8m@0,3m/s, r≥4m@1m/s
Installatiehoogte 3 m (maximaal 5 m)
Milieuspecificaties
Werktemperatuur Ingebouwd: -25~60°C
Bergingstemperatuur -40°C...80°C, luchtvochtigheid ≤85% (niet-condenserend)
Certificeringsnormen
Gecertificeerd CE, RED (in behandeling)
Milieueisen Voldoet aan RoHS 2.0, bereikvereisten
IP-classificatie IP20
Andere specificaties
Bedrading 3pin 2,0 mm terminal
Installatievereisten Ingebouwde installatie
Verpakkingseisen Bubbelzak + afscherming + buitenste doos (K=A)
Nettogewicht 10 ± 2 g
Levensduur 5 jaar garantie
Modelkeuze
MC137D C MC137D D
0-10VDC dimmingssignaal PWM dimmingsignaal
Daglichtprioriteit
Beschrijving van de functie
Functie MC137D C, MC137D D
Aan/uit functie N/A
Twee-stappen dimmingfunctie N/A
Drie-stappen dimmingfunctie Stand-by-tijd wordt ingesteld op "5min/10min/30min"
Daglicht oogsten N/A
Daglichtprioriteit Stand-by-periode wordt ingesteld op "+∞"
Technische diagrammen
Aanbevolen voor gebruik op plafondverlichting
Afmetingen
Tri-proof licht dimmable sensor, Long Strip Shell, miniatuur antenne ontwerp, geen schaduw 0
Bedradingsdiagram en functiediagram
Tri-proof licht dimmable sensor, Long Strip Shell, miniatuur antenne ontwerp, geen schaduw 1
Installatie diagram
Tri-proof licht dimmable sensor, Long Strip Shell, miniatuur antenne ontwerp, geen schaduw 2
Installatie kennisgeving:Let bij de installatie op de afstand tussen de magnetron en het lichtbord.
DIP-schakelaarinstellingen
Functie Detectiegebied Houd tijd Daglichtsensor Stand-by dimniveau Stand-byperiode
Code om te bellen 1 2 3 4 5 6
Ⅰ - 100% - - 5s - Afzetten 5Lux/15Lux/30Lux/50Lux 100-150 lux - 0% - +∞
Ⅱ Aan 50% - Aan 1 minuut. Aan 30Lux 100 lux 200Lux Aan 20% Aan Vijftien minuten.
Ⅲ Aan - Drie minuten. 150Lux 300Lux
Ⅳ Aan Aan 10 minuten.
Instructies voor afstandsbediening
Initialisatie:De sensor zet het licht voor het eerst aan bij 100% helderheid en zet het na 10 seconden uit.
Standaardinstelling:Gevoeligheid: 100%. Wachttijd: 5 s. Daglichtsensor: uitgeschakeld. Stand-by-tijd: 15 minuten. Stand-by dim niveau: 0%
Gebruiksrichtlijnen
  • De sensor dient door een professionele elektricien te worden geïnstalleerd.
  • De sensorafstand is afhankelijk van factoren zoals de bewegende snelheid van het bewegende voorwerp, de grootte van het bewegende voorwerp, de installatiehoogte, de installatiehoek,of de installatieomgeving open is, en het materiaal van de reflector.
  • Wanneer de microgolfsensor aan de muur is gemonteerd, zal de detectieafstand aanzienlijk worden vergroot in vergelijking met die op het plafond.Verminder de gevoeligheid voor gebruik of neem contact op met ons bedrijf om de gebruiksinstelling te bevestigen..
  • Het kan nodig zijn om de sensorparameters in verschillende installatieomgevingen opnieuw in te stellen.
  • Deze sensor is alleen voor gebruik binnen, buiten wind en regen, en omringende bewegende objecten veroorzaken een valse activering.
  • De installatiehoogte van het sensorproduct mag niet hoger zijn dan 6 meter en de optimale hoogte is 3 meter; de afstand tussen de twee sensoren moet groter zijn dan 3 meter.
  • Wanneer de sensor is geïnstalleerd in een metalen lamp, op een metalen reflecterend oppervlak of in een smalle gesloten omgeving, worden de microgolven meerdere malen gereflecteerd en veroorzaken ze een valse activering.
  • Zorg ervoor dat er geen bewegende signalen zijn, zoals ventilatoren, gelijkstroommotoren, rioleringsbuizen, luchtuitgangen, enz. rond de sensor.
  • Mikrogolven kunnen geen metaal doorboren, het is niet toegestaan om ze in gesloten of halfgesloten metalen lampen te plaatsen en er mag geen metaal of glas zijn dat het product blokkeert.
  • Er moet een gelijkstroomstroomvoorziening met een stabiele uitgangsspanning en een lage ripplecoëfficiënt worden gebruikt.
  • Productspecificaties en -parameters kunnen zonder voorafgaande kennisgeving worden geoptimaliseerd.
