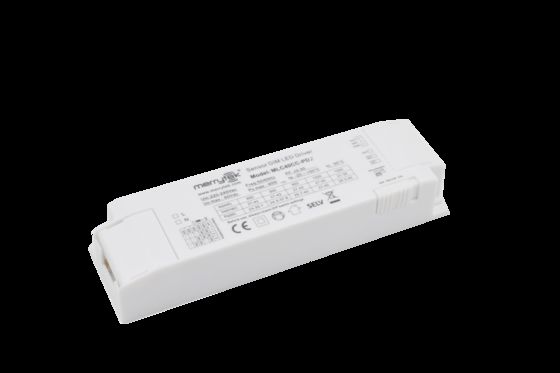

40W Geïsoleerde Sensor DIM LED Driver met Kleurtemperatuur Selectie, 900-1050mA MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE、UKCA、SAA
Modelnummer MLC40CC-PD2
Min. bestelaantal 100 -stcs
Prijs Onderhandelbaar
Verpakking Details PE-zakken, karton
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/t
Levering vermogen 10000 pc's/maand
Productdetails
Spanningsontploffing 220-240Vac 50Hz /60Hz Stand-by-vermogen ≤ 0,5 W ((Geen Apparatuur met gespleten sensorkop)
Vermogensfactor ≥0,95 (230V maximale belasting) Inrush -stroom ≤30A (100us halve stroom) @230V AC
Werkmodus CC IP-classificatie IP20
Levensduur 5 jaar garantie@Ta50/TC70°C,230V volle lading
Markeren

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
Laat een bericht achter
Productomschrijving
40W Geïsoleerde Sensor DIM LED Driver met Kleurtemperatuurselectie, 900-1050mA
Productkenmerken
  • Geïsoleerd tweestaps circuitframe, volledig dimbaar en flikkervrij
  • Ondersteunt DIP-schakelaars om de huidige versnelling in te stellen; Schuifschakelaars om de CC/CW/WW te selecteren
  • Ondersteunt 8.5V hulpvoeding, met een gesplitste sensor kan een geïntegreerde sensorfunctie worden bereikt
  • Uitgerust met PWM dimregeling poort
  • Geschikt voor diverse microgolfsensoren of draadloze slimme modules
Parameters
Ingang
Nominale spanning 220-240V AC 50Hz/60Hz
Stand-by vermogen ≤0.5W (Zonder gesplitste sensor)
Overspanning 1KV(L/N,EN61000-4-5)
Vermogensfactor ≥0.95 (230V Max belasting)
Ingangsstroom ≤0.23A @230VAC volle belasting
Inschakelstroom ≤30A(100us halve stroom)@230V AC
Werkingsrendement ≥86% (230V Max belasting)
Uitgang
Werkingsmodus CC
Type belasting LED
Flikker ≤5%
Constante stroomnauwkeurigheid Constante stroomnauwkeurigheid ±5%
Hulpdriver parameters 8.5 ±0.5VDC Stroom: 100mA Max
Onbelaste uitgangsspanning 60VDC Max
Volledige belastingsvermogen 40W Max
Belastingsstroom 900mA/950mA/1000mA/1050mA
Belastingsuitgangsspanningsbereik 900mA / 20 -42VDC
950mA / 20-45VDC
1000mA /20-40VDC
1050mA /20-38VDC
Vereisten voor afwijkingsbeveiliging
Beveiligingsmodus Ingangs-overspanningsbeveiliging; Ingang-onbelast beveiliging Ingang-kortsluiting beveiliging
Milieuvereisten
Bedrijfstemperatuur Ingebouwd: -25…+60°C
Tcase-max 85°C
Opslagtemperatuur/vochtigheid -40°C…+80°C Vochtigheid: ≤85% (niet-condenserend)
Certificeringsnormen
Certificaat CE,UKCA,SAA
Milieuvereiste RoHS2.0, Reach vereiste
Veiligheidsnormen (LVD) EN61347-1, EN61347-2-13
EMC-normen EN55015, EN61547, EN61000-3-2, EN61000-3-3
Weerstandsspanning Primair naar secundair: 3.75KVAC
IP-classificatie IP20
Productcategorie Klasse II
Overige
Bedradingsmethode Drukterminal, draaddiameter: 0.5-1.0mm²
Installatie Ingebouwd
Pakket PE-zak scheidingswand, karton (K=A)
Nettogewicht 135 ±5g
Levensduur 5 jaar garantie @Ta50/TC70°C, 230V volle belasting
Productinformatie
Bedrading en functie
Wiring diagram for 40W Isolated Sensor DIM LED Driver
Afmeting (Eenheid: mm)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
Parametercurve
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
Levensduurcurve
Life time curve for 40W Isolated Sensor DIM LED Driver
Instelling uitgangsstroom
Uitgangsstroom Spanningsbereik S1 S2
1050mA 20-38V AAN AAN
1000mA 20-40V AAN -
950mA 20-42V - AAN
900mA 20-42V - -
Initialisatie

Na het inschakelen is het half helder, en na zelfdiagnose wordt de helderheid ingesteld via de 0-10V poortspanning (volledig helder bij zwevend).

Standaardinstelling

Pas de bijbehorende stroomversnelling aan volgens de bestelling of de vraag van de klant.

Toepassingsmelding
  • Gebruik dit product volgens de specificaties. Falen kan optreden als het product buiten de gebruiksomstandigheden wordt gebruikt.
  • Het product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de DIP-schakelaars instelt.
  • De belasting LED-keten moet eerst worden aangesloten en vervolgens de ingangsspanning inschakelen, anders kan de LED-keten beschadigd raken.
  • Nadat de ingang van de LED-driver is uitgeschakeld, blijft er restspanning aan de uitgang staan, die ongeveer 3 minuten kan aanhouden.
