MLC18C-N 18W geïntegreerde sensor LED-driver Voor LED-plafondlicht, ON - OFF / Dimming MLC18C-N
| Plaats van herkomst | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MLC18C-N |
| Min. bestelaantal | 100ST |
| Prijs | Onderhandelbaar |
| Verpakking Details | Bubbelzak + Karton + Karton ((K=A)) |
| Levertijd | 1, Steekproef en kleine orde: Binnen 5 werkdagen na het ontvangen van uw betaling. 2, Bulkorde: 3-4 |
| Betalingscondities | T / T of Western Union of paypal |
| Levering vermogen | 10.000 pc's per maand |
Productdetails
| Productnaam | 18W geïntegreerde LED-driver met sensor | Uitgangsstroomconstante | 300mA/350mA |
|---|---|---|---|
| Uitgangsspanning | 60 Vdc Max. | Stand-by-vermogen | ≤1w |
| Stand-by DIM-niveau | 10% /25% | Werktemperatuur | -25°C...+50°C |
| Isolatie klasse | klasse II | Certificaat | CE |
| Beschermingsklasse | IP20 | ||
| Markeren | hoog rendement geleide bestuurder,LEIDENE Comité Lichte Bestuurder,Van de LEIDENE de Bestuurder Plafondlichtsensor |
||
Productomschrijving
MLC18C-N 18W geïntegreerde sensor LED-driver voor LED-plafondlamp, AAN - UIT / Dimmen
1, Stand-by-vermogen ≤1W
2, Ondersteunt montagehoogte tot 6m Max.
3, Stand-by dimniveau is optioneel, 10%/ 25%.
4, Werkmodus: Automatisch aan/uit of dimmen op basis van beweging en omgevingslichtniveau.
5, Compact formaat maakt de drivers eenvoudig te installeren in armaturen en zorgt voor een eenvoudigere lichtstructuur.

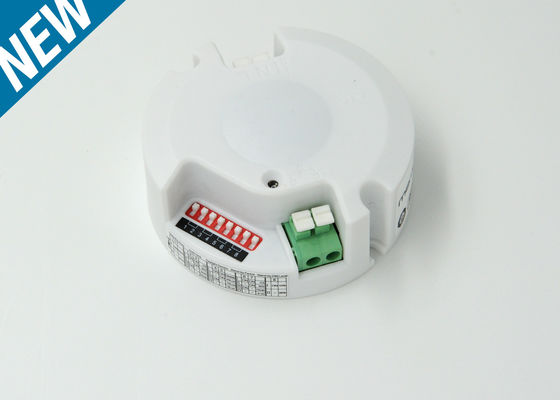

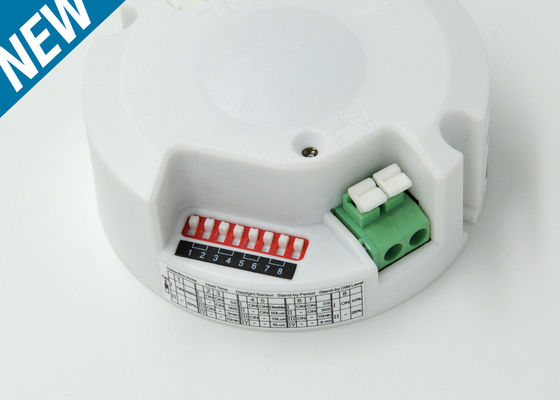

6, Detectiegebied, tijdsvertraging, daglichtdrempel, stand-by dimtijd en stand-by dimniveau kunnen worden ingesteld via DIP-schakelaar.
7, Sensor DIM LED-drivers, oorspronkelijk gepionierd door Merrytek, zijn innovatieve producten geïntegreerd met HF-bewegingsdetector, daglichtsensor en LED-voeding.
Specificaties
| Ingang | Bedrijfsspanningsbereik | 198-264V AC, 50Hz/60Hz |
| Nominale spanning | 220-240V AC, 50Hz/60Hz | |
| Ingangsstroom | 0.11A MAX | |
| Belastingsvermogen | ≥0.90 (230V volle belasting) | |
| Stand-by vermogen | ≤1W | |
| Werkingsrendement | 85% Max.@230V AC (volle belasting) | |
| Bedradingsmethode | Drukconnector, draaddiameter:0.5-0.75mm2 | |
| Uitgang | Werkingsmodel | Constante stroom |
| Type belasting | LED | |
| Onbelaste uitgangsspanning | 60V DC Max | |
| Volledige belastingsvermogen | 16W Max | |
| Belastingsuitgangsspanningsbereik | 24-53V DC | |
| Belastingsuitgangsstroom | 300mA/350mA | |
| Bedradingsmethode | Drukconnector, draaddiameter:0.5-0.75mm2 | |
| Sensorparameters | Bedrijfsfrequentie | 5.8 GHz ±75 MHz, ISM-band. |
| Zendvermogen | 0.5mW Max. | |
| Houdtijd | 5S/ 1min /5min/10min | |
| Stand-by DIM-niveau | 10%/25% | |
| Stand-by periode | 0S/1min /10min/ +∞ | |
| Detectiegebied | 50%/100% | |
| Daglichtsensor | 5Lux / 25Lux /50Lux / Uitschakelen | |
| Daglicht aan/uit | N.v.t. | |
| Detectieradius | 4-6m (montagehoogte 3m) (zie opmerking 2) | |
| Montagehoogte | 6m Max. | |
| Detectiehoek | 150° (Wandmontage), 360° (Plafondmontage) | |
| Draadloze module | Bedrijfsfrequentie | N.v.t. |
| Zendvermogen | N.v.t. | |
| Zendafstand | N.v.t. | |
| Modulatiemodus | N.v.t. | |
| Aantal coderingen | N.v.t. | |
Bediening Omgeving | Bedrijfstemperatuur | -25°C…+50°C |
| Opslagtemperatuur | -40°C…+80°C (Vochtigheid: 85% niet-condenserend) | |
| Certificeringsnormen | Veiligheidsnormen | EN61347-1, EN61347-2-13 |
| EMC-normen | EN55015, EN61547, EN61000-3-2, EN61000-3-3 | |
| MilieuVereiste | Conform RoHS | |
| Certificaat | CE | |
| IP-classificatie | IP20 | |
| Beschermingsklasse | Klasse II | |
| Installatie | Ingebouwd | |
| Afmeting | Φ68mm, H 26mm | |
| Nettogewicht | 60.1g | |
| Pakket | Bubble bag+Tussenschot + Doos (K=A) | |
| Levensduur | 30.000 uur @Ta 230V volle belasting | |
Opmerking | ||
Afmeting (mm)
Bedradingsschema
*De sensor is ontworpen om slechts één belasting aan te sluiten. Het aansluiten van meer dan één belasting kan de sensor beschadigen.
Structuur
Detectiepatroon
Plafondmontage
Plafondmontagehoogte: 3m Gevoeligheid: 100%/50% | Plafondmontagehoogte: 6m Gevoeligheid: 100%/50% |
Normale beweging (Snelheid: 1m/s) |
Normale beweging (Snelheid: 1m/s) |
Langzame beweging (Snelheid 0,3 m/s) |
Langzame beweging (Snelheid: 0,3 m/s) |
Wandmontage
Horizontale montagehoogte: 2m Gevoeligheid: 100%/50% | |
Normale beweging (Snelheid: 1m/s) |
Langzame beweging (Snelheid 0,3 m/s) |
Functie
1) Aan/Uit-functie (Stand-by periode ingesteld op '0S')
2) 2-staps dimfunctie (stand-by periode ingesteld op "+∞")
3) 3-staps dimfunctie (Stand-by periode ingesteld op '1min/10min')
Initialisatie
1) Aan/Uit-functie / 3-staps dimfunctie:
Na het inschakelen schakelt de sensor automatisch het licht in met 100% helderheid. Na 10 seconden schakelt hij het licht uit. Tijdens de initialisatie kan de sensor geen beweging detecteren.
2) 2-staps dimfunctie:
Na het inschakelen schakelt de sensor automatisch het licht in met 100% helderheid. Na 10 seconden dimt het licht tot een laag lichtniveau (ingesteld door stand-by dimniveau). Tijdens de initialisatie kan de sensor geen beweging detecteren.
Fabrieksinstelling
Detectiegebied: 100%, Houdtijd: 5S, Daglichtsensor: Uitgeschakeld, Stand-by DIM-niveau: 25%, Stand-by periode: +∞
Toepassingsmelding
Zorg ervoor dat de stroom is uitgeschakeld voordat u de DIP-schakelaarinstellingen aanpast.
