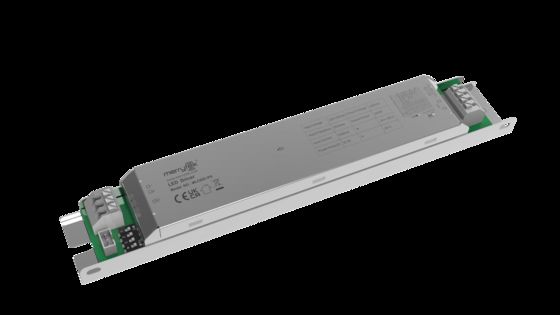

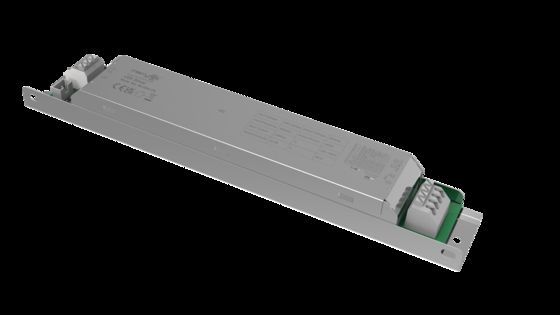

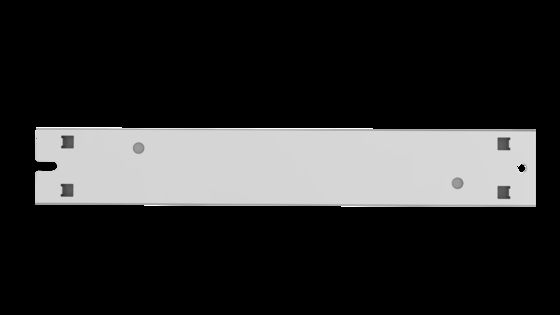

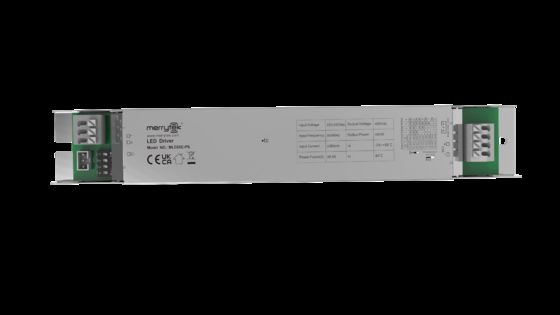

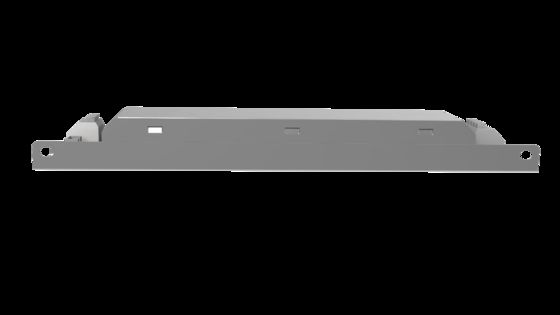

65W Geïsoleerde Sensor DIM Led Driver, Met PWM Dimming Terminal, 1200-1600mA Stroom MLC65C-PS

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE、UKCA、SAA
Modelnummer MLC65C-PS
Min. bestelaantal 100 -stcs
Prijs Onderhandelbaar
Verpakking Details PE-zakdakspaan, karton (K=A)
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/t
Levering vermogen 10000 pc's/maand
Productdetails
Spanningsontploffing 220-240Vac 50Hz/60Hz Stand-by-vermogen ≤0,5 W (uitgerust met Merrytek 5,8 Ghz detectie-splithead)
Vermogensfactor ≥0,95 (230V maximale belasting) Werkmodel Constante stroom
Flikker ≤5% IP-classificatie IP20
Levensduur 5 jaar garantie@Ta 230V volle lading
Markeren

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
Laat een bericht achter
Productomschrijving
65W Geïsoleerde Sensor DIM Led Driver, Met PWM Dimming Terminal, 1200-1600mA Stroom
Productkenmerken
  • Geïsoleerd tweestaps circuitframe, volledig dimmen en flikkervrij
  • Ondersteuning voor DIP-schakelaars om de stroomversnelling in te stellen
  • Ondersteuning voor 12V hulpvoeding, met gesplitste sensor kan geïntegreerde sensorfunctie bereiken
  • Uitgerust met PWM dimmingscontrolepoort
  • Geschikt voor diverse microgolfsensoren of draadloze slimme modules
Parameters
Productserie MLC60C-PS
Nominale spanning 220-240V AC 50Hz/60Hz
Stand-by vermogen ≤0.5W (Uitgerust met Merrytek 5.8Ghz gesplitste sensor)
Overspanning 1KV(L/N,EN61000-4-5)
Vermogensfactor ≥0.95 (230V Max belasting)
Ingangsstroom ≤0.23A @230VAC volle belasting
Inschakelstroom <20A(100us halve stroom)@230V AC
Werkingsrendement ≥86% (230V Max belasting)
Uitgang
Werkingsmodel CC
Type belasting LED
Flikker ≤5%
Constante stroomnauwkeurigheid Constante stroomnauwkeurigheid ±5%
Hulpdriverparameters 12VDC Stroom: 100mA Max
Onbelaste uitgangsspanning 60VDC Max
Volledige belasting vermogen 65W Max
Belastingsstroom 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
Belastingsuitgangsspanningsbereik 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
Vereisten voor afwijkingsbeveiliging
Beveiligingsmodus Ingangs-overspanningsbeveiliging | Ingang-onbelast beveiliging | Ingang-kortsluitbeveiliging
Omgevingsvereisten
Bedrijfstemperatuur Ingebouwd: -25...+50℃
Maximale schaaltemperatuur(Tc) 85℃
Opslagtemperatuur/vochtigheid -40℃...+80℃ Vochtigheid: ≤85% (niet-condenserend)
Certificaatnormen
Certificaat CE,UKCA,SAA
Milieuvereiste RoHS2.0, Reach-vereiste
Veiligheidsnormen(LVD) EN61347-1, EN61347-2-13
EMC-normen EN55015, EN61547, EN61000-3-2, EN61000-3-3
Weerstandsspanning Primair naar secundair: 3.75KVAC Primair naar aarde :1.5KVAC
IP-classificatie IP20
Productcategorie Klasse I
Overige
Bedradingsmethode Drukterminal, draaddiameter:0.5-1.0mm2
Installatie Ingebouwd
Pakket PE-zak scheidingswand, karton(K=A)
Nettogewicht 225±5g
Levensduur 5 jaar garantie@Ta 230V volle belasting
Gesplitste Hoofd Collocatie
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
Productinformatie

Bedrading en functie

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

Afmeting (Eenheid:mm)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
Parametercurve
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
Levensduurcurve
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
Uitgangsstroominstelling
Uitgangsstroom Spanningsbereik S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - AAN
1300mA 15-42V - - AAN -
1350mA 15-42V - - AAN AAN
1400mA 15-42V - AAN AAN -
1450mA 15-42V - AAN AAN AAN
1500mA 15-42V AAN - AAN AAN
1550mA 15-42V AAN AAN AAN -
1600mA 15-40V AAN AAN AAN AAN
Initialisatie

Bij inschakeling is het constant aan. Wanneer de sensor is geconfigureerd, verandert deze volgens de status van de sensor.

Standaardinstelling

Pas de bijbehorende stroomversnelling aan volgens de bestelling of de vraag van de klant.

Toepassingsmelding
  • Gebruik dit product volgens de specificaties. Falen kan optreden als het product buiten de gebruiksomstandigheden wordt gebruikt.
  • Het product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de instellingen van de DIP-schakelaars wijzigt.
  • De LED-keten van de belasting moet eerst worden aangesloten en vervolgens de ingangsspanning inschakelen, anders kan de LED-keten beschadigd raken.
  • Nadat de ingang van de LED-driver is uitgeschakeld, zal er restspanning aan de uitgangszijde zijn, die ongeveer 3 minuten kan aanhouden.
