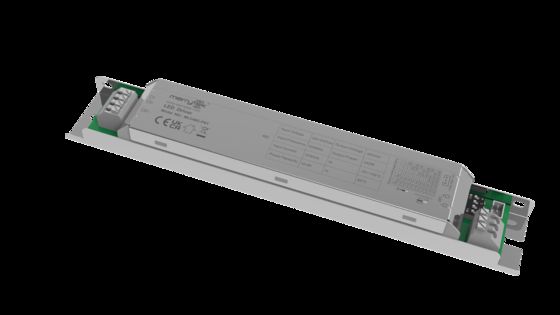

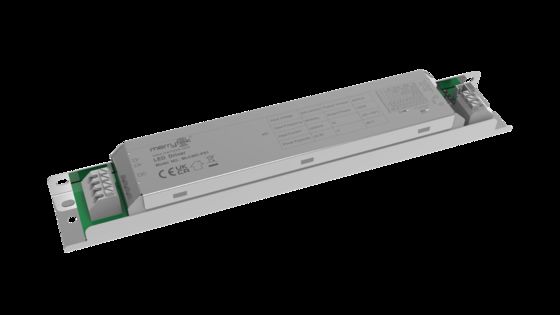

45W Geïsoleerde Sensor DIM Led Driver, Met PWM Dimming Terminal, 600-1050mA Stroom MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE、UKCA、SAA
Modelnummer MLC40C-PS1
Min. bestelaantal 100 -stcs
Prijs Onderhandelbaar
Verpakking Details PE-zakdakspaan, karton (K=A)
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/t
Levering vermogen 10000 pc's/maand
Productdetails
Spanningsontploffing 220-240Vac 50Hz/60Hz Stand-by-vermogen ≤0,5 W (uitgerust met Merrytek 5,8 Ghz detectie-splithead)
Vermogensfactor ≥0,95 (230V maximale belasting) Werkmodel Constante stroom
Flikker ≤5% IP-classificatie IP20
Levensduur 5 jaar garantie@Ta 230V volle lading
Markeren

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Laat een bericht achter
Productomschrijving
45W Geïsoleerde Sensor DIM Led Driver, Met PWM Dimming Terminal, 600-1050mA Stroom
Productkenmerken
  • Geïsoleerd tweefasig circuitframe, volledig dimbaar en flikkervrij
  • Ondersteunt DIP-schakelaars om de stroomversnelling in te stellen
  • Ondersteunt 12V hulpvoeding, met gesplitste sensor kan geïntegreerde sensorfunctie bereiken
  • Uitgerust met PWM dimregeling poort
  • Geschikt voor diverse microgolfsensoren of draadloze slimme modules
Technische Parameters
Productserie MLC40C-PS1
Nominale spanning 220-240V AC 50Hz/60Hz
Stand-by vermogen ≤0.5W (Uitgerust met Merrytek 5.8Ghz gesplitste sensor)
Overspanning 1KV(L/N,EN61000-4-5)
Vermogensfactor ≥0.95 (230V Max belasting)
Ingangsstroom ≤0.23A @230VAC volle belasting
Inschakelstroom <20A(100us halve stroom)@230V AC
Werkingsrendement ≥86% (230V Max belasting)
Uitgang
Werkingsmodel CC
Type belasting LED
Flikker ≤5%
Constante stroom nauwkeurigheid Constante stroom nauwkeurigheid ±5%
Hulpdriver parameters 12VDC Stroom: 100mA Max
Onbelaste uitgangsspanning 60VDC Max
Volledige belasting vermogen 40W Max
Belastingsstroom 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
Belastingsuitgangsspanningsbereik 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / /9-42VDC 1000mA / 9-40VDC
Vereisten voor afwijkingsbeveiliging
Beveiligingsmodus Ingangs-overspanningsbeveiliging | Ingang-onbelast beveiliging | Ingang-kortsluiting beveiliging
Omgevingsvereisten
Bedrijfstemperatuur Ingebouwd: -25…+50℃
Maximale schaaltemperatuur(Tc) 85℃
Opslagtemperatuur/vochtigheid -40℃…+80℃ Vochtigheid: ≤85% (niet-condenserend)
Certificaatnormen
Certificaat CE,UKCA,SAA
Milieuvereiste RoHS2.0, Reach vereiste
Veiligheidsnormen(LVD) EN61347-1, EN61347-2-13
EMC-normen EN55015, EN61547, EN61000-3-2, EN61000-3-3
Weerstandsspanning Primair naar secundair: 3.75KVAC Primair naar aarde: 1.5KVAC
IP-classificatie IP20
Productcategorie Klasse I
Overige
Bedradingsmethode Drukterminal, draaddiameter:0.5-1.0mm2
Installatie Ingebouwd
Pakket PE zak scheidingswand, doos(K=A)
Nettogewicht 174±5g
Levensduur 5 jaar garantie@Ta 230V volle belasting
Gesplitste hoofdcollocatie
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Productinformatie
Bedrading en functie
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Afmeting (eenheid:mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Parametercurve
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Levensduurcurve
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Uitgangsstroominstelling
Uitgangsstroom Spanningsbereik S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - AAN
700mA 9-42V - - AAN -
750mA 9-42V - - AAN AAN
800mA 9-42V - AAN - AAN
850mA 9-42V - AAN AAN -
900mA 9-42V - AAN AAN AAN
950mA 9-42V AAN AAN - AAN
1000mA 9-40V AAN AAN AAN -
1050mA 9-38V AAN AAN AAN AAN
Initialisatie

Bij inschakeling brandt het constant. Wanneer de sensor is geconfigureerd, verandert deze volgens de status van de sensor.

Standaardinstelling

Pas de bijbehorende stroomversnelling aan volgens de bestelling of de vraag van de klant.

Toepassingsmelding
  • Gebruik dit product volgens de specificaties. Falen kan optreden als het product buiten de gebruiksomstandigheden wordt gebruikt.
  • Het product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de instellingen van de DIP-schakelaars wijzigt.
  • De belasting LED-keten moet eerst worden aangesloten en vervolgens de ingangsspanning inschakelen, anders kan de LED-keten beschadigd raken.
  • Nadat de ingang van de LED-driver is uitgeschakeld, zal er restspanning aan de uitgangskant zijn, die ongeveer 3 minuten kan aanhouden.
