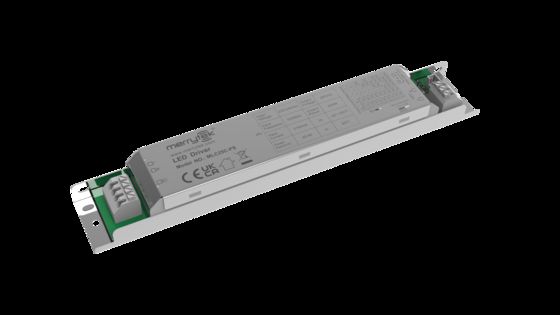

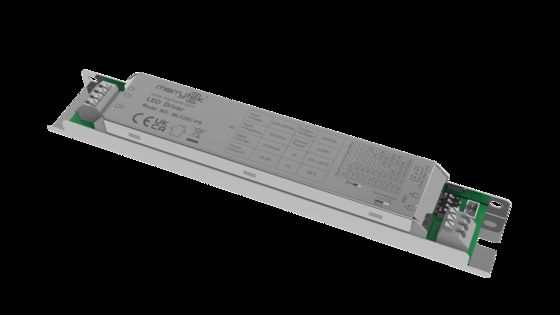

25W Geïsoleerde Sensor DIM Led Driver, Met PWM Dim Terminal, 300-700mA Stroom MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE、UKCA、SAA
Modelnummer MLC25C-PS
Min. bestelaantal 100 -stcs
Prijs Onderhandelbaar
Verpakking Details PE-zakdakspaan, karton (K=A)
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/t
Levering vermogen 10000 pc's/maand
Productdetails
Spanningsontploffing 220-240Vac 50Hz/60Hz Stand-by-vermogen ≤0,5 W (uitgerust met Merrytek 5,8 Ghz detectie-splithead)
Vermogensfactor ≥0,95 (230V maximale belasting) Werkmodel Constante stroom
Flikker ≤5% IP-classificatie IP20
Levensduur 5 jaar garantie@Ta 230V volle lading
Markeren

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
Laat een bericht achter
Productomschrijving
25W Geïsoleerde Sensor DIM Led Driver, Met PWM Dimming Terminal, 300-700mA Stroom
Productkenmerken
  • Geïsoleerd tweestaps circuitframe, volledig dimbaar en flikkervrij.
  • Ondersteuning voor DIP-schakelaars om de stroomversnelling in te stellen.
  • Ondersteuning voor 12V hulpvoeding, met een sensor-splitkop kan een geïntegreerde sensorfunctie worden bereikt.
  • Uitgerust met PWM dimming controlepoort.
  • Geschikt voor diverse microgolfsensoren of draadloze slimme modules.
Parameters
Productserie MLC25C-PS
Nominale spanning 220-240V AC 50Hz/60Hz
Stand-by vermogen ≤0.5W (Uitgerust met Merrytek 5.8Ghz sensor-splitkop)
Overspanning 1KV(L/N,EN61000-4-5)
Vermogensfactor ≥0.95 (230V Max belasting)
Ingangsstroom ≤0.13A @230VAC volle belasting
Inschakelstroom <15A(100us halve stroom)@230V AC
Werkingsrendement ≥84% (230V Max belasting)
Uitgang
Werkingsmodus CC
Type belasting LED
Flikker ≤5%
Constante stroomnauwkeurigheid Constante stroomnauwkeurigheid ±5%
Hulpdriverparameters 12VDC Stroom: 100mA Max
Onbelaste uitgangsspanning 60VDC Max
Volledige belasting vermogen 25W Max
Belastingsstroom 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA
Belastingsuitgangsspanningsbereik 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
Vereisten voor afwijkingsbeveiliging
Beveiligingsmodus Ingangs-overspanningsbeveiliging | Ingang-onbelast beveiliging | Ingang-kortsluiting beveiliging
Milieuvereisten
Bedrijfstemperatuur Ingebouwd: -25…+50°C
Maximale schaaltemperatuur(Tc) 85°C
Opslagtemperatuur/vochtigheid -40°C…+80°C Vochtigheid: ≤85% (niet-condenserend)
Certificaatnormen
Certificaat CE,UKCA,SAA
Milieuvereiste RoHS2.0, Reach vereiste
Veiligheidsnormen(LVD) EN61347-1, EN61347-2-13
EMC-normen EN55015, EN61547, EN61000-3-2, EN61000-3-3
Weerstandsspanning Primair naar secundair: 3.75KVAC Primair naar aarde: 1.5KVAC
IP-classificatie IP20
Productcategorie Klasse I
Overige
Bedradingsmethode Drukterminal, draaddiameter:0.5-1.0mm2
Installatie Ingebouwd
Pakket PE-zak scheidingswand, karton(K=A)
Nettogewicht 144.5±5g
Levensduur 5 jaar garantie@Ta 230V volle belasting
Splitkop Combinatie
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Productinformatie

Bedrading en functie

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Afmeting (Eenheid:mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Parametercurve
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Levensduurcurve
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Uitgangsstroominstelling
Uitgangsstroom Spanningsbereik S1 S2 S3 S4
300mA 9-42V - - - -
350mA 9-42V - - - AAN
400mA 9-42V - - AAN -
450mA 9-42V - - AAN AAN
500mA 9-42V - AAN AAN -
550mA 9-42V - AAN AAN AAN
600mA 9-42V AAN - AAN AAN
650mA 9-38V AAN AAN AAN -
700mA 9-36V AAN AAN AAN AAN
Initialisatie

Bij inschakeling brandt het lampje continu. Wanneer de sensor is geconfigureerd, verandert deze afhankelijk van de status van de sensor.

Standaardinstelling

Pas de bijbehorende stroomversnelling aan volgens de bestelling of de vraag van de klant.

Toepassingsmelding
  • Gebruik dit product volgens de specificaties. Falen kan optreden als het product buiten de gebruiksomstandigheden wordt gebruikt.
  • Het product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de instellingen van de DIP-schakelaars wijzigt.
  • De LED-keten van de belasting moet eerst worden aangesloten en vervolgens de ingangsspanning inschakelen, anders kan de LED-keten beschadigd raken.
  • Nadat de ingang van de LED-driver is uitgeschakeld, zal er restspanning aan de uitgangszijde zijn, die ongeveer 3 minuten kan aanhouden.
