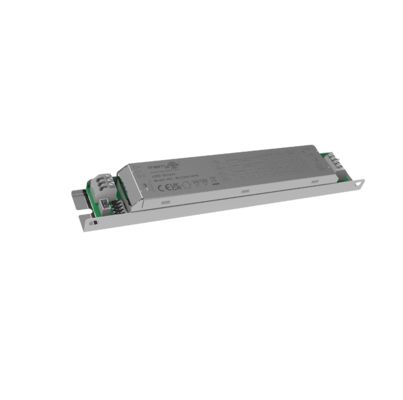

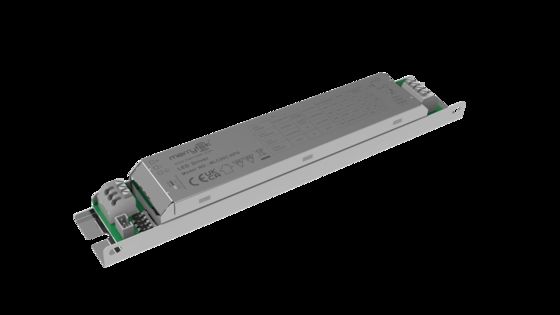

18.9W Max Sensor Dim Led Driver, PWM Dimming Met 12V Hulpvoeding, Voor Lange Strip Lamp MLC20C-NPS

  • 18.9W Max Sensor Dim Led Driver, PWM Dimming With 12V Auxiliary Power Supply, For Long Strip Lamp MLC20C-NPS
  • 18.9W Max Sensor Dim Led Driver, PWM Dimming With 12V Auxiliary Power Supply, For Long Strip Lamp MLC20C-NPS
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE, SAA
Modelnummer MLC20C-NPS
Min. bestelaantal 100 -stcs
Prijs Onderhandelbaar
Verpakking Details Bubble tas dakbord, doos （k = a）
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/t
Levering vermogen 10000 pc's/maand
Productdetails
Nominale spanning 198-264VAC 50Hz/60Hz Stand-by-vermogen ≤0.3W
Surge Current <22a (100us halfstroom) @230VAC Bedrijfstemperatuur -25℃~+50℃
Certificaat Ce \ saa Levensduur Vijf jaar garantie (ta = 50 ℃@230VAC volledige belasting)
Markeren

18.9W sensor dim LED driver

,

PWM dimming LED driver with 12V auxiliary

,

long strip lamp LED driver
Laat een bericht achter
Productomschrijving
18.9W Max Sensor Dim Led Driver, PWM Dimming Met 12V Hulpvoeding, Voor Lange Strip Lamp
Productkenmerken
  • Niet-geïsoleerde voeding voor metalen strip; flikkervrije PWM dimbare voeding; met 12V hulpvoeding; passend bij verschillende sensoren en draadloze smart modules.
  • Geweldige prestaties, hoge efficiëntie, hoge PF-waarde en laag stand-by vermogen; voldoet aan de nieuwe ERP-norm en aan CE, SAA certificeringsnormen.
  • Ingebouwde voeding is geschikt voor stripverlichting; parameters wijzigen via DIP-schakelaars.
Parameters
Productnr. MLC20C-NPS
Ingang Spanningsbereik 198-264Vac 50Hz/60Hz
Ingangsstroom 0.1A (@230Vac volle belasting)
Bedrijfsspanning 220-240Vac 50Hz/60Hz
Onbelast Vermogen ≤0.3W
Stand-by Vermogen ≤0.3W
Vermogensfactor ≥0.9 (@230Vac volle belasting)
Werkende Efficiëntie 85% (230V Max belasting)
THD ≤20%(@230V ac volle belasting)
Lekkage Stroom <0.5mA/240V
Piekstroom <22A (100us halve stroom) @230Vac
Uitgang Werkingsmodel Constante Stroom
Type belasting LED
Starttijd ≤1S (@230Vac volle belasting)
Rimpelstroom ±5% (@230Vac volle belasting, LED volle belasting)
Stroboscoop Frequentie Vereiste Flikkervrij (≤5%)
Onbelaste Uitgangsspanning 65Vdc Max
Belast Vermogen 18.9W Max
Belast Stroom 200mA250mA300mA350mA (instelbaar met DIP-schakelaars)
Belastingsspanningsbereik 30-54Vdc
Aansluitpoort PWM Ja (5V en 3.3V PWM-signalen zijn compatibel)
Poort Aansluitmethode 3PIN PH2.0 rijnaald terminal
Hulpvoeding Spanning 12V±1V
Stroom Max100mA
Beschermingsvereisten Bedrijfstemperatuur/Vochtigheid -25℃~+50℃
Opslagtemperatuur/Vochtigheid -40℃~+80℃ Vochtigheid: 85% (Niet-condenserend)
Atmosferische Druk 86~106KPa
Bliksem Overspanning LN:1KV
Certificeringsnormen Veiligheidsnormen (LVD) EN61347-1,EN61347-2-13
EMC Normen EN55015,EN61547,EN61000-3-2,EN61000-3-3
Weerstandsspanning 1500V AC 5mA 60S (ingang "L N" naar uitgang SEC+ SEC-)
Milieuvereiste Conform RoHS
Certificaat CE SAA
Uitgangsstroom Nauwkeurigheid ±5%
Bedrading Drukterminal, draaddiameter: 0.5-1.0mm2
IP-classificatie IP20
Beschermingsklasse Klasse II
Installatie Ingebouwd
Afmeting 195*30*21mm
Nettogewicht 135g±3g
Garantie Vijf jaar garantie (Ta=50℃@230Vac volle belasting)
Productkarakteristiek Testen
LED driver product testing photo 1 LED driver product testing photo 2
Productinformatie
Afmeting (eenheden: mm)
LED driver dimension diagram
Bedrading
LED driver wiring diagram
Functie
LED driver function diagram
Installatie
LED driver installation diagram 1 LED driver installation diagram 2
Dip-schakelaar Instelling
I nominaal (CC) 1 2
350mA AAN AAN
300mA AAN -
250mA - AAN
200mA - -
Initialisatie

Na het inschakelen is het half helder, en na zelfdiagnose wordt de helderheid ingesteld via de 0-10V / PWM-poortspanning (volledig helder is opgeschort).

Toepassingsmelding
  1. Gebruik het product volgens de specificaties. Falen kan optreden als het product buiten de servicevoorwaarden wordt gebruikt.
  2. Sluit eerst de belastingen aan voordat u de ingangsspanning inschakelt; anders kan de belasting beschadigd raken.
  3. Nadat de ingangsspanning van de LED-driver is uitgeschakeld, heeft het uitgangseinde nog steeds restspanning, die ongeveer 3 minuten kan aanhouden.
  4. Dit product is een niet-geïsoleerde voeding:
    • Om elektrisch risico te vermijden, niet bedienen met ingeschakelde stroom voordat de belasting is aangesloten.
    • Om de sensorkop te beschadigen, moet de stroom ook worden uitgeschakeld voordat u deze aansluit.
