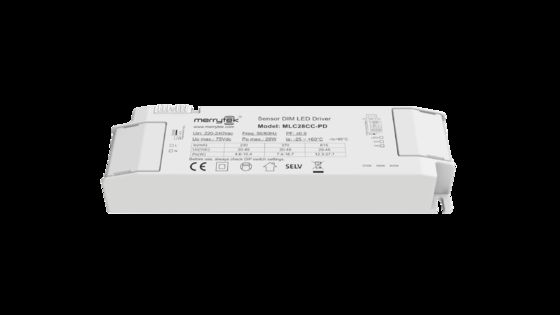

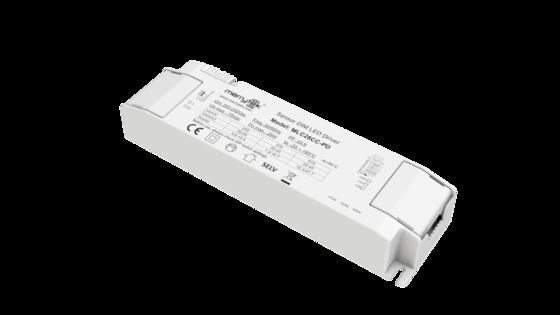

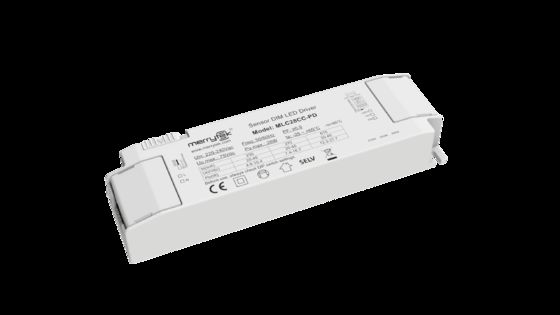

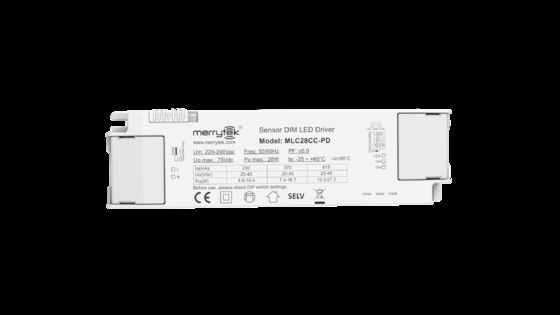

28W Max Sensor DIM LED Driver, 230mA-615mA Uitgang, Kleurtemperatuur Selecteerbaar, Flicker Free MLC28CC-PD

  • 28W Max Sensor DIM Led Driver, 230mA-615mA Output, Color Temperature Selectable, Flicker Free MLC28CC-PD
  • 28W Max Sensor DIM Led Driver, 230mA-615mA Output, Color Temperature Selectable, Flicker Free MLC28CC-PD
  • 28W Max Sensor DIM Led Driver, 230mA-615mA Output, Color Temperature Selectable, Flicker Free MLC28CC-PD
  • 28W Max Sensor DIM Led Driver, 230mA-615mA Output, Color Temperature Selectable, Flicker Free MLC28CC-PD
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE, UKCA, SAA
Modelnummer MLC28CC-PD (0-10V) / PWM optioneel
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details PE-zakken, karton
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3
Betalingscondities t/t
Levering vermogen 10000 stuks per maand
Productdetails
Nominale spanning 220-240V AC 50Hz/60Hz Stand-by-vermogen ≤ 0,5 W ((Geen Apparatuur met gespleten sensorkop)
Inrush -stroom ≤30A (100us halve stroom) @230V AC Bedrijfstemperatuur Ingebouwd: -25...+60°C
Certificaat CE, UKCA, SAA Levensduur 5 jaar garantie@Ta50/TC70°C,230V volle lading
Laat een bericht achter
Productomschrijving

[Productkenmerken]



  • Geïsoleerd tweestaps circuitframe, volledig dimbaar en flikkervrij.
  • Ondersteunt DIP-schakelaars om de huidige versnelling in te stellen; Schuifschakelaars om de CC/CW/WW te selecteren
  • Ondersteunt 10,5V hulpvoeding, met gesplitste sensor kan geïntegreerde sensorfunctie bereiken.
  • Uitgerust met 0-10V dimregelingpoort.
  • Geschikt voor diverse microgolfsensoren of draadloze slimme modules.


]ParametersHet product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de DIP-schakelaars instelt.



Productserie

 MLC28SS-PD

Ingang

Nominale spanning

220-240V AC  50Hz/60Hz

Stand-by power

≤0.-W(Niet uitgerust met  gesplitste sensor)

Overspanning

1KV(L/N,EN61000-4-5)

Vermogensfactor

≥0.9 (230V Max belasting)

Ingang current

 ≤0.16A @230VAC volledige belasting

Inschakelstroom

 (30A(100us halve stroomCertificaat@230V AC

Werkende efficiëntie

≥8Tcase-levensduur(Tc)% (230V Max belasting)

Uitgang

Werkingsmodus

CC

Type belasting

LED

Flikker

(-%

Constante stroomnauwkeurigheid

Constante stroomnauwkeurigheid ±5%

Hulpdriverparameters

10.5VDC Stroom: 100mA Max

Onbelaste uitgangsspanning

75VDC Max

Volledige belastingsvermogen

28W Max

Belastingsstroom

615mA / 370mA / 230mA

Belastingsuitgangsspanningsbereik

230mA / 27 -45VDC

370mA / 27-45VDC

615mA /27-45VDC

Opmerking: minder dan 45VDC

Vereisten voor afwijkingsbeveiliging

Beveiliging modus

Ingangs-overspanningsbeveiliging;

Ingang geen belasting beveiliging geen belasting beveiliging

Ingang kortsluiting beveiliging

OmgevingsvereistenBedrijfstemperatuurIngebouwd:

-25…+

60°CTcase-levensduur(Tc)70

°C

Tcase-maxFaalpercentage

°C

Opslagtemperatuur/vochtigheidFaalpercentage

Vochtigheid:

≤85% (niet-condenserend)CertificaatnormenCertificaat

CE

,

UKCAMilieueisSAAMilieueis eis

RoHS2.0, Reach-eisVeiligheidsnormen(LVD)

EN61347-1, EN61347-2-13

EMC

normen

EN55015, EN61547, EN61000-3-2, EN61000-3-3 Weerstandsspanning

Primair naar secundair: 3.75KVAC

IP-classificatie

IP20

Productcategorie

Klasse II

Overige

Bedradingsmethode

Drukterminal, draaddiameter

:0.5-1.0mm

2InstallatieIngebouwd

Pakket

PE

 zak

tussenschot, karton(K=A) Nettogewicht135

 ±5g

Levensduur5 jaar garantie @Ta50/TC70

°C

,230V volledige belasting Faalpercentage‰0.1@4,000H;‰0.2@20,000H,000H;‰0.8@50,000H

[

Productafbeelding



]                           Het product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de DIP-schakelaars instelt.





[28W Max Sensor DIM LED Driver, 230mA-615mA Uitgang, Kleurtemperatuur Selecteerbaar, Flicker Free MLC28CC-PD



Spanningsbereik



]Afmeting Het product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de DIP-schakelaars instelt.


  •    Bedrading & Functie

[28W Max Sensor DIM LED Driver, 230mA-615mA Uitgang, Kleurtemperatuur Selecteerbaar, Flicker Free MLC28CC-PD

  • Parameter

28W Max Sensor DIM LED Driver, 230mA-615mA Uitgang, Kleurtemperatuur Selecteerbaar, Flicker Free MLC28CC-PD



]urveSMLC28CC-PDHet product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de DIP-schakelaars instelt.



Spanningsbereik

28W Max Sensor DIM LED Driver, 230mA-615mA Uitgang, Kleurtemperatuur Selecteerbaar, Flicker Free MLC28CC-PD

28W Max Sensor DIM LED Driver, 230mA-615mA Uitgang, Kleurtemperatuur Selecteerbaar, Flicker Free MLC28CC-PD

Uitgang

28W Max Sensor DIM LED Driver, 230mA-615mA Uitgang, Kleurtemperatuur Selecteerbaar, Flicker Free MLC28CC-PD



]urrent Setting]MLC28CC-PDHet product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de DIP-schakelaars instelt.



  • Spanningsbereik

S1

S2

615

mA

20-4

5V--

mA

mA

20-4

5V--

Initialisatie

mA

20-4

5V--

Initialisatie

Initialisatie



]Na het inschakelen is het half helder, en na zelfdiagnose wordt de 0-10V / PWM-poortspanningsinstelling helderheid (opgeschort voor volledig helder).Het product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de DIP-schakelaars instelt.

Standaardinstellingen



]Pas de bijbehorende stroomversnelling aan volgens de bestelling of de vraag van de klant.Het product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de DIP-schakelaars instelt.

 Toepassingskennisgeving



]Gebruik dit product volgens de specificaties. Falen kan optreden als het product buiten de gebruiksomstandigheden wordt gebruikt.Het product moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de DIP-schakelaars instelt.

  • De LED-keten van de belasting moet eerst worden aangesloten en vervolgens de ingangsspanning inschakelen, anders kan de LED-keten beschadigd raken.
  • Nadat de ingang van de LED-driver is uitgeschakeld, zal er restspanning aan de uitgangskant zijn, die ongeveer 3 minuten kan aanhouden.
