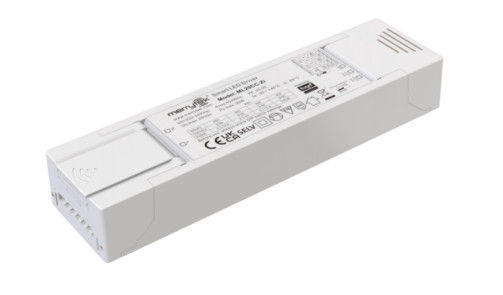

Witte Smart LED Driver 20W 250-400mA Tuya Bluetooth MESH CC Constante stroom afstembaar

  • White Smart LED Driver 20W 250-400mA Tuya Bluetooth MESH CC Constant Current Tunable
Place of Origin Shenzhen, China
Merknaam Merrytek
Certificering CE
Model Number ML20CC-B
Minimum Order Quantity 100PCS
Prijs Onderhandelbaar
Packaging Details PE bag clapboard, carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Spanningsontploffing 220-240Vac 50Hz /60Hz Invoerstroom 0.13A max., 0.12A max., 0.26A max., 0.26A max.
Vermogensfactor ≥ 0,95 @ 230VAC (volledige belasting) Stand-by-vermogen ≤ 0,5 W (@230Vac)
Werkwijze Constant Current Certificering CE
IOT Tuya Bluetooth kenmerk Constante stroom afstembaar wit
Uitgangsspanning 9-50Vdc IP-classificatie IP20
Categorie Klasse II Garantie 5 jaar
Markeren

20W Smart LED Driver

,

250-400mA Smart LED Driver

,

Tuya Smart LED Driver
Laat een bericht achter
Productomschrijving

20W 250-400mA Tuya Bluetooth MESH CC constante stroom instelbare witte Smart LED Driver



[Productkenmerken]

  • Ingebouwde Tuya Bluetooth module
  • Flikkervrij voor het gehele dimmenbereik
  • Stand-by vermogen lager dan 0,5 W
  • Bescherming: kortsluiting / overspanning
  • 5 jaar garantie



[Parameter]

  Micro-serie ML20C-B ML20CC-B ML46B ML46CC-B
Invoer Werkspanning 198-264VAC 50Hz /60Hz
Nominale ingangsspanning 220-240VAC 50Hz /60Hz
DC-invoerspanning 200-240VDC
Invoerstroom 0.13A max. 0.12A max. 0.26A max. 0.26A max.

Input Inrush-stroom

(halfstroompulssbreedte 100US) @230VAC

 < 15A < 30A
Vermogensfactor ≥ 0,95 @ 230VAC (volledige belasting)
Totale harmonische vervorming Typisch: 15% (@230Vac, 100% belasting)
Vermogen zonder belasting ≤ 0,5 W
Stand-by-vermogen ≤ 0,5 W (@230Vac)
Efficiëntie@230VAC Volle lading 84% max. 88% max.
Bedradingsmethode Drukterminal, wIredoorsnede:0.5-2.5 mm2
Output Werkwijze Constante stroom
Type lading LED's
Ripple-vereiste (flimmerend of flimmervrij) Flikkerwaarde: minder dan 5% voor het gehele dimmingbereik
Starttijd < 1s (@230Vac)
Uitgangsspanning bij leegstand 60VDC max. 65V DC max. 70V DC max. 70V DC max.
Bevolkingsuitgangsspanningsgebied 9-42VDC 9-50V gelijkstroom 9-53VDC 9-53VDC
Uitgangsvermogen bij volle belasting 20W max. 20W max. 46W max. 46W max.
Uitgangsstroom van de belasting 300-700 mA 250-400 mA 600-1050 mA 700-1050 mA
Constante stroom/spanning Precisie Constante stroomprecisie ± 5%
Bedradingsmethode Drukterminal, wIredoorsnede:00,5-1,5 mm2
Controlemethode Werkfrequentie 5.0/2.4GHz 250Kbps
Transmissievermogen +10 dBm (max.)
Transmissieafstand > 20 m (zichtbare afstand)
UitzonderingProtatieRverplaatsingen Bescherming tegen uitgangsoverspanning
bescherming		 Ja, zonder zelfherstelfunctie (kan worden gevraagd)
Bescherming tegen kortsluiting bij uitgangen Ja, zonder zelfherstelfunctie (kan worden gevraagd)

Werken

Milieu

 Werktemperatuur/vochtigheid -25°C~45°C Vochtigheid:85% (niet-condenserend)
Bergingstemperatuur/vochtigheid -40°C~80°C, luchtvochtigheid:10%~95%
Max. gevalstemperatuur ((Tc) 85°C

Veiligheid

& EMC

 EMC-norm Voor de toepassing van deze richtlijn geldt de volgende voorschriften:
Veiligheidsnormen Voor de toepassing van deze verordening geldt de volgende bepalingen:
Certificering CE
Voltage weerstaan 3750Vac, 5mA, 60s (Input L N-Output SEC)
Andere Graden van bescherming IP20
Soort bescherming Klasse II
Typ van installatie Onafhankelijke installatie
Afmeting 160*42*24 mm 180*42*24 mm
Verpakkingsplicht PE-zak + karton + buitenkarton ((K=A))
Gewicht 109 ± 5 g 118 ± 5 g 145 ± 5 g 145 ± 5 g
Leven 5 jaar @Ta volle lading
Opmerking: Alle parameters worden getest bij de ingangsspanning van 230 Vac en een omgeving van 25 graden, tenzij anders aangegeven.




[Afmeting (mm) ]



Witte Smart LED Driver 20W 250-400mA Tuya Bluetooth MESH CC Constante stroom afstembaar 0     Witte Smart LED Driver 20W 250-400mA Tuya Bluetooth MESH CC Constante stroom afstembaar 1



[Diagram van de bedrading]



Witte Smart LED Driver 20W 250-400mA Tuya Bluetooth MESH CC Constante stroom afstembaar 2

Figuur AEenmalige uitvoerversie



Witte Smart LED Driver 20W 250-400mA Tuya Bluetooth MESH CC Constante stroom afstembaar 3

Fig.B Dual-output versie



[De huidige versnellingskoers]



ML20C-B

Stroomversnellingsinstelling

 1 2 3 4
300mA ((9-42V) - - - -
350 mA ((9-42V) - - - Aan
400mA ((9-42V) - - Aan -
450 mA ((9-42V) - - Aan Aan
500mA ((9-40V) - Aan Aan -
550 mA ((9-36V) - Aan Aan Aan
600mA ((9-32V) Aan - Aan Aan
650mA ((9-30V) Aan Aan Aan -
700mA ((9-28V) Aan Aan Aan Aan



ML46B

Stroomversnellingsinstelling

 1 2 3 4
600mA ((9-53V) - - - -
650mA ((9-53V) - - - Aan
700mA ((9-53V) - - Aan -
750 mA ((9-53V) - - Aan Aan
800mA ((9-53V) - Aan - Aan
850 mA ((9-53V) - Aan Aan -
900mA ((9-50V) Aan Aan - -
950 mA ((9-48V) Aan Aan - Aan
1000mA ((9-46V) Aan Aan Aan -
1050mA ((9-44V) Aan Aan Aan Aan



ML20CC-B

Stroomversnellingsinstelling

 Kanaal 2 1 2
Kanaal 1 3 4
250mA ((9-50V) - -
300mA ((9-50V) - Aan
350 mA ((9-50V) Aan -
400mA ((9-50V) Aan Aan



ML46CC-B

Stroomversnellingsinstelling

 Kanaal 2 1 2 3
Kanaal 1 4 5 6
700mA ((9-53V) - - -
750 mA ((9-53V) - - Aan
800mA ((9-53V) - Aan -
850 mA ((9-53V) - Aan Aan
900mA ((9-50V) Aan - -
950 mA ((9-48V) Aan - Aan
1000mA ((9-46V) Aan Aan -
1050mA ((9-44V) Aan Aan Aan



[MAtersNEedingEen[vermelding]



1) Wanneer de LED-lamp is aangesloten op de LED-driver, mag de LED-lamp en de LED-driver niet worden losgekoppeld en aangesloten, anders kan de LED-lamp beschadigd raken.

2) Gebruik dit product in overeenstemming met de specificaties.

3) Bij gebruik van dit product voor netwerken moet dezelfde vloer voorzien zijn van ten minste één toegangspoort (horizontale transmissiekommunicatie > 20 meter).Als dezelfde toegangspoort op verschillende verdiepingen wordt gebruikt, is de communicatie gevoelig voor abnormale situaties zoals codeverlies.

4) De Bluetooth-module is gemonteerd op de uitgangskant, die van 0 tot 90 graden kan worden ingesteld voor een betere communicatie.
