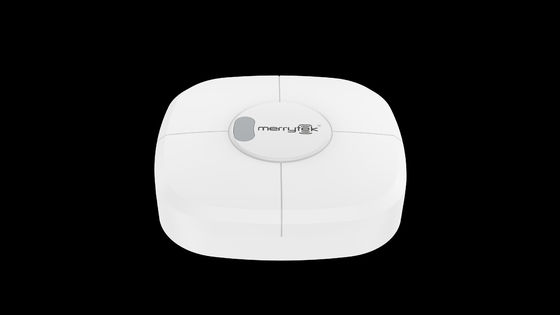

12m montagehoogte Groeperingsfunctie 2.4G RF-microgolfbewegingssensor energiebesparende schakelaar met oppervlakte-montage

12m montagehoogte Groepfunctie 2.4G RF microwavebewegingssensor energiebesparende schakelaar met oppervlakte-montage

MSA224 RF is een 5,8GHz microwave sensor met een hoge antennevergroting en een breed detectiebereik, die maximaal 15m installatie ondersteunt.het kan menselijke bewegingen nauwkeurig detecteren in bijna alle specifieke ruimtes zoals magazijnen/lobbies/gymnasiums, enz. om slimme scène toepassingen te activeren.

1Productkenmerken:

1) Merytek patent high gain 5,8GHz microwave antenne technologie

2) Ondersteuning max 12m hoge installatie

3) Draadloze 2,4G RF-groepbesturing beschikbaar

4)Eenkanaalsleesschakelaar beschikbaar

5) 800W resistieve belasting of 400W inductieve belasting

6)Daglichtsensor detectie beschikbaar

7)Bovenkantmontage beschikbaar

8)Het detectiegebied, de wachttijd en de daglichtdrempel kunnen worden ingesteld met een afstandsbediening of een DIP-switch

9) maximaal detectiebereik van 6-9 m op basis van installatie van 12 m

10) Ultralage stralingskracht, geen schade aan de mens

11)Stabiel functioneren, niet beïnvloed door temperatuur, vochtigheid, geluid, luchtstroom, stof en licht

2. Parameters

3. Dimensie

4Draadverbinding

Opmerkingen:

1. Onze sensor wordt aanbevolen lay-out in UPS cirkel om onmiddellijke slimme scène uitvoering of elektrische apparaat werking te garanderen

2. LN terminal staat voor AC-invoer, en LN staat voor AC-uitgang, bedraai alsjeblieft correct

3Een sensor heeft een maximale laadcapaciteit van 800w resistent en 400w inductief.we raden aan het toevoegen van een AC contactor in onze uitgang LN terminal om tijdelijke overspanning overbelasting te voorkomen.

5. Initialisatie

Na 20 seconden kunt u onze MH15 afstandsbediening gebruiken om het detectiegebied aan te passen.,de wachttijd, de daglichtsensor, enz.

6. Fabrieksinstelling

Detectiegebied:100% Hold Time:5s Daglichtdrempel: uitgeschakeld

7- Bereik.

8. Functiebeschrijving

1,MSA224 RF kan elektrische belasting zoals verlichting zelfstandig besturen of master-slave-groepbesturing uitvoeren, hieronder vindt u de gedetailleerde functie-instructie:

Als het draadloze netwerk allemaal bestaat uit MSA224 RF A en ze zijn toegewezen aan hetzelfde kanaal werk als de uitzendmodus, dan elke geactiveerde sensor zal andere sensoren activeren

2, als een MSA219 RF A als master is ingesteld en een MSA224 RF A of MSA058 RF als slaaf in hetzelfde kanaal is ingesteld, dan kan alleen master MSA219 RF A als TX werken, slaaf kan alleen als RX werken

9. MH15 afstandsbediening handleiding
