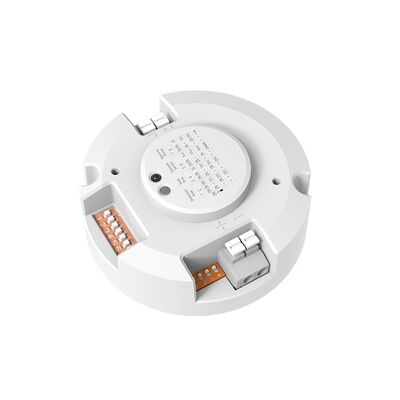

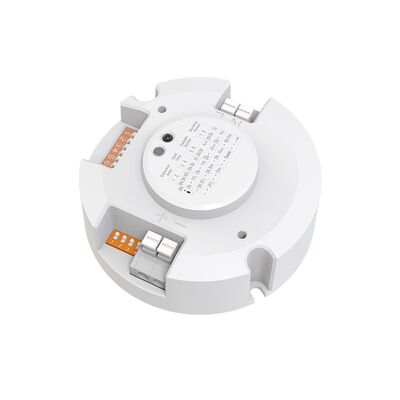

300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie

  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE, RED
Modelnummer MLC16C-DP4
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details PE-zakken, karton
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/T
Levering vermogen 10000 pc's/maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Spanningsbereik 220-240Vac 50Hz /60Hz Inrush -stroom ≤ 15A (100us halve stroom) @230V wisselstroom
Machtsfactor ≥ 0,90,230VAC/maximale belasting Stand-by-vermogen ≤0,5W
Volledig vermogen 16W Max Certificering CE RED
Markeren

16W sensor DIM LED-driver

,

LED-driver met daglichtprioriteit

,

300-900mA sensor dimmer
Laat een bericht achter
Productomschrijving
16W sensor DIM LED-driver met 300-900mA stroomuitvoer daglichtprioriteitsfunctie
Productkenmerken
  • Voldoet aan ERP-norm met micro-vermogenverbruik
  • 5.8GHz ISM-band, kan batch RED-gecertificeerd zijn
  • Geïsoleerd, flikkervrij ontwerp met geïntegreerde bestuurder en sensor
  • Korridorfunctie en lichtprioriteitsfunctie voor verschillende toepassingen
  • Compacte afmetingen voor een gemakkelijke installatie in verlichtingsarmaturen
  • Alle parameters kunnen via een DIP-switch worden verstelbaar
Technische specificaties
Invoerparameters
Spanningsbereik 220-240V wisselstroom, 50Hz/60Hz
Inlaatstroom ≤ 0,11A @ 230VAC
Inrush stroom ≤ 15A (100us halve stroom) @230V wisselstroom
THD ≤ 20%, 230 VAC/maximale belasting
Vermogensfactor ≥ 0.90, 230VAC/Max Load
Stand-by vermogen ≤ 0,5 W
Werkend vermogen ≥ 82%, @ 230 V wisselstroom maximale belasting
Bliksemgolf L/N:1KV
Uitgangsparameters
Werkmodel CC
Type lading LED's
Volledige belastingvermogen Maximaal 16 W
Flikkergolf Minder dan 2%
Uitgangsspanning bij leegstand 60VDC max.
Laadstroom 300mA/400mA/500mA/600mA/700mA/800mA/900mA
Bevolkingsuitgangsspanningsgebied 300mA (9-40V), 400mA (9-40V), 500mA (9-32V), 600mA (9-27V), 700mA (9-23V), 800mA (9-20V), 900mA (9-18V)
Constante stroomnauwkeurigheid ± 5% @ 230VAC
Sensorparameters
Werkfrequentie 5.8 GHz ± 75 MHz, ISM-band
Transmissievermogen 1 mW
Detectiegebied 25%/50%/75%/100%
Houd tijd 5S/1min/5min/10min
Stand-byperiode 0S/1min/10min/+∞
Parameters van de daglichtsensor
Daglichtdrempel 5Lux/25Lux/50Lux/uitgeschakeld
Daglichtprioriteit open/sluit Open: 5Lux/25Lux/50Lux.
Stand-by DIM-niveau 15%
Detectieradius (gevoeligheid: 100%) Plafondmontage 3m: 0,3m/S ≥4m, 1m/S ≥2,5m
Wandmontage 2m: 0,3m/S ≥10m, 1m/S ≥5m
Montagehoogte 3 m Typische waarde (maximum 6 m)
3 dB veldhoek 90°@Xz vlak, 95°@Yz vlak
Beschermings- en milieuspecificaties
Bescherming tegen overspanning Ja, zelfherstel
Bescherming tegen belasting Ja, zelfherstel
Bescherming tegen kortsluiting Ja, zelfherstel
Werktemperatuur -25...+50°C
Maximale temperatuur (Tc) 75°C
Bergingstemperatuur/vochtigheid -40°C... +80°C Vochtigheid: 85%
Voltage weerstaan 3750Vac 5mA 60S (input "L N" naar output SEC+ SEC-)
Certificeringen en normen
Veiligheidsnormen (LVD) Voor de toepassing van deze verordening geldt dat de in punt 1 bedoelde voorschriften worden nageleefd.
EMC-normen Voor de toepassing van deze verordening geldt de volgende bepalingen:
Milieueisen Conform aan RoHS
Certificaat CE RED
IP-classificatie IP20
Beschermingsklasse Klasse II
Fysieke specificaties
Bedradingsmethode De drukterminal, draaddiameter: 0,5-1,5 mm2
Installatie Ingebouwd
Grootte van de installatie F73 mm × H23 mm
Pakket PE-tassen, karton (K=A)
Nettogewicht 78 ± 3 g
Levensduur 5 jaar garantie @Ta 230V volle belasting
De gegeven waarden van de detectieparameter worden typisch gemeten door 165 cm hoge testers in een open omgeving binnen.
Operatieve functies

Aan/uit functie:Het instellen van de "stand-by-periode" op "0s", met andere parameters die zijn aangepast aan de praktische toepassingen.

300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 0

3-stappen dimming functie:De stand-byperiode wordt ingesteld op "30 s/10 min", met andere parameters die worden aangepast aan de praktische toepassingen.

300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 1

Daglichtprioriteitsfunctie:De stand-byperiode wordt ingesteld op "+∞" met andere parameters die worden aangepast aan de praktische toepassingen.

300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 2
Afmetingen
300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 3
Bedradingsdiagram
300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 4
Interne structuur
300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 5
Uitgesneden afmetingen
300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 6

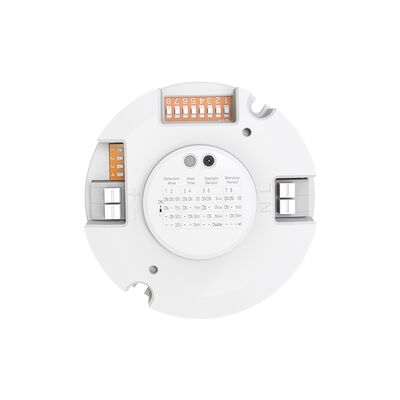

DIP-schakelaarinstellingen
Detectiegebied
Schakelaar 1 Schakelaar 2 Gebied
Aan Aan 100%
Aan - 75%
- Aan 50%
- - 25%
Houd tijd
Schakelaar 3 Schakelaar 4 Tijd
Aan Aan 5S
Aan - 1 minuut.
- Aan Vijf minuten.
- - 10 minuten.
Daglichtsensor
Schakelaar 5 Schakelaar 6 Daglichtdrempel Open/sluit
Aan Aan 5Lux 5 lux/50 lux
Aan - 25 lux 25 lux/100 lux
- Aan 50Lux 50 lux/150 lux
- - Afzetten Afzetten
Het realiseren van de daglichtprioriteitsfunctie bij het instellen van "stand-by periode" op "+∞"
Stand-byperiode
Schakelaar 7 Schakelaar 8 Tijdvak
Aan Aan 0S
Aan - 1 minuut.
- Aan 10 minuten.
- - +∞
Uitgangsstroom
Uitgangsstroom Uitgangsspanning Schakelaar 1 Schakelaar 2 Schakelaar 3 Schakelaar 4
300 mA 9-40V - - - -
400 mA 9-40V - - - Aan
500 mA 9-32V - - Aan Aan
600 mA 9-27V - Aan - Aan
700 mA 9-23V - Aan Aan Aan
800 mA 9-20V Aan Aan - Aan
900 mA 9-18V Aan Aan Aan Aan
Stralingspatroon
Hoogte van het plafond: 3 m Gevoeligheid: 100%/75%/50%/25%
300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 7
Normale beweging (snelheid: 1 m/s)
300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 8
Langzaam bewegen (snelheid 0,3 m/s) - Opmerking: er zijn geen detectiegegevens bij 25% gevoeligheid, 3 m gemonteerde hoogte
Plafondhoogte: 6 m Gevoeligheid: 100%/75%
300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 9
Normale beweging (snelheid: 1 m/s)
300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 10
Langzaam bewegen (snelheid 0,3 m/s) - Opmerking: er zijn geen detectiegegevens bij 50%/25% gevoeligheid, 6 m gemonteerde hoogte
Hoogte aan de muur gemonteerd: 2 m Gevoeligheid: 100%/75%/50%/25%
300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 11
Normale beweging (snelheid: 1 m/s)
300-900mA Stroomuitgang 16W Sensor DIM LED Driver Voor plafondlicht, daglichtprioriteitsfunctie 12
Langzaam bewegen (snelheid 0,3 m/s)
Initialisatie

Als het product wordt ingeschakeld, wordt het licht automatisch ingeschakeld bij 100% helderheid. Na 10 seconden wordt het licht uitgeschakeld. Tijdens het initialiseren kan het product geen bewegende signalen detecteren.

Fabrieksinstellingen

Gevoeligheid: 100%; wachttijd: 5 s; stand-byperiode: 0 s; daglichtsensor: uitgeschakeld.

Gebruiksrichtlijnen
  • Sluit de stroom af voordat u de DIP-schakelaar installeert, bedraagt of wijzigt.
  • Microwave sensoren kunnen goed plastic en houten voorwerpen doorboren, maar vermijd metaalaccessoires, metalen schelpen en glazen schelpen in de buurt van de antenne, omdat deze de transmissie en ontvangst beïnvloeden.
  • Installeer microgolfsensoren op een afstand van ten minste 2 m van schakelaars, routers en andere draadloze apparaten om radiointerferentie te voorkomen (5G WIFI vereist meer dan 2 m afstand).
  • Houd het antenneoppervlak weg van de ingangs-AC- en uitgangs-DC-straling om verstoring van het signaal te voorkomen.
  • Vermijd het installeren in de buurt van trillingsapparatuur of bewegende voorwerpen, omdat trillingssignalen een valse detectie kunnen veroorzaken.uitlaatventilatorenHuisdieren kunnen de sensor activeren.
  • Geschikt voor binneninstallatie. Voor semi-buiten- of buitengebruik kunnen wind en regen valse triggers veroorzaken. In metalen armaturen of smalle omgevingen, vermindert de gevoeligheid of contact met de fabrikant.
  • Wandmontage vergroot de detectieafstand aanzienlijk - vermindert de gevoeligheid of contact met de fabrikant voor ondersteuning.
  • Productspecificaties kunnen zonder voorafgaande kennisgeving veranderen als gevolg van voortdurende verbeteringen.
  • Het gevoelige gebied is afhankelijk van de snelheid van de beweging van het object, de grootte van het object, de hoogte van de montage, de montagehoek, de werkomgeving en de reflecterende materialen.
  • De waarde van de daglichtsensor wordt gemeten in zonnige omgevingen zonder schaduwen en met diffuse reflectie van omgevingslicht.
