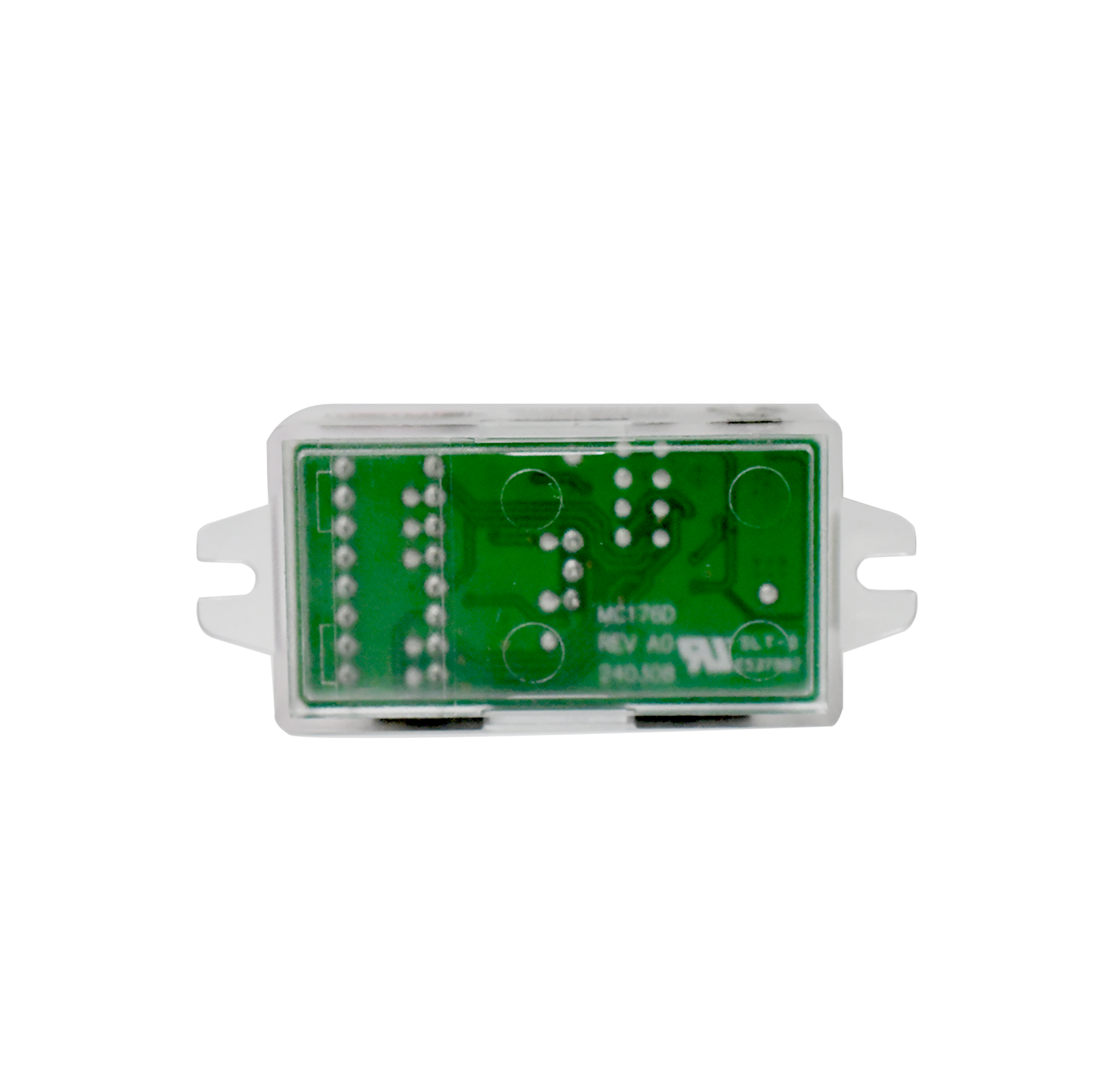

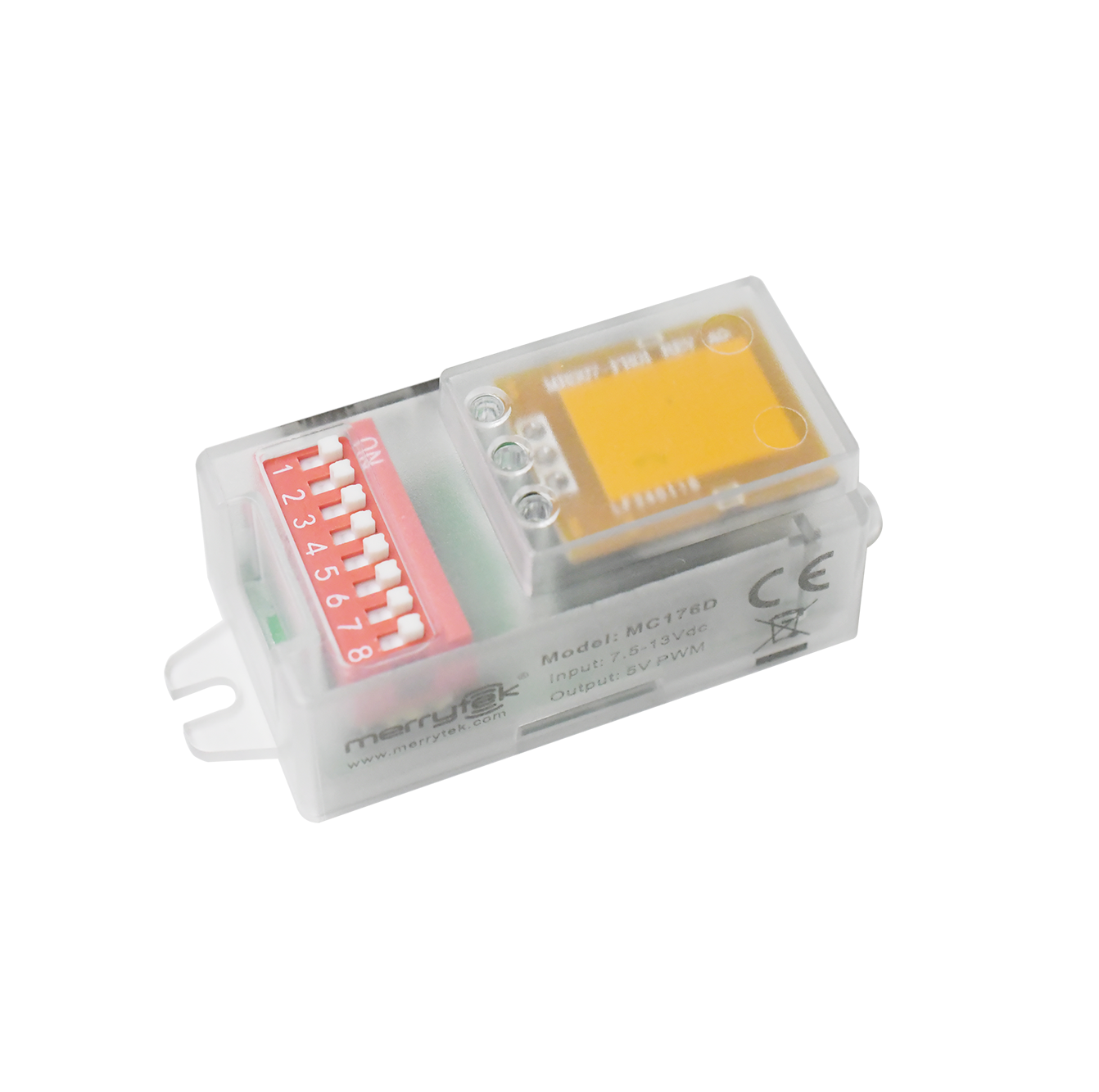

MicrowavebewegingsDC-sensor, met daglichtprioriteitsfunctie, DIP-switchinstelling
| Plaats van herkomst | CHINA |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MC176D |
| Min. bestelaantal | 100 -stcs |
| Prijs | Onderhandelbaar |
| Verpakking Details | Bubbelzak + afscherming + buitenste doos (K=A) |
| Levertijd | binnen 5 werkdagen voor monsters en kleine bestellingen; binnen 3-4 weken voor bulkbestellingen |
| Betalingscondities | T/T, Western Union |
| Levering vermogen | 10,000pcs per maand |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Nominale spanning | 7,5-13 VDC | Werkstroom | 16±2mA |
|---|---|---|---|
| Uitgangssignaal | 5V PWM-dimsignaal | Werkfrequentie | 5.8GHz ±75MHz, ISM-band |
| Installatiehoogte | 3 m (6 m max.) | Werktemperatuur | Ingebouwd: -25~60°C |
| Levensduur | 5 jaar garantie@ta | ||
| Markeren | met een vermogen van niet meer dan 50 W,microwave-DC-bewegingssensor,DIP-switch microwave sensor |
||
Productomschrijving
MicrowavebewegingsDC-sensor, met daglichtprioriteitsfunctie, DIP-switchinstelling
Productkenmerken
- 7.5-13VDC-invoer, gelijkstroom of met 12VDC
- LED-aandrijvervoorziening voor hulpvermogen
- 5V PWM dimmingsignaal, dimming in 3 of 2 stappen
- Alle bewegingssensorparameterinstellingen door DIP
- Laag impedantiemodule met lichtgeleiderkolom ontwerp kleine grootte, kan het openen van de lamp bord te verminderen
- Daglichtprioriteitsfunctie
Parameters
| Invoer | |
|---|---|
| Nominale spanning | 7.5-13VDC |
| Werkstroom | 16 ± 2 mA |
| Ripple-spanning | < 100mVp-p |
| Output | |
| Uitgangssignaal | 5V PWM dimmingssignaal |
| Daglichtsensor | |
| Daglichtdrempel | 5Lux/15Lux/50Lux/uitgeschakeld |
| Daglichtprioriteit | Aan en uit. |
| 5Lux | 15 lux |
| 15 lux | 50Lux |
| 50Lux | 100 lux |
| Dimmingniveau | 25% |
| Sensorparameters | |
| Werkfrequentie | 5.8 GHz ± 75 MHz, ISM-band |
| Transmissievermogen | 1mW max. |
| Detectiegebied | 100%/75%/50%/25% |
| Houd tijd | 5s/90s/3min/10min |
| Stand-byperiode | 0s/30s/10min/+∞ |
| Detectiebereik (radius) | Plafondinstallatie 3m hoog: r≥4m@0,3m/s, r≥2,5m@1m/s; Horizontale installatie 2m hoog: r≥8m@0,3m/s, r≥4m@1m/s |
| Installatiehoogte | 3 m (6 m max) |
| Milieu | |
| Werktemperatuur | Ingebouwd: -25~60°C |
| Bergingstemperatuur | -40°C...80°C, luchtvochtigheid ≤85% (niet-condenserend) |
| Certificeringsnormen | |
| Gecertificeerd | CE, RED (in behandeling) |
| Milieueisen | Voldoen aan RoHS 2.0, bereikvereisten |
| IP-classificatie | IP20 |
| andere | |
| Bedrading | 3pin 2,0 mm terminal |
| Installatievereisten | ingebouwde installatie |
| Verpakkingsvereisten | Bubbelzak + afscherming + buitenste doos (K=A) |
| Nettogewicht | 13 ± 2 g |
| Levensduur | 5 jaar garantie@Ta |
Beschrijving van de functie
| MC176D | Functie |
|---|---|
| ON/OFF-functie | N/A |
| Twee-stap dimmingfunctie | Stand-by-periode wordt ingesteld op "+∞" |
| Driedimensionele dimmingfunctie | Stand-by-tijd wordt ingesteld op "30S/10min" |
| Dagoogst | N/A |
| Daglichtprioriteit | Stand-by-periode wordt ingesteld op "+∞" |
Operatieschema's
Aan/uitfunctie (stand-by-tijd ingesteld op "0s")
2-staps dimmingfunctie (stand-by-tijd ingesteld op "+∞")
3-staps dimmingfunctie (stand-by-tijd wordt ingesteld op "10S/1min/3min/5min/10min/30min")
Daglichtprioriteit
Schema's
Afmeting ((mm)
Bedrading, functie
Instelling van de DIP-schakelaar
| Detectiegebied | Houd tijd | Daglichtsensor | Stand-byperiode | |
|---|---|---|---|---|
| Zet aan. | Zet het uit. | |||
| Ik ben 100% aan. | Op op 5S | Aan, aan 5Lux. | 15 lux | Aan ON 0S |
| II - ON 75% | - Op de 90e. | - Op 15Lux. | 50Lux | - Op 30S. |
| III ON - 50% | - 3 minuten. | ON - 50Lux | 100 lux | Aan - 10min |
| IV - - 25% | - Tien minuten. | - Afzetten. | - | - - +∞ |
Stralingsdiagram
Initialisatie
De sensor zet het licht voor het eerst aan bij 100% helderheid en schakelt het uit na 10 seconden.
Standaardinstelling
Gevoeligheid: 100% Wachttijd: 5 s Daglichtsensor: uitgeschakeld; Stand-by periode: 0S; Stand-by dim niveau: 25%
Mededeling van toepassing
- De sensor moet door een professionele elektricien worden geïnstalleerd.
- De detectieafstand is afhankelijk van factoren zoals de bewegende snelheid van het bewegende voorwerp, de grootte van het bewegende voorwerp, de installatiehoogte, de installatiehoek,of de installatieomgeving open is, en het materiaal van de reflector.
- Wanneer de microgolfsensor aan de muur is gemonteerd, zal de detectieafstand aanzienlijk worden vergroot in vergelijking met die op het plafond.
- Het is mogelijk dat de sensorparameters in verschillende installatieomgevingen opnieuw moeten worden geconfigureerd. Raadpleeg de volgende instructies of neem contact op met de fabrikant.
- Deze sensor is alleen voor gebruik binnen, buiten wind en regen, en omringende bewegende objecten veroorzaken een valse activering.
- De installatiehoogte van het sensorproduct mag niet hoger zijn dan 6 meter en de optimale hoogte is 3 meter; de afstand tussen de twee sensoren moet groter zijn dan 3 meter.
- Wanneer de sensor is geïnstalleerd in een metalen lamp, op een metalen reflecterend oppervlak of in een smalle gesloten omgeving, worden de microgolven meerdere malen gereflecteerd en veroorzaken ze een valse activering.
- Zorg ervoor dat er geen bewegende signalen zijn, zoals ventilatoren, gelijkstroommotoren, rioolleidingen, luchtuitgangen, enz. rond de sensor, anders kan de sensor een valse activering veroorzaken.
- Mikrogolven kunnen geen metaal doorbreken, ze mogen niet worden geïnstalleerd in gesloten of halfgesloten metalen lampen en er mag geen metaal of glas zijn dat het product blokkeert.
- Sensor met verschillende PWM / 0-10V-driver, laag licht effect kan verschillen.
- Er moet een gelijkstroomstroomvoorziening met een stabiele uitgangsspanning en een lage ripplecoëfficiënt worden gebruikt.
- Productspecificaties en -parameters kunnen zonder voorafgaande kennisgeving worden geoptimaliseerd.
