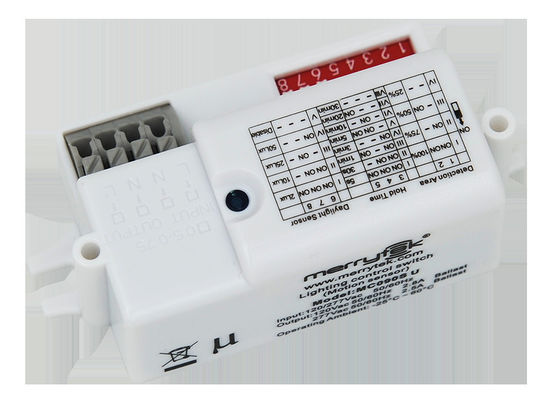

120-277VAC Microwave Motion Sensor MC090S U Batch Over FCC Superieure Immuniteit

  • 120-277VAC Microwave Motion Sensor MC090S U Batch Over FCC Superior Immunity
Plaats van herkomst Shenzhen
Merknaam merrytek
Certificering FCC UL
Modelnummer MC090S U
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details Eerst in een bubbelzak verpakt en vervolgens versterkt met karton voor de buitenverpakking
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Werkspanningsbereik 120-277VAC Stand-by-vermogen <0>
werkfrequentie 5,8 GHz ±74.9 Mhz. ISM golfband Greeptijd 5S/30S/1min/3min/5min/10min/20min/30min
Reserveperiode 5S/30S/1min/3min/5min/10min/20min/30min Detectiegebied 25%/50%/75%/100%
Markeren

120-277VAC microwavebewegingssensor

,

FCC Microgolfbewegingssensor

,

schakelaar voor microwavebewegingssensoren
Laat een bericht achter
Productomschrijving

Microgolfbewegingssensor MC090S U, Batch over FCC, 120-277VAC, superieure immuniteit tegen interferentie

1. Kenmerken

  • Acht DIP-schakelaars, afstand, tijd, daglicht sensor, multi-snelheid verstelbaar.

  • Ultra-kleine montage, meerdere montageopties, ondersteuning voor bovenste en onderste montageopties.

  • Super kosteneffectief, ondersteunt een verscheidenheid aan lampen, tri-proof lampen, plafond lampen.

  • De infraroodsensor wordt gebruikt om de lichtsensor te filteren en de lichtgevoeligheid is nauwkeuriger en wordt niet beïnvloed door bewolkte en zonnige dagen.

  • Lage impedantie 5,8G antenne voor superieure immuniteit tegen interferentie.

  • Batch over FCC, TUV-certificering.

2. Parameter

Invoer Werkspanningsbereik 120-277VAC 50/60Hz
Nominale spanning 120-277VAC 50/60Hz
Stand-by-vermogen ≤ 0,5 W
Overspanningstest Tussen L en N: 1KV
Output Werkwijze Aan/uit
Type lading Resistieve of capacitieve
Vervoervermogen

200W@120VAC, 400@270VAC (capaciteit)

400W@120VAC, 400@270VAC (weerstand)
Stroom van de belasting N/A
Overspanningsstroom 30A relais - 30A (testtweede 500us @230Vac bij 50% Ipeak, koude start bij volle belasting) of 60A (testtweede 200us @230Vac bij 50% Ipeak, koude start bij volle belasting)
Sensor Werkfrequentie 5.8 GHz ±74,9 MHz.ISM-golfband
Transmissievermogen 0.5mW max.
Wachttijd 5S/30S/60S/3min/5min/10min/20min/30min
DIM naar beneden N/A
Afgesneden. N/A
Detectiegebied 100% / 75% / 50% / 25%
Daglichtsensor 2Lux/10Lux/25Lux/50Lux/uitgeschakeld

Detectie van de straal

(Installeerd op 3 meter hoogte)

Normaal bewegen: 4-6 m

Snel bewegen: 2-3m
Montagehoogte 2.5-6 m ((Installatie van de zuigplaat)
Het detecteren van hoek Plafond bevestiging 150°

Werken

Milieu

 Werktemperatuur -20°C...+60°C Vochtigheid: 85% (niet-condenserend)
Bergingstemperatuur -40°C... +80°C
Certificaatnormen Veiligheidsnormen Voor de toepassing van deze richtlijn geldt de volgende voorschriften:
EMC-normen Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van de voertuigen aangemerkt.
MilieuVerplichting RoHS
Certificaat TUV & FCC
Andere Specificaties van de ingangs-/uitgangsterminals 00,5-0,75 mm2
IP-classificatie IP20
Beschermingsklasse Klasse II
Installatie Ingebouwde installatie
Afmeting 72*36*24,5 mm
Pakket Bubbelzak + afscherming + buitenste doos (K=A)
Nettogewicht 38 g
Levensduur 5 jaar garantie @Ta 230V volle belasting

Notitie

1. N/A betekent niet beschikbaar.

2Het detectiegebied wordt getest door een 165 cm hoge persoon met een loopsnelheid van 0,5 m/s.

3. functie

Aan/uit-functie

120-277VAC Microwave Motion Sensor MC090S U Batch Over FCC Superieure Immuniteit 0

4. Afmetingen (mm)


120-277VAC Microwave Motion Sensor MC090S U Batch Over FCC Superieure Immuniteit 1

5- Draadlozing.

120-277VAC Microwave Motion Sensor MC090S U Batch Over FCC Superieure Immuniteit 2

* De sensor is ontworpen voor het aansluiten van slechts één belasting.

6.Structuur

120-277VAC Microwave Motion Sensor MC090S U Batch Over FCC Superieure Immuniteit 3

7Stralingspatroon

120-277VAC Microwave Motion Sensor MC090S U Batch Over FCC Superieure Immuniteit 4

* 50%, 75%, 100% detectiegevoeligheid is werkbaar bij installatie op 5,5 m montagehoogte.

120-277VAC Microwave Motion Sensor MC090S U Batch Over FCC Superieure Immuniteit 5

8.Instellingen voor het kiezen van functies

Detectiegebied

1 2
Ⅰ Aan Aan 100%
Ⅱ Aan - 75%
Ⅲ - Aan 50%
Ⅳ - - 25%
Houd tijd
3 4 5
Ⅰ Aan Aan Aan 5S
Ⅱ Aan Aan - 30S
Ⅲ Aan - Aan 1 minuut.
V Aan Aan - Drie minuten.
IV - Aan Aan Vijf minuten.
IIV - Aan - 10 minuten.
IIIV - - Aan 20 minuten.
IX - - - 30 minuten.

Daglichtsensor

6 7 8
Ⅰ Aan Aan Aan 2 lux
Ⅱ Aan Aan - 10 lux
Ⅲ - Aan - 25 lux
V Aan - - 50Lux
IV - - - Afzetten

* Wanneer de schakelaar is ingesteld op 'Deactivate gear', wordt het licht ingeschakeld zolang de beweging van het object wordt gedetecteerd, ongeacht of de verlichting voldoende is of niet.

9. Override functie

Snel schakelen ON / OFF 3 keer binnen 2sec om de sensorfunctie te overschrijven.

10. Initialisatie

Na het inschakelen wordt het licht automatisch ingeschakeld bij 100% helderheid. Na 10 seconden wordt het licht uitgeschakeld. Tijdens de initialisering kan de sensor geen beweging detecteren.

11. Fabrieksinstellingen

Detectiegebied: 100%, wachttijd: 5S, daglichtsensor: uitgeschakeld

12Gebruik voorzichtig

1Zorg ervoor dat u de stroomvoorziening uitschakelt voordat u de schakelaar installeert of aanpast.

2- De magnetron kan niet door het metaal, zorg dat er geen metaal boven de sensor.

3Het is niet toegestaan om antenne en metaal op dezelfde horizontale lijn te plaatsen.

120-277VAC Microwave Motion Sensor MC090S U Batch Over FCC Superieure Immuniteit 6
