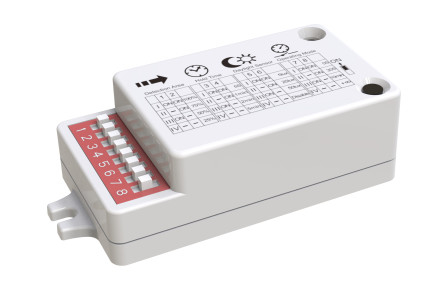

MC002D 6 Microwave Bewegingssensor Daglichtsensor Lage Impedantie Dimming / On-off functie
Plaats van herkomst | China |
---|---|
Merknaam | Merrytek |
Certificering | RED, CE |
Modelnummer | MC002D 6 |
Min. bestelaantal | 100 stuks |
Prijs | Negotiable |
Verpakking Details | Platen+karton(K=A) |
Levertijd | binnen 5 werkdagen voor monsters en kleine bestellingen; binnen 3-4 weken voor bulkbestellingen |
Betalingscondities | T/T |
Levering vermogen | 10,000pcs per maand |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xNominale spanning | 12 ± 1 V gelijkstroom | Werkfrequentie | 50,8 GHz±75 MHz, ISM-band |
---|---|---|---|
Werkstroom | 15 ± 2 mA | Uitgangssignaal | 5V hoog- en laagniveau-signaal PWM dimmingssignaal |
Detectieradius | ≥3m | Opzettende hoogte | 3m (typische waarde) 6m (maximale waarde) |
IP-classificatie | IP20 | ||
Hoog licht | Aan- en uit-functie microgolfbewegingssensor,Bewegingssensor met lage impedantie bij daglicht,Dimming Function Daglichtbewegingssensor |
Voor de gedetailleerde specificaties zie het volgende document.
MC002D 6 spec 2022.11.17.pdf
1.Kenmerken
1) Ingebouwde bewegingssensor en daglichtsensor
2) Aangedreven door laagspanning 7,5-12VDC, uitslag ON/OFF en PWM signaal
3) Slim ontwerp maakt geschikt voor meer armaturen
4) Sensorparameter kan optioneel zijn via DIP-switch
5) 5 jaar garantie
2.Parameter
Invoer | DC-invoerspanning | 7.5-12V gelijkstroom | |
Invoerstroom | < 15 mA | ||
Spanningsrimpel | < 100mVp-p | ||
Output | Werkwijze |
5V Hoog- en laagfrequentiesignaal ((hoog uitgangsniveau wanneer PWM 0V is) |
|
Sensorparameters | Werkfrequentie | 5.8 GHz ±75 MHz | |
Transmissievermogen | 1mW max. | ||
Wachttijd | 5S/90S/3min/10min | ||
Stand-by DIM-niveau | 20% ((andere bestuurder, andere helderheid) | ||
Stand-byperiode | 0s/30S/10min/+∞(PWM signaal) | ||
Detectiegebied | 100%/75%/50%25% | ||
Daglichtsensor | 5 lux/15 lux/50 lux/uitgeschakeld (omgevingslichtdiffusie) | ||
Detecteren van de straal |
Plafondmontage ((montagehoogte 3m): 0,3m/S ≥4m, 1m/S ≥2,5m; |
||
Montagehoogte | Typische waarde: 3 m (6 m max.) | ||
Het detecteren van hoek | 150° | ||
Werken Milieu |
Werktemperatuur | -25°C tot 70°C | |
Bergingstemperatuur |
Temperatuur: -40°C...+80°C |
||
Certificaatnormen | Certificaat | CE RED | |
Milieu |
Conform aan RoHS | ||
Andere | Bedradingsmethode | terminal | 4pins 2,54 mm terminal |
draad | AWG24, blootgestelde draad doorsnede: 285 mm, 4 pin terminal blok | ||
IP-classificatie | IP20 | ||
Installatie | Ingebouwde installatie | ||
Afmeting | Zie ¥4. Afmeting ¥ | ||
Pakket | Platen+karton(K=A) | ||
Andere | Nettogewicht | 18 g zonder kabel | |
Levensduur | 5 jaar garantie@Ta | ||
Notitie |
3.Functie
1) Aan/uit functie (stand-by-tijd wordt ingesteld op 0 s)
2) 2-staps dimming functie (stand-by-tijd wordt ingesteld op ∞+∞)
3) 3-staps dimmingfunctie (stand-by-tijd wordt ingesteld op 30S/10min)
4.Afmeting (mm)
5.Bedrading
*De sensor is ontworpen om slechts één belasting aan te sluiten.
6.Structuur
7.Mededeling van toepassing
(1) De sensor moet door een professionele elektricien worden geïnstalleerd.
(2) Mikrogolven kunnen geen metaal doorbreken.Als de antenne door de metalen plaat moetZorg ervoor dat de bovenkant van de sensor dicht bij de metalen plaat ligt.
(3) De afstand tussen alle inductieve sensoren moet groter zijn dan twee meter.meer dan drie meterHet antenneoppervlak van de microgolfmodule mag niet rechtstreeks tegenover de ingangs-AC- en de uitgangs-DC-spanning liggen om te voorkomen dat lage of hoge frequentiesignalen de normale werking van de antenne van de microgolfsensor beïnvloeden.
(4) Trillingssignalen worden beschouwd als bewegende signalen die de sensor activeren.uitgangen voor airconditioning, uitlaatventilatoren, uitlaatluizen voor rookmachines, trillende ventilatoren, enz. Huisdieren in het detectiegebied kunnen detectie activeren.
(5) Dit model is geschikt voor plafondmontage. Bij wandmontage wordt het detectiegebied vergroot, waardoor microgolven de wand niet kunnen doordringen of het licht niet kan uitgaan.Als 25% nutteloos is, vermijd de wandmontage of neem contact op met de fabrikant voor technische ondersteuning.
(6) Dit model is geschikt voor plafondmontage. Bij wandmontage wordt het detectiegebied vergroot waardoor de microgolven de muur niet kunnen doordringen of het licht niet kan uitgaan.Als 25% gevoeligheid nutteloos is, vermijd de wandmontage of neem contact op met de fabrikant voor technische ondersteuning.
(7) Vanwege de voortdurende verbetering kan de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
(8) Verschillende PWM-drivers, verschillende lage helderheid. De daglichtdrempel wordt gemeten in een zonnige omgeving zonder schaduw en diffuse reflectie van omgevingslicht.Omgevingsluxniveau kan in verschillende omgevingen verschillen, weer, klimaat, tijd van de dag en seizoen.
(9) De gevoeligheidsafstand hangt samen met de snelheid van de bewegende voorwerpen, de grootte van de bewegende voorwerpen, de hoogte van de montage, de montagehoek, de werkomgeving, de reflecterende materialen en andere factoren.
(10) Gezien de detectieafstand is de typische waarde die werd gemeten door 165 cm hoge testers in een open omgeving binnen.
(11) Dit product dient te worden gebruikt met een spanningsstabilisator.D.C. vermogen aanbodwaarvan de ingangsspanning stabiel is en de ripplefactor laag is (ripplefactor lager is dan 100 mV; belastingstroom groter is dan 25 mA).
