50 de Bewegingssensor MC002D 10 van Lux Daylight Priority gelijkstroom

Gelijkstroom-Bewegingssensor met Slanke Ontwerp & Daglicht Prioritaire Functie MC002D 10

1. Eigenschappen

■Gebouwd in bewegingssensor en daglichtsensor

■Aangedreven door laag voltage 12vdc, ON/OFF output en 0-10V-signaal

■Het slanke ontwerp maakt het voor meer luminaries geschikt

■De sensorparameter kan via ONDERDOMPELINGSschakelaar worden geplaatst

■Daglicht prioritaire functie

■5 jaar garantie

2. Parameters

3.Function

1) On/OFF Functie (de reserveperiode wordt geplaatst aan „0“ s)

2) 2-stap het verduisteren functie (de reserveperiode wordt geplaatst aan „+∞“)

3) 3-stap het verduisteren functie (de reserveperiode wordt geplaatst aan „10S/1min/3min/5min/10min/30min“)

4.Dimension (mm)

5.Wiring

*The de sensor wordt ontworpen voor verbindt één slechts lading. Verbind meer dan één ladingen kan de sensor beschadigen.

6. Structuur

7. Stralingspatroon

Plafondsteun

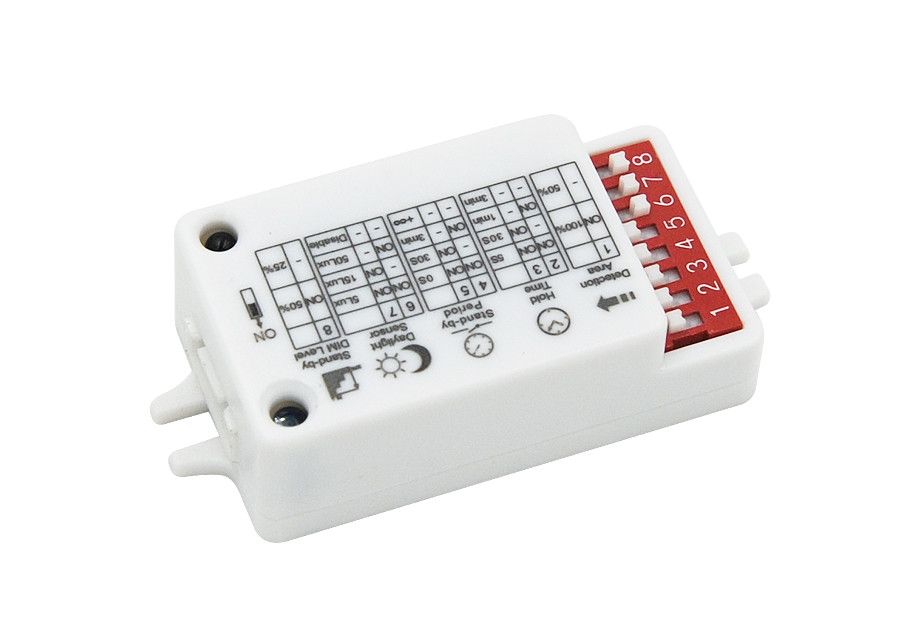

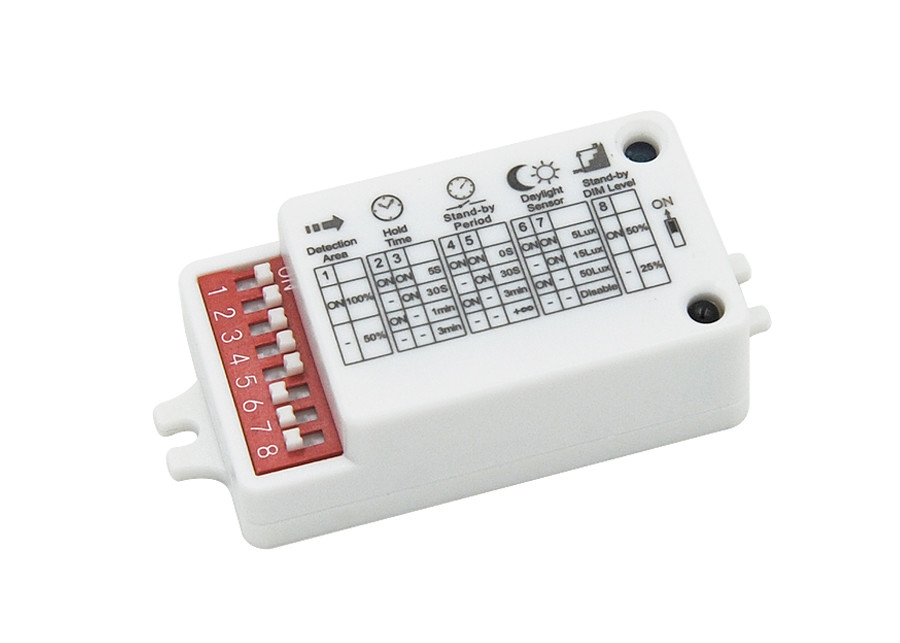

8. Onderdompelingsschakelaar het plaatsen

9. Fabriek het Plaatsen

Opsporingsgebied: 100%, Greeptijd: 5S, Reserveperiode: 0S, Reserve schemerig niveau: 25%, Daglichtsensor: Maak onbruikbaar

10. Toepassingsbericht

1) De sensor zou door een professionele elektricien moeten worden geïnstalleerd. Gelieve te sluiten de stroom af alvorens te installeren, bedrading, veranderend het plaatsen van de ONDERDOMPELINGSschakelaar.

2) De sensor die in de plastiek en glaslampekap installeerde zal de gevoeligheid verminderen. Voor elke 3mm verhoging van dikte, zal de gevoeligheid door 20% worden verminderd.

3) De het verduisteren prestaties zouden van verschillende 0/1-10v-bestuurders verschillend kunnen zijn.

4) De lichte gevoeligheidsdrempelwaarde is in een zonnig milieu, geen schaduw en omringende lichte diffuse bezinning. Het omringende niveau van Lux zou in verschillend milieu, weer, klimaat, tijd-van-dag en seizoen verschillend kunnen zijn.

5) De parameters van de sensor kunnen in verschillende installatiemilieu's moeten worden aangepast. Verwijs gelieve naar de volgende instructies of de fabrikant te contacteren.

6) De sensor zou door wind en regen, evenals de bewegende voorwerpen kunnen dichtbij worden teweeggebracht, als openlucht toepas.

7) De opzettende hoogte is neen meer dan 4m, juiste opzettende hoogte 3m zijn; de afstand tussen om het even welke aanleidinggevende sensoren zou groter moeten zijn dan 3m.

8) Plaats niet de sensor dicht bij high-density voorwerpen zoals metaal, glas, concrete muren, enz., het valse kon teweegbrengen gebeuren. Wanneer de sensor in een metaallamp wordt geïnstalleerd, zal de metaal weerspiegelende oppervlakte, of een smal ingesloten milieu, de microgolf herhaaldelijk worden weerspiegeld en oorzaak het valse teweegbrengen. Verminder gelieve de gevoeligheid of de fabrikant voor technische ondersteuning te contacteren.

9) Gelieve te zorgen ervoor dat er geen bewegende signalen rond de sensor, zoals ventilator, gelijkstroom-motor, rioolpijp, luchtafzet zijn, enz., kan de sensor valse trekker produceren.

10) U wordt geadviseerd om 5 steekproeven vóór massatoepassing van sensor in een nieuw verlichtingsproject te testen.

11) wegens voortdurende verbetering, zou de inhoud van deze instructie kunnen zonder voorafgaande kennisgeving worden veranderd
